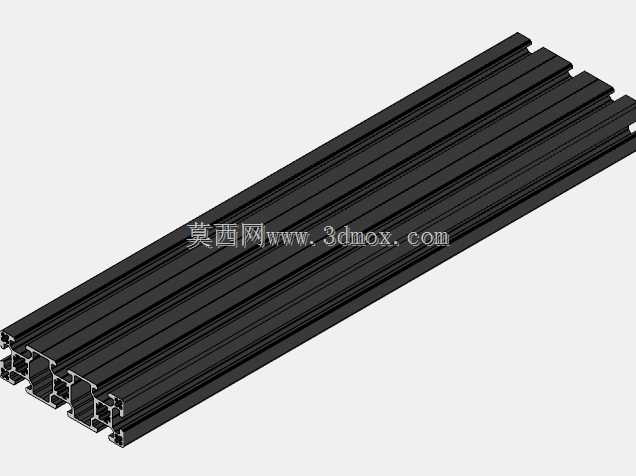

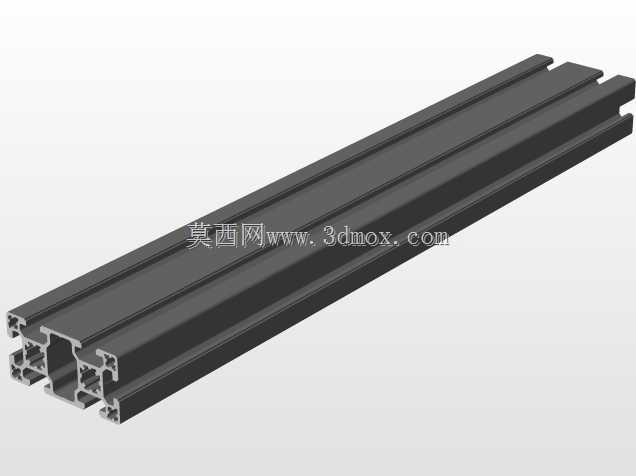

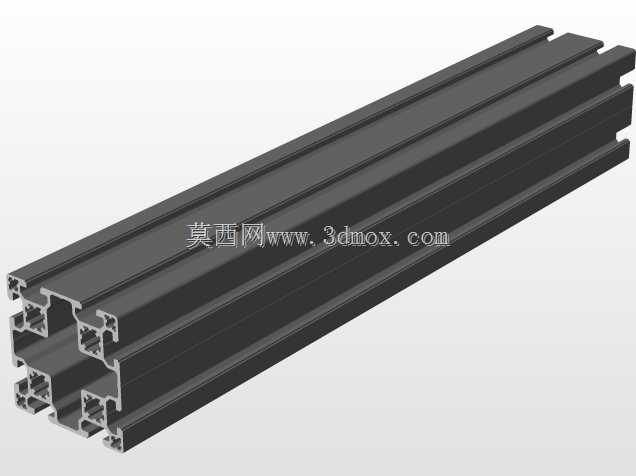

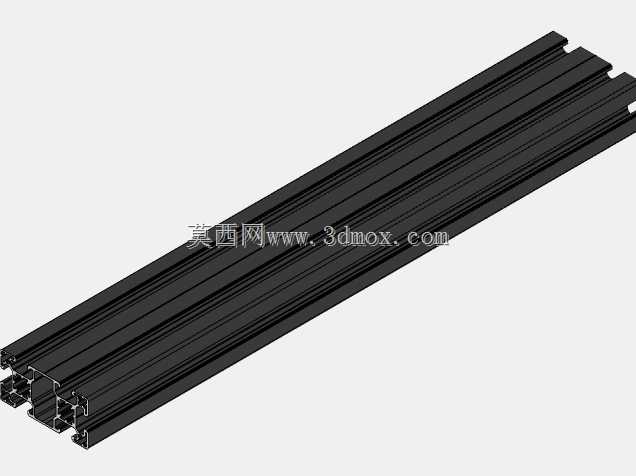

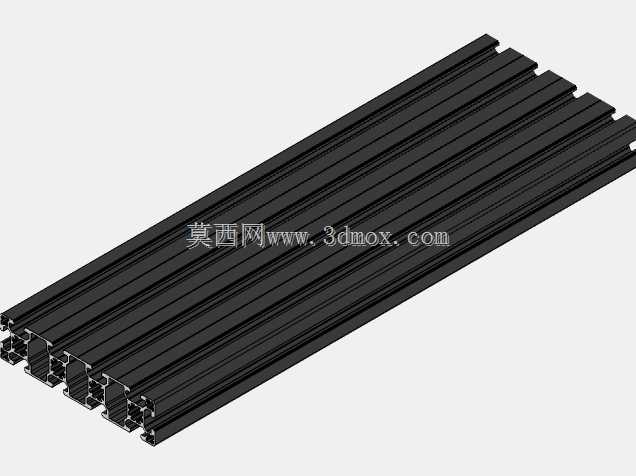

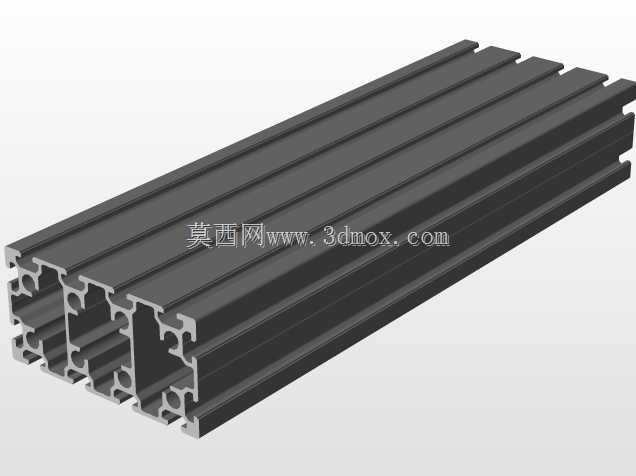

工业框架用40系列挤压铝型材结构

做设备机架设计快十二年，经手的铝型材选型方案少说也有几百套，40系列的型材是中小型自动化设备里用得最频繁的规格之一。先从实际应用场景说，这类型材最常出现在3C产品组装线的支线机架、小型检测设备的支撑框架、实验室工作台的主体骨架、物料周转车的承载结构上，偶尔也会用来做设备安全防护栏的边框、流水线旁的物料挂架，适用场景覆盖了从轻型承载到中等动载的绝大多数非重型工业结构需求。

从功能特性上看，这款40系列型材采用的是带圆弧封边的槽口设计，和常规直角边的40型材相比，外露的圆弧边能避免安装调试过程中剐蹭操作人员的工作服或是皮肤，在人员频繁靠近操作的工位上用这个款，能减少不少安全隐患。型材的槽道是标准的欧标槽宽，配套的T型螺栓、滑块螺母可以直接卡入槽内，不需要后期在型材上钻孔攻丝，调整安装位置的时候只需要松掉螺栓就能滑动调整构件位置，对于需要频繁改款调整工位的非标设备来说，这点能省掉大量二次加工的工作量。型材本身的截面筋厚做了均衡设计，既不会因为筋壁过薄导致长跨度安装时出现下挠变形，也不会因为用料过厚增加不必要的结构重量，单米重量控制在合理区间，单人就能完成六米以内长度的型材搬运和架设，不需要额外调用起重设备。

设计思路上，这款型材的截面是经过多轮场景验证优化的，四个方向都预留了标准安装槽，不管是做垂直方向的立柱拼接，还是水平方向的横梁连接，甚至是斜向的加强筋安装，都能找到对应的槽位固定，不需要额外焊接转接件。型材端部的空腔尺寸刚好适配标准的40系列端盖、脚轮连接座、地脚支撑件，做落地机架的时候，直接把地脚螺栓的连接块敲入端部空腔就能锁紧，连接强度完全能满足中小型设备的承重要求。槽道内部的凸起筋是专门用来卡紧螺母防转的，T型螺母滑入槽道后不会跟着螺栓转动，安装的时候一个人用内六角扳手就能完成锁紧，不需要另一个人伸手到型材内部扶着螺母，这点在做封闭框架内部连接的时候优势特别明显。

说下实际安装的边界尺寸，这款型材的截面外轮廓是标准40毫米见方，不管是和同系列的40型材做直角连接，还是和30系列、45系列的型材通过转接块拼接，外表面都能做到齐平，不会出现突出的棱边。型材的安装槽中心到外表面的距离是统一的标准尺寸，配套的连接板、角件都是通用规格，不需要单独定制转接件，采购备件的时候随便找正规的工业铝型材供应商都能买到匹配的配件，不会出现因为配件专属导致后期维护换件难的问题。做跨度设计的时候，单根型材作为横梁无支撑的跨度建议控制在一米二以内，这个长度下承载五十公斤的均匀载荷，静变形量能控制在0.5毫米以内，完全满足普通检测设备、工作台的精度要求；如果跨度超过一米二，就需要在横梁中间加装垂直支撑柱，或是搭配同规格的型材做双梁拼接结构，避免长期负载出现永久变形。

实际选型的时候还要注意安装场景的环境，如果是用在有切削液飞溅的机加工旁侧，要选表面做了阳极氧化处理的款，氧化膜厚度达到10微米以上就能抵御常规弱腐蚀液体的侵蚀，不会用个两三年就出现表面氧化起粉的情况；如果是用在洁净车间里，这款带圆弧边的型材比直角型材更容易擦拭清洁，没有直角的积灰死角，能减少洁净环境里的尘埃堆积。做走线设计的时候，型材的槽道还可以用来内嵌安装走线槽，把设备的电源线、传感器信号线都藏在槽道里，外面扣上专用的封边条，整个框架外表面看不到明线，既美观也能避免线缆被物料剐蹭破损。

很多刚入行的结构设计师选铝型材的时候容易陷入越厚越好的误区，其实40系列的型材只要筋厚匹配载荷需求，完全没必要选加厚款，这款常规壁厚的型材，做两米高的设备机架，搭配对应的角件连接，整体刚性足够支撑顶部安装的小型触摸屏、指示灯具、小型气动元件，不会出现机架晃动的情况。安装连接的时候要注意，角件和型材接触面的锁紧螺栓要按对角线顺序拧紧，不要一次性把单个螺栓锁死，避免安装过程中型材出现错位，导致整个框架的垂直度、平面度超差。如果是需要经常拆装的周转类结构，建议在型材端部加装弹性定位销，重复拆装的时候能快速定位，不需要反复调整尺寸对齐。
