工业框架用30系列槽式铝挤型构件

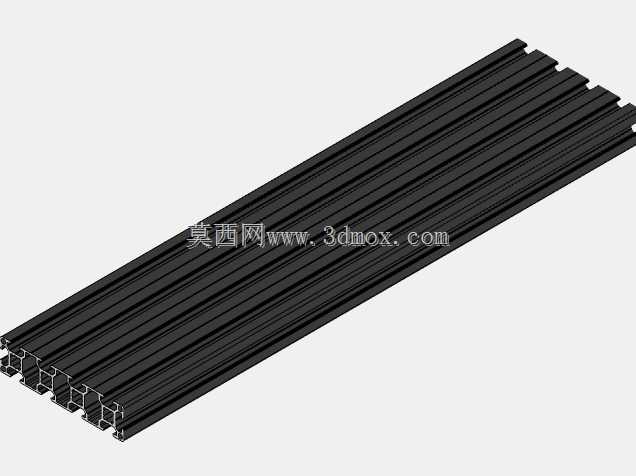

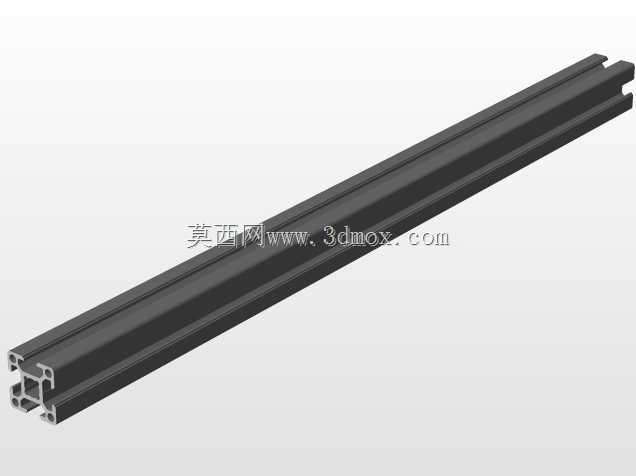

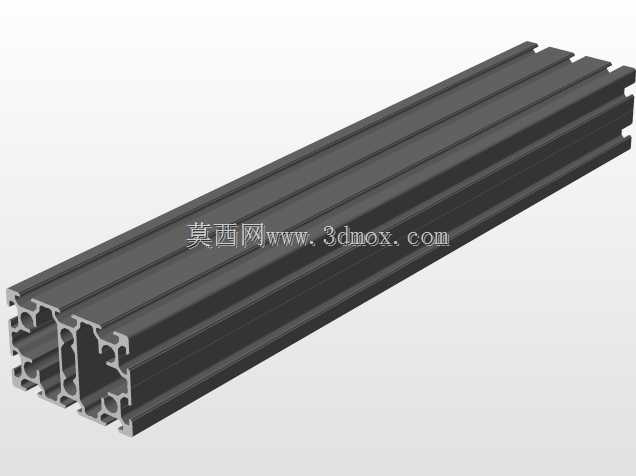

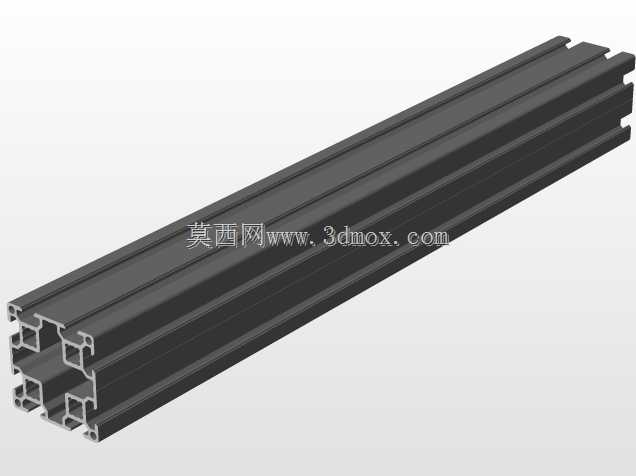

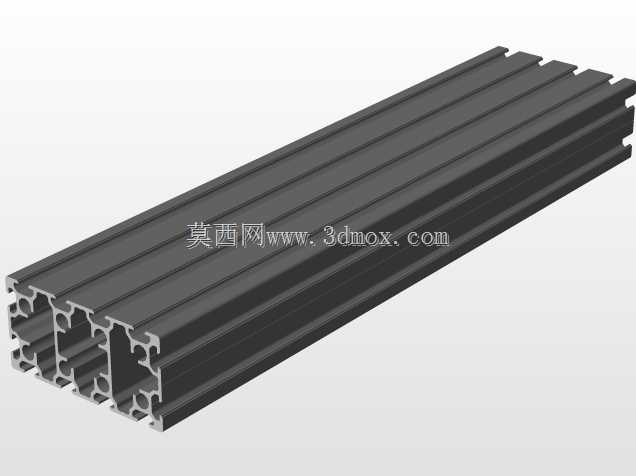

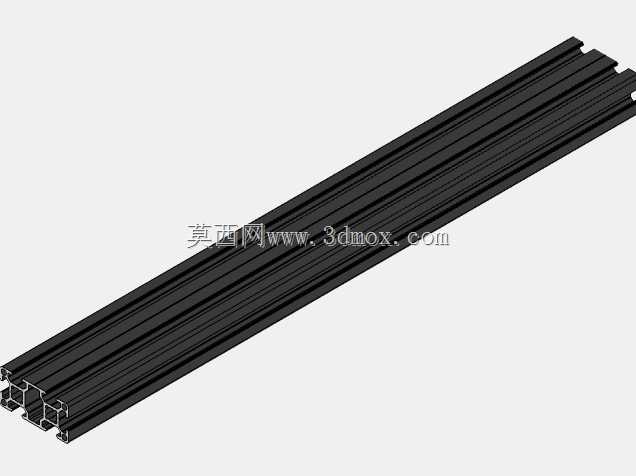

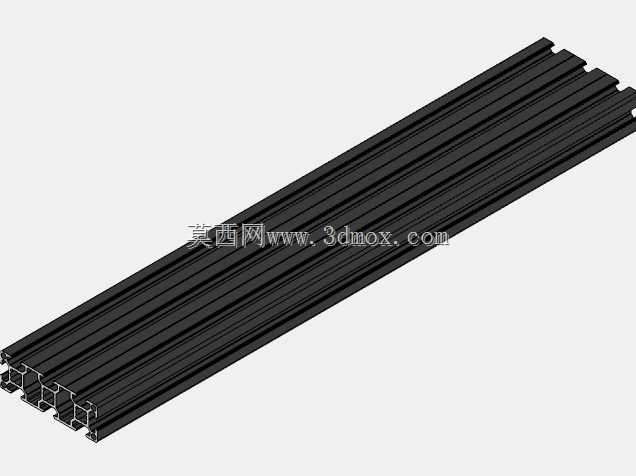

在非标自动化设备搭建、小型工作台组立、检测治具框架制作这类场景里，30系列铝型材一直是轻量化结构的首选基材，这类截面规格的型材兼顾了结构刚性与组装灵活性，不会像40系列那样过于厚重增加不必要的负载，也不会比20系列的抗扭表现差太多，刚好适配中等载荷的框架类需求。从截面结构来看，这款30系列铝型材采用多腔室中空设计，外壁厚度控制在常规工业级标准范围内，T型槽的开口尺寸适配标准M6T型螺栓与方形螺母，槽口边缘做了小圆弧过渡处理，既可以避免组装时刮伤操作人员手部，也能让紧固件滑入槽道时更顺畅，不会出现卡滞、螺栓偏斜的问题。型材的四个外角做了R角处理，相比直角截面的型材，组装完成后的框架不会有尖锐棱角，在车间现场使用时能降低磕碰造成的工伤风险，同时外观的规整度也更好，做设备外封板贴合时，封板边缘能和型材表面齐平，不会出现突出的棱边。

实际选型应用时，这类30型材常用来做桌面型自动化设备的主机架，比如小型螺丝锁付机、桌面型点胶机的支撑框架，单根型材长度可根据实际裁切需求调整，拼接时采用配套的角件、内置连接件就能完成90度对接，不需要做焊接加工，后期如果需要调整框架尺寸、增减功能安装位，只需要松掉紧固件就能重新拆装，比焊接钢结构的改造效率高很多。在做输送线的侧边护架、设备安全防护围栏的横向支撑时，这款型材的槽道可以直接嵌入有机玻璃板、亚克力封板，不需要额外做打孔固定，封板可以顺着槽道滑入安装位置，后期更换护板也只需要抽出旧板插入新板即可，维护成本极低。

从设计建模的角度来说，这款型材的三维模型严格按照实际截面尺寸绘制，每一条T型槽的槽宽、槽深、腔室的壁厚尺寸都和量产型材的公差范围匹配，在做整体框架装配时，直接调用这个模型就能完成型材的排布、安装孔位的对位，不会出现设计阶段装配没问题、实际加工组装时孔位偏斜、紧固件装不进去的问题。模型的端面细节做了完整还原，包括腔室的加强筋位置、槽道的内部倒角，在做型材端面封板、脚轮安装板、脚杯连接板的配套设计时，可以直接贴合型材端面做孔位排布，不需要再额外测量型材的实际截面尺寸，能大幅减少结构设计阶段的重复测绘工作量。

安装边界方面，这款30系列铝型材的截面外接圆尺寸控制在合理范围内，和同系列的其他规格型材拼接时，中心距可以按照标准30mm模数排布，做框架的网格布局时不需要做额外的尺寸偏移，配套的端盖、角槽连接件、弹性螺母都能直接适配。如果是做悬臂类结构，单根型材的伸出长度建议控制在合理范围内，避免端部负载过大造成型材弯曲变形，要是需要更长的悬臂支撑，可以采用两根型材平行拼接的方式，通过槽内装入连接条来提升整体的抗弯曲性能，不需要更换更大规格的型材就能满足刚性需求。在做设备走线布局时，型材的中空腔室可以直接穿入设备的电源线、信号线，槽口可以装入专用的线槽盖，把线缆完全隐藏在型材内部，不会出现线缆外露杂乱的问题，既提升了设备整体的整洁度，也能避免线缆被运动部件刮蹭造成的线路故障。

日常应用中，这类型材还常用来做车间的物料周转车框架、工具挂板的支撑立柱，配合专用的脚轮连接件、脚杯安装座，就能快速组装出可移动或者固定的工位器具，相比方管焊接的架子，铝型材框架重量更轻，推动时更省力，而且表面阳极氧化处理后不会生锈，在车间多油污、多切削液的环境下也能长期使用，只需要擦拭表面就能保持整洁，不需要做喷漆防锈处理，后期如果工位调整需要改变架子结构，拆解后的型材还能重复利用，不会像焊接架那样切割后就无法二次组装，能有效降低车间工位器具的制作成本。
