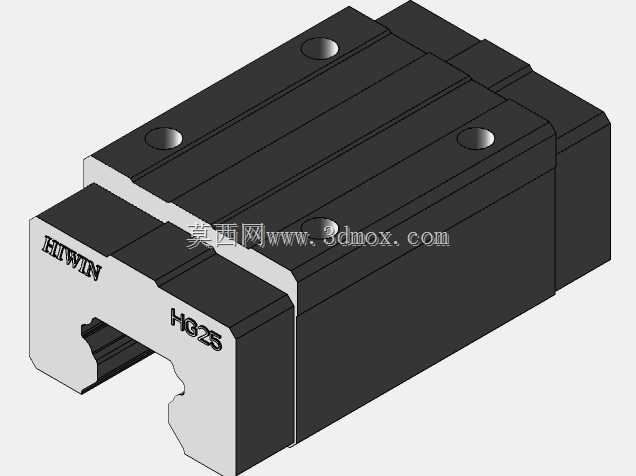

上银HGH25方形直线导轨滑块

　　在自动化生产线、数控机床、精密检测设备这类对直线运动精度有硬性要求的装备里，线性传动部件的选型直接决定了整机的运行稳定性与重复定位精度，HGH25系列方形滑块作为滚柱直线导轨副的核心组成部分，是中重载直线传动场景里应用覆盖率极高的标准件。从实际设备适配场景来看，这类方形滑块相比同规格法兰型滑块，安装基面的占用宽度更窄，在设备滑台空间紧凑、安装面宽度受限的布局里，能在保证额定动载荷的前提下压缩传动机构的横向占用空间，常见于立式加工中心的Z轴进给滑座、点胶设备的X轴运动模组、锂电池叠片设备的往复推送机构、三坐标测量机的轴向移动单元等场景，能承受径向、反径向以及左右水平方向的额定载荷，在多数单方向承载为主、伴随少量偏载的传动工况下，不需要额外增加滑块数量来补偿载荷能力。

　　从结构设计逻辑来看，这款滑块采用四方高刚性的本体结构，滑块本体经过淬硬处理与精密磨削，内部的滚道与导轨滚道形成45度接触角的滚柱循环回路，滚动体在滑块两端的回流装置内完成循环运动，运行时滚动摩擦替代了传统滑动导轨的滑动摩擦，传动阻力仅为普通滑动导轨的1/20到1/50，即使是微米级的微动进给也能实现顺畅驱动，不会出现滑动导轨常见的低速爬行问题。滑块端面设置有集成式的密封端盖，包含双唇防尘结构，能在加工车间存在金属切屑、切削液飞溅、粉尘漂浮的工况下，阻挡杂质进入滑块内部的滚道区域，避免滚动体与滚道出现早期磨粒磨损，延长导轨副的整体维护周期；滑块侧面预留有润滑油注油接口，可以适配集中润滑系统的管路连接，也可以直接安装油嘴进行定期手动注脂，保证滚动接触面长期处于边界润滑状态，降低运行磨损速率。

　　在安装边界与尺寸适配层面，这款HGH25方形滑块适配25mm宽度的直线导轨，滑块的安装孔位采用标准跨距设计，安装基面的平面度公差需要控制在0.02mm/100mm以内，导轨安装面的平行度公差需要根据设备运行精度等级对应调整，普通输送类场景可以放宽至0.05mm/100mm，精密加工类场景则需要控制在0.01mm/100mm以内。滑块的顶面安装孔为沉孔设计，采用内六角螺栓进行锁紧固定，安装时需要按照对角顺序逐步拧紧螺栓，避免滑块本体因为锁紧应力出现变形，导致滚道平行度超差、运行阻力骤增的问题。在多滑块拼接使用的长行程模组场景中，需要保证同根导轨上的多个滑块滚道方向对齐，避免出现滑块侧向别劲的问题，预压等级可以根据实际工况选择，轻载高速场景选择微预压等级即可，重载切削场景则选择中预压等级来提升整体刚性，抵消切削过程中的振动载荷。

　　在实际设备调试过程中，这类滑块的安装基面需要去除毛刺、清理加工残留的切削与油污，安装时不要将滑块从导轨上强行滑出，避免滚动体从回流槽内脱落，导致滑块精度丧失。如果需要将滑块拆下，需要使用配套的假轨对准导轨端面，再将滑块平滑过渡到假轨上，避免拆卸过程中滚道与滚动体出现磕碰损伤。日常运维过程中，需要根据设备运行的频率与工况环境定期补充润滑脂，存在大量冷却液冲刷的场景需要缩短润滑周期，避免润滑脂被冲刷流失后出现干摩擦，导致滑块运行噪音增大、精度快速衰减。这类标准导轨滑块的互换性较强，同精度等级的滑块与导轨可以互换装配，在设备维护更换部件时不需要重新对整套导轨副进行配磨，能大幅缩短设备故障停机的维护时间，降低产线停摆带来的产能损失。
