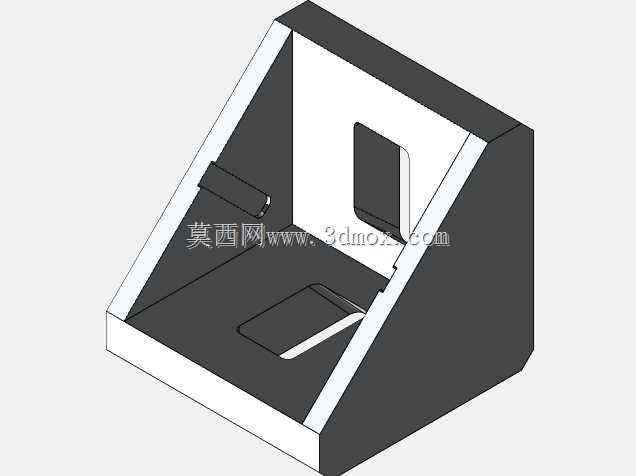

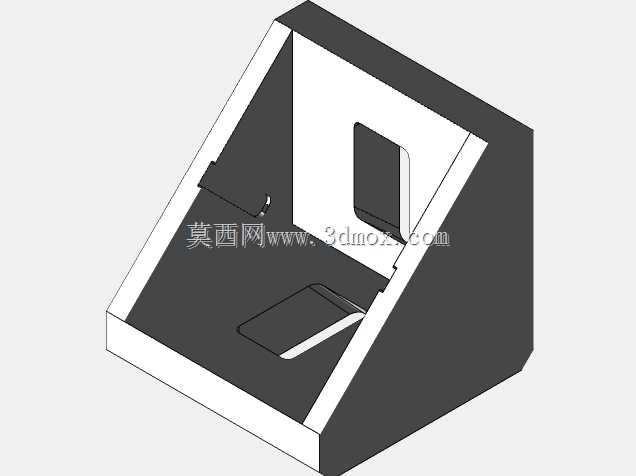

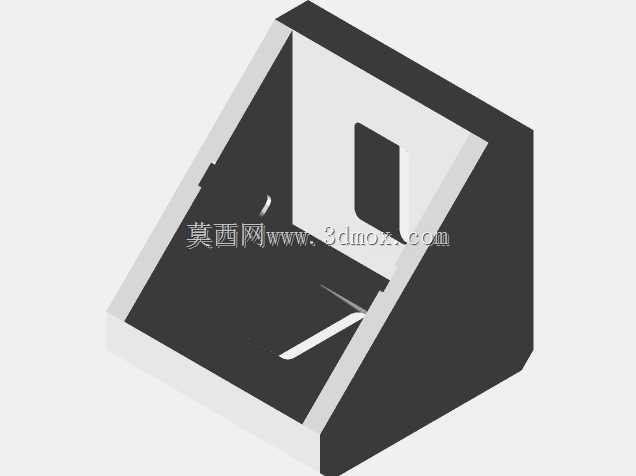

2020规格铝型材直角转角连接支架

　　在工业铝型材框架搭建的各类场景中，转角连接件是决定框架整体刚性与拼接精度的核心辅件之一，这款适配20x20规格铝型材的转角支架，主要面向小型自动化设备机架、桌面型工装台架、轻型物料置物架以及检测设备防护外框的直角拼接需求，区别于常规的外置角码，这款支架采用内嵌式安装逻辑，安装完成后连接件主体隐藏于铝型材的型腔内部，不会在框架外侧形成凸起结构，能有效避免框架外表面突出件对人员剐蹭、对周边设备干涉的问题，尤其适合对外观平整度有要求的桌面实验台、小型电子设备组装工位架的搭建场景。从功能特性来看，这款支架同时兼顾了直角定位与槽位衔接的双重作用，支架上设置的凸台结构可直接卡入铝型材的v形槽与常规形槽内，安装时无需额外做直角校准，

　　只要将支架两端分别卡入两根垂直排布的铝型材端面对应槽位，就能快速完成90度直角的定位，大幅降低现场组装的调校时间，相比采用螺栓直接拼接的方式，这种带槽位卡合的结构能分散型材拼接处的受力，避免长期受载后螺栓孔位出现应力变形导致框架角度偏移的问题。设计过程中，首先围绕20x20铝型材的型腔尺寸做了边界适配，支架的整体外形尺寸完全匹配20系列铝型材的内部型腔间隙，安装后支架外表面与铝型材端面完全齐平，不会出现突出或凹陷的装配误差，针对铝型材槽道的尺寸公差，支架上的卡合凸台做了微小的拔模斜度处理，既能保证卡入时的顺畅度，又能在安装完成后与槽道内壁形成足够的抱紧力，避免支架在型材内部出现窜动。考虑到实际使用中不同场景的受载情况，

　　支架的转角处做了加厚的加强筋结构，这个位置是直角拼接的核心受力点，当框架承受垂直方向的载荷或者侧向的冲击力时，应力会集中在转角衔接位置，加厚的筋位可以将集中应力均匀分散到两根相连的型材上，避免支架转角处出现断裂失效的问题。在安装边界上，这款支架不需要对铝型材做额外的端面加工，只要按照常规的铝型材裁切要求保证端面垂直度即可，安装时可搭配常规的内六角螺栓从型材的预置槽道内穿入，与支架上的预置螺纹孔锁紧，整个安装过程不需要专用工装，普通的内六角扳手就能完成操作，对于需要频繁拆装调整的模块化框架来说，这种设计能大幅提升框架改造的效率，不需要在拆装时对型材做二次加工。另外支架上预留的槽位结构还可以兼容后续的附件安装，

　　比如在框架转角位置需要安装传感器支架、走线槽或者防护门板的时候，可以直接利用支架上的空余安装位固定附件，不需要额外在铝型材上加装外置连接块，进一步简化了框架的整体结构。在轻型输送线的侧边护架搭建中，这款转角支架可以快速完成护架框架的直角拼接，因为护架本身不需要承受大载荷，内嵌式的支架不会突出在护架外侧，能避免输送过程中物料被突出连接件刮蹭的问题；在小型3D打印机的框架搭建中，这种高精度的直角定位支架能保证框架的整体垂直度，减少因为框架角度偏差导致的打印精度误差；在车间现场的小型工具挂板架搭建中，支架的加强筋结构可以承受挂板上各类工具的重量，长期使用也不会出现框架转角下垂变形的问题。设计时还充分考虑了型材拼接的累计公差问题，支架与型材配合的接触面做了0.1mm的预留间隙，即使铝型材裁切时存在微小的长度误差，也能通过这个间隙进行补偿，不会出现因为型材尺寸稍长导致支架无法安装到位的情况，同时这个间隙也预留了金属材质热胀冷缩的变形空间，在车间温度变化较大的环境下使用，不会因为热胀冷缩导致支架与型材之间出现挤压变形的问题。
