铝型材配套M3规格T形槽锁紧螺母

　　在工业铝型材框架搭建的各类场景中，T形槽螺母是型材连接环节不可或缺的基础紧固件，这款适配M3螺纹规格的T形槽螺母，主要针对欧标或国标小规格铝型材的槽道设计，可直接从型材槽道的任意位置卡入，无需提前在型材端部预设螺母安装位，大幅提升框架组装的灵活度。日常做小型自动化设备的传感器安装支架、桌面级实验台架、轻型物料置物架、3D打印机框架这类轻量化铝型材结构时，经常会用到这类小规格T形螺母，相比传统的弹片螺母、后置螺母，它的锁紧接触面积更大，槽道卡合后不会出现受力偏转、滑牙脱出的问题，尤其是在需要频繁调整安装位置的工位，比如光电传感器的安装位微调、小型气动元件的固定座移位，不需要拆解整根型材的端盖，直接松开螺栓就能把螺母滑到目标位置，调整效率比后置式螺母高很多。

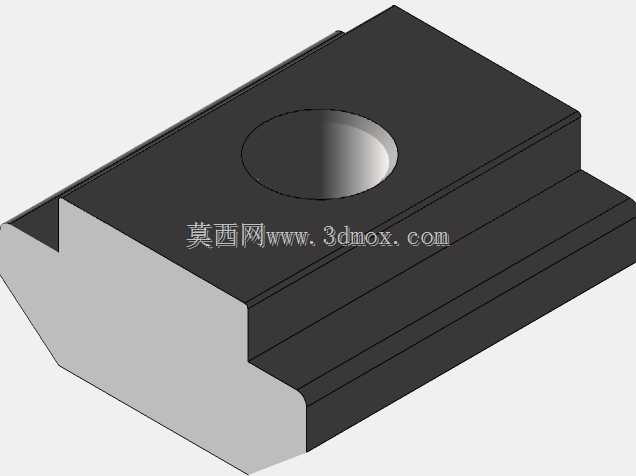

　　从结构设计来看，这款螺母的外形完全匹配铝型材T形槽的内腔轮廓，下部的梯形卡台宽度刚好贴合槽道的内宽，装入槽道后卡台的两个斜面会和槽道的内侧斜面形成面接触，拧紧螺栓时，螺母不会跟着螺栓同步转动，卡台的上平面会紧紧压在槽道的内台阶面上，形成足够的锁紧摩擦力，避免连接点出现松动。上部的主体块厚度和槽道的开口深度匹配，装入后螺母上表面和型材表面基本齐平，不会突出槽道表面影响后续的板件安装、封边条装配。中间的M3螺纹孔采用通牙设计，螺纹有效深度足够适配不同长度的M3内六角螺栓、盘头螺钉，不管是固定1mm厚的钣金安装片，还是固定5mm厚的亚克力安装板，都能保证足够的螺纹啮合长度，不会出现螺纹咬合不足导致的滑牙问题。

　　实际选型使用时，需要注意这款螺母的安装边界：它适配的是槽宽6mm的常规小规格铝型材槽道，安装前要先清理槽道内的铝屑、杂物，避免卡台卡入时被杂物垫起导致锁紧不牢；螺母卡入槽道时要保持水平姿态，倾斜塞入后再转正，避免卡台刮伤槽道的阳极氧化层，影响后续的滑动顺畅度。在做振动工况下的设备框架连接时，搭配M3的平垫、弹垫使用，能进一步提升防松性能，即使设备长期运行产生持续振动，螺母也不会在槽道内出现移位。另外这款螺母的边角都做了小倒角处理，手动安装时不会划伤手指，批量组装时也能快速卡入槽道，不会因为边角毛刺出现卡滞。

　　很多刚接触铝型材搭建的结构设计人员，容易忽略T形螺母的卡台尺寸和槽道的匹配度，选了卡台尺寸偏小的螺母，拧紧时螺母会在槽道内翻转，导致连接失效；或是选了卡台尺寸偏大的螺母，根本无法卡入槽道，或是卡入后滑动阻力极大，无法调整位置。这款M3规格的T形槽螺母在设计时就严格匹配对应规格铝型材的槽道公差，卡台和槽道的单边间隙控制在0.1mm以内，既保证滑动时的顺畅度，又不会因为间隙过大出现锁紧偏转的问题。在做小型设备的走线槽固定、标签牌安装、小型拖链的端部固定这类轻负载连接场景时，这款螺母的锁紧力完全满足使用要求，不需要额外采用焊接、打孔攻丝的方式固定，能大幅缩短设备的组装周期，后期改造调整时也不需要破坏型材本身的结构，所有连接点都可拆卸复用，降低设备改造成本。

　　建模过程中，对螺母的各个受力面都做了公差适配，卡台的两个斜面角度和铝型材槽道的斜面角度完全一致，保证锁紧时的接触面积最大化，避免应力集中导致的螺母变形；螺纹孔的位置度控制在0.05mm以内，保证螺栓拧入后不会出现偏斜，安装板固定后不会出现位置偏移。螺母的整体高度经过优化，装入槽道后不会占用型材槽道外的额外空间，在做紧凑结构的设备框架时，不会和周边的运动部件产生干涉，比如直线导轨的滑块运动路径旁的安装点，用这款螺母固定传感器时，不会因为螺母突出槽道刮到滑块的侧密封件。
