铝型材配套M4规格T形槽紧固螺母

　　在工业铝型材框架搭建的各类场景中，T形槽螺母是无需预开孔、可沿槽道任意调整安装位置的核心紧固件，这款适配M4螺纹规格的T形槽螺母，主要针对20系列欧标或国标铝型材的槽道尺寸设计，是轻型铝型材机架、小型设备防护栏、桌面级工装台架、3D打印机框架、检测仪器安装支架等场景中最常用的连接件之一。日常做铝型材框架结构设计时，这类螺母的选型往往是最先确定的辅件，因为它直接决定了后续外置附件的安装灵活性——不同于需要提前在型材槽内预置的弹片螺母，这款T形螺母可以在框架组装完成后，从型材槽道的任意开口位置滑入，不需要拆解已搭建好的结构，对于后期加装传感器、走线槽、小型功能模组的场景来说，能大幅降低改造成本。从结构设计来看，

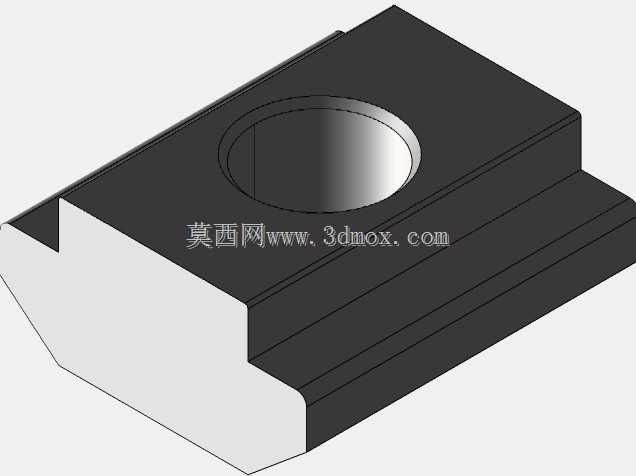

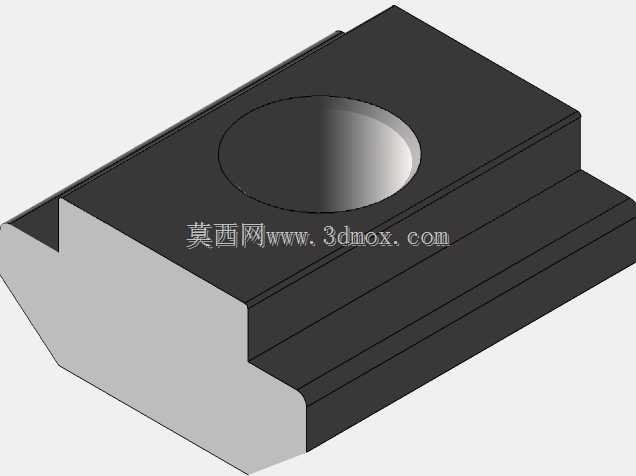

　　这款螺母的本体采用了阶梯式的T形截面，上部的窄边结构刚好可以嵌入铝型材的槽口内，下部的宽边则卡在槽道的内腔台阶上，当拧紧配套的M4螺栓时，宽边的上表面会紧密贴合铝型材槽道的内支撑面，通过摩擦力实现位置锁止，不会出现跟转或者滑出槽道的问题。螺母的一端做了斜切导向处理，在滑入铝型材槽道时不需要刻意对齐角度，顺着槽口推入即可自动摆正位置，现场装配时能减少对位调整的时间，哪怕是没有太多装配经验的人员，也能快速完成安装。螺纹部分采用标准M4粗牙螺纹，适配市面上绝大多数同规格的内六角螺栓、十字盘头螺栓，螺纹孔的同轴度控制在合理公差范围内，拧紧过程中不会出现螺栓偏斜、螺纹咬死的问题，能保证足够的锁紧力，满足轻型负载的安装需求。从安装边界尺寸来看，

　　这款螺母的整体厚度刚好匹配对应规格铝型材的槽道深度，装入后螺母上表面与型材槽口基本齐平，不会突出槽道表面影响后续板材、面板的平铺安装，螺母的长度方向尺寸经过优化，在保证与槽道接触面积足够、锁紧摩擦力达标的前提下，尽可能缩小了体积，在槽道内滑动时不会和槽内预置的其他螺母、内置连接件发生卡滞，哪怕是在多段拼接的铝型材槽道内，也能顺畅滑过拼接缝隙。实际设备应用中，这类螺母常用来固定铝型材框架上的小型电气安装板、气动管夹、传感器支架、透明防护板、亚克力门板合页等轻型附件，单颗螺母的静态锁紧力可以满足十几公斤的挂载需求，多颗配合使用时完全能覆盖常规轻型铝型材框架的所有连接需求。设计这类标准件三维模型时，重点要还原的是T形截面的配合公差、

　　斜切导向角的角度、螺纹孔的位置度，还有本体的棱边倒角——这些细节直接决定了模型导入装配体后，做干涉检查、运动仿真时的准确性，要是螺母的截面尺寸做的偏大，虚拟装配时就会出现和铝型材槽道的干涉，误导后续的结构选型；要是斜切角的角度不对，模拟滑入装配时就会出现卡滞，和实际装配的体验不符。另外，螺母的上下表面平行度也在模型里做了还原，实际生产中这个平行度直接影响锁紧时的受力均匀性，要是平行度超差，拧紧螺栓后螺母会出现偏斜，导致接触面积变小，长期受振动影响容易出现松动。在做自动化设备的铝型材机架设计时，这类T形螺母的用量往往很大，提前把准确的三维模型调入标准件库，设计时直接调用，就能快速完成所有附件安装位的排布，不需要反复核对安装空间，也能避免后期装配时出现螺母和槽道不匹配、螺栓长度选的不对的问题。不同于焊接机架的固定连接方式，用这类T形螺母搭配铝型材搭建的框架，所有安装位置都可以灵活调整，后续设备升级、改造时只需要松开螺栓就能调整附件位置，不需要重新钻孔、焊接，对于小批量定制的自动化设备、实验测试台架来说，这种连接方式的适配性远高于传统的钢构件连接。
