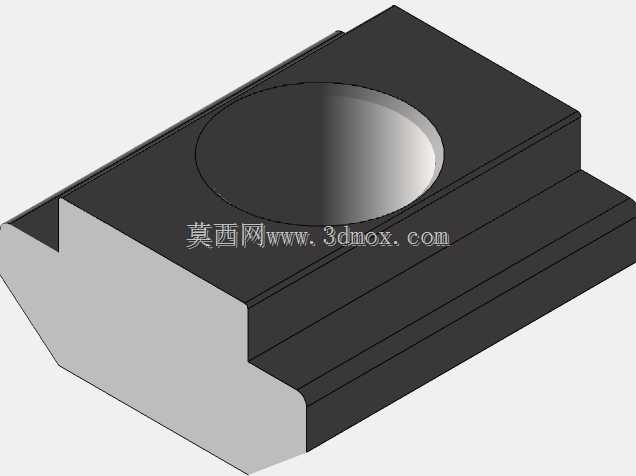

工业铝型材配套M5规格T形槽锁紧螺母

在工业铝型材框架搭建的各类场景中，T形槽螺母是实现型材与外接部件快速、可靠连接的核心紧固件之一，这款适配M5螺纹规格的T形槽螺母，主要针对欧标或国标系列带对应槽宽的工业铝型材设计，广泛应用于自动化设备机架、生产线防护栏、物料周转台架、检测设备工装架等采用铝型材拼装的结构中。不同于常规的外六角或内六角螺母，这类T形槽螺母的外形完全匹配铝型材的槽道轮廓，安装时无需对型材进行钻孔、攻丝等二次加工，只需将螺母从型材槽道的端部滑入，或是采用后置装入的方式卡入槽内，即可在槽道的任意位置实现螺纹连接点位的灵活布置，大幅降低铝型材框架的装配难度，也方便后期对框架上的安装部件进行位置调整。从结构设计来看，这款螺母的主体采用了与铝型材槽腔匹配的阶梯式外形，下部的卡接段宽度略大于槽口宽度，装入槽道后可有效防止螺母在拧紧螺栓时发生跟转，上部的承载面做了平整处理，与被连接件的接触面贴合度更高，拧紧后可获得足够的锁紧摩擦力，避免连接点位在设备运行振动下出现松动。中间的M5螺纹孔采用标准公制粗牙螺纹设计，螺纹精度满足通用紧固件的配合要求，可适配对应规格的内六角螺栓、外六角螺栓、手拧螺丝等多种连接件，满足不同场景下的锁紧需求。螺母的边角处做了小尺寸的倒角处理，一方面是在滑入铝型材槽道时可减少与槽壁的剐蹭，降低装配阻力，另一方面也能去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员或型材表面的氧化层。在实际选型使用时，需要注意这款螺母的安装边界：其整体厚度需匹配铝型材槽道的内部深度，确保装入后螺母上表面不高出型材槽口平面，避免影响外接板材或配件的贴合安装；螺母的卡接段宽度需与所用铝型材的槽口宽度精准匹配，若间隙过大，拧紧时容易出现螺母偏斜，导致螺纹受力不均，长期使用下可能出现螺纹滑牙或连接松动的问题；螺纹孔的同轴度也经过设计校核，确保螺栓拧入后不会出现偏载，保证连接强度满足额定载荷要求。在设备维护场景中，这类T形槽螺母的优势也十分明显，当需要调整框架上的传感器安装支架、防护门板、物料导槽等部件的位置时，只需松开对应的螺栓，将螺母滑动到目标位置后重新拧紧即可，无需拆卸整根型材或重新加工安装孔，大幅缩短设备改造与维护的时间。针对有洁净要求的生产场景，这类螺母通常可采用不锈钢材质或碳钢镀锌处理，避免长期使用出现锈蚀污染生产环境，而普通工业场景下采用碳钢发黑处理的版本即可满足强度与防锈需求，兼顾使用成本与可靠性。在三维建模过程中，这类螺母的模型需要精准还原其外形轮廓与螺纹孔的位置尺寸，尤其是卡接段的斜度与宽度尺寸，必须与对应规格铝型材的槽道截面尺寸做配合校核，确保在虚拟装配时不会出现干涉问题，方便设计人员在整体框架设计阶段直接调用模型完成装配验证，提前排查安装点位的位置偏差、连接间隙等问题，减少后期实物装配时的修改工作量。
