A型实心V形导向滚轮套件结构设计

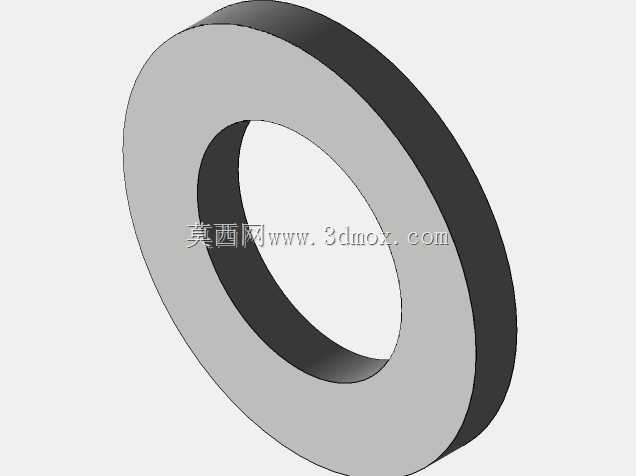

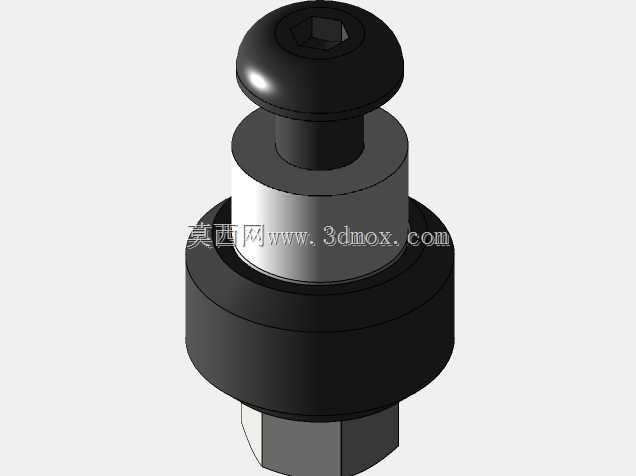

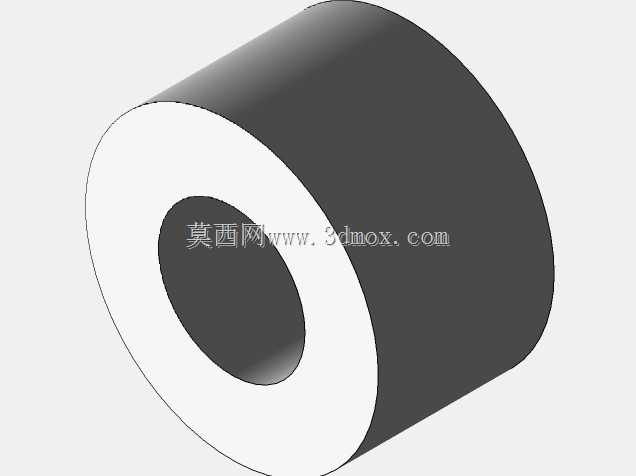

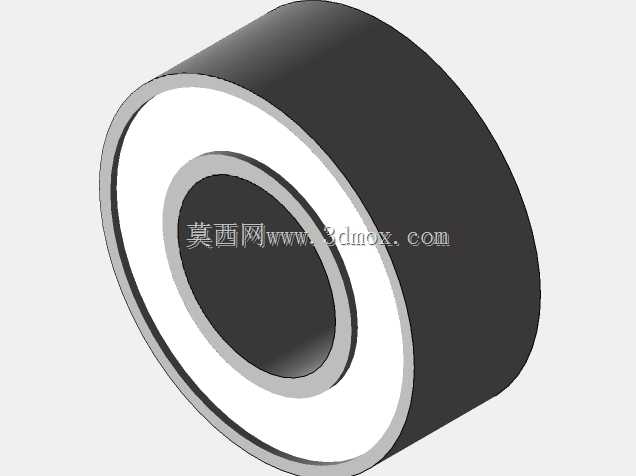

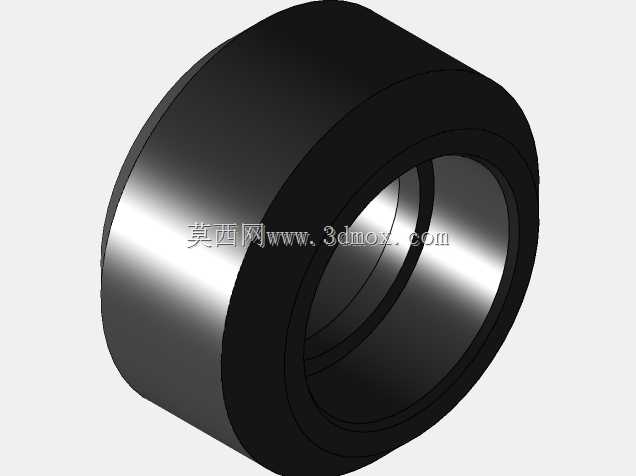

在直线导向传动的各类工装与自动化输送场景中，V形滚轮是搭配V型导轨实现低摩擦往复运动的核心执行部件，这款A型实心V形轮套件，针对轻载高精度导向工况做了集成化的结构整合，省去了设计人员单独选型匹配滚轮、轴承、紧固件、调整垫片的繁琐流程，整套组件可直接完成装配对接，适配紧凑型安装空间的导向需求。从实际应用场景来看，这类V形滚轮常被用在小型滑移工作台、检测设备直线进给模组、轻型物料滑移架、工装夹具导向位等场景，相比普通平滚轮搭配平导轨的结构，V形配合的导向形式自带对中限位能力，可抵消侧向偏移力，避免运行过程中出现滚轮脱轨、跑偏的问题，同时滚动接触的摩擦形式阻力远低于滑动导轨，在手动调节的工装位、低速轻载的自动往复工位中，能大幅降低驱动负载，减少运动卡顿。整套组件的结构设计围绕装配可靠性与运行稳定性展开，核心承载的V形轮采用实心结构，相比空心冲压成型的V形轮，实心结构的轮体刚性更强，在承受径向载荷与少量侧向冲击时不会出现轮体变形，轮体的V形槽工作面做了适配标准V型导轨的角度设计，槽面与导轨斜面的接触为线接触形式，既能保证接触应力控制在材料许用范围内，又不会因为接触面积过大增加滚动阻力。轮体内部预装了适配尺寸的深沟球轴承，轴承内圈与贯穿的连接螺钉做间隙配合，轴承两侧分别设置了精密调整垫片与铝制调整垫片，其中精密垫片用于控制轴承的轴向游隙，避免轴承压装过紧出现转动卡滞，或是压装过松出现轴向窜动；铝制垫片则用于贴合安装面，分散螺钉锁紧时的压应力，避免安装面被压伤，同时起到一定的防松阻尼作用。组件顶端采用薄型内六角圆头螺钉作为贯穿锁紧件，底端配套六角锁紧螺母，装配时可从上端用内六角扳手锁紧，下端用扳手固定螺母即可完成整套滚轮在安装板上的固定，薄型螺钉的头部设计不会突出轮体上端过多，可适配安装空间局促、上端预留间隙较小的工位，避免螺钉头部与周边结构产生运动干涉。从安装边界来看，整套组件的径向最大尺寸为V形轮的外圆直径，安装时需要在安装板上加工适配螺钉外径的通孔，通孔周边需要预留出锁紧螺母与铝垫片的容纳空间，轮体V形槽的中心需要与配套V型导轨的中心对中，偏差控制在0.1mm以内即可保证运行顺畅，不会出现槽面偏磨的问题；轴向安装尺寸方面，整套组件锁紧后的总高度可通过垫片厚度做微调，适配不同厚度的安装板，调整范围在几毫米区间内，可抵消安装板的厚度公差，保证滚轮与导轨的啮合深度处于合理范围，既不会因为啮合过深增加摩擦阻力，也不会因为啮合过浅出现脱轨风险。在实际选型使用时，需要注意这款实心V形轮的载荷上限由内置轴承的额定动载荷决定，适用于轻载低速的导向场景，运行线速度不宜过高，避免轴承过早出现疲劳磨损；轮体工作面可根据使用环境选择不同的表面处理，常规工况下做发黑防锈处理即可，在有腐蚀介质的场景中可更换不锈钢材质的轮体与紧固件，配套的轴承也可更换为不锈钢轴承适配特殊工况。整套组件的集成化设计，让结构设计人员在做导向机构设计时，不需要单独绘制每个零件的加工图纸，也不需要反复核对各个零件的配合尺寸，直接按照组件的安装尺寸预留安装位即可，大幅缩短了设计周期，同时集成化的组件在装配时也减少了零件分拣、配合尺寸核对的工序，提升了装配效率，降低了因为零件选型不匹配导致的装配故障概率。在长期运行过程中，这类集成V形轮的维护也较为便捷，当轮体槽面出现磨损或是轴承出现异响时，可直接松开底端的锁紧螺母，将整套组件拆下更换，不需要拆解周边的导轨与安装结构，大幅降低了设备维护的停机时间。
