箱形截面受冲击工况力学仿真分析模型

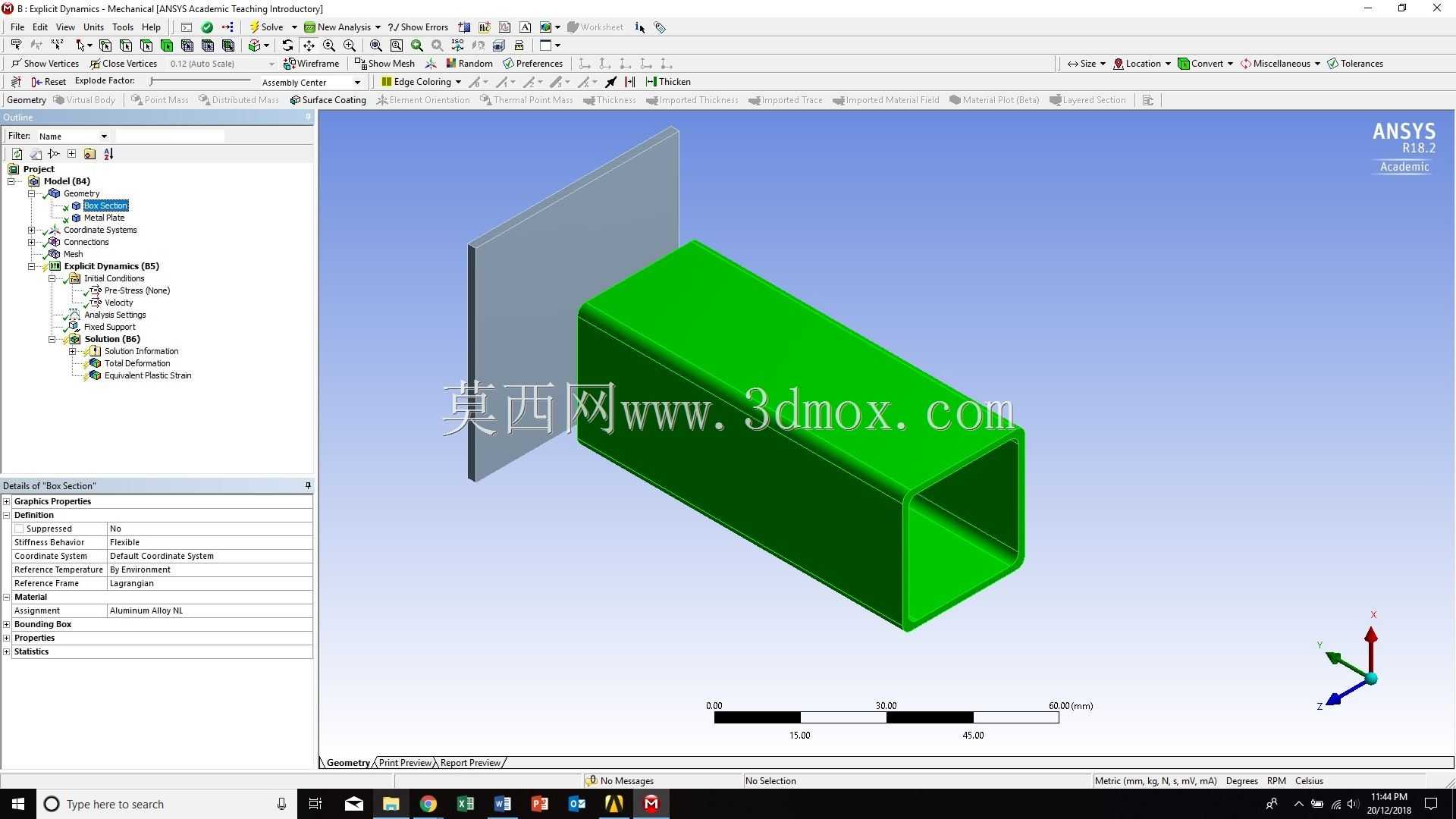

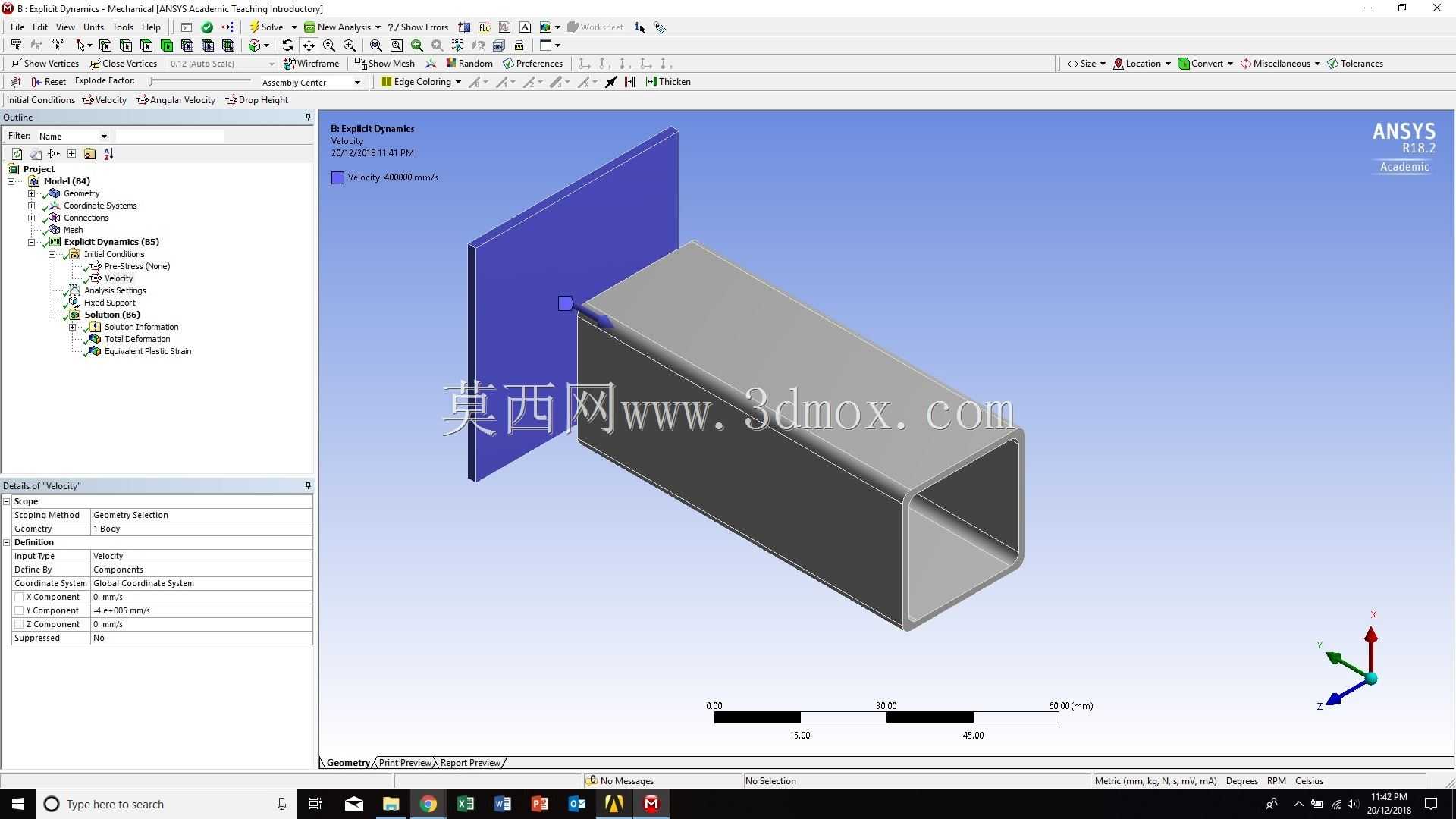

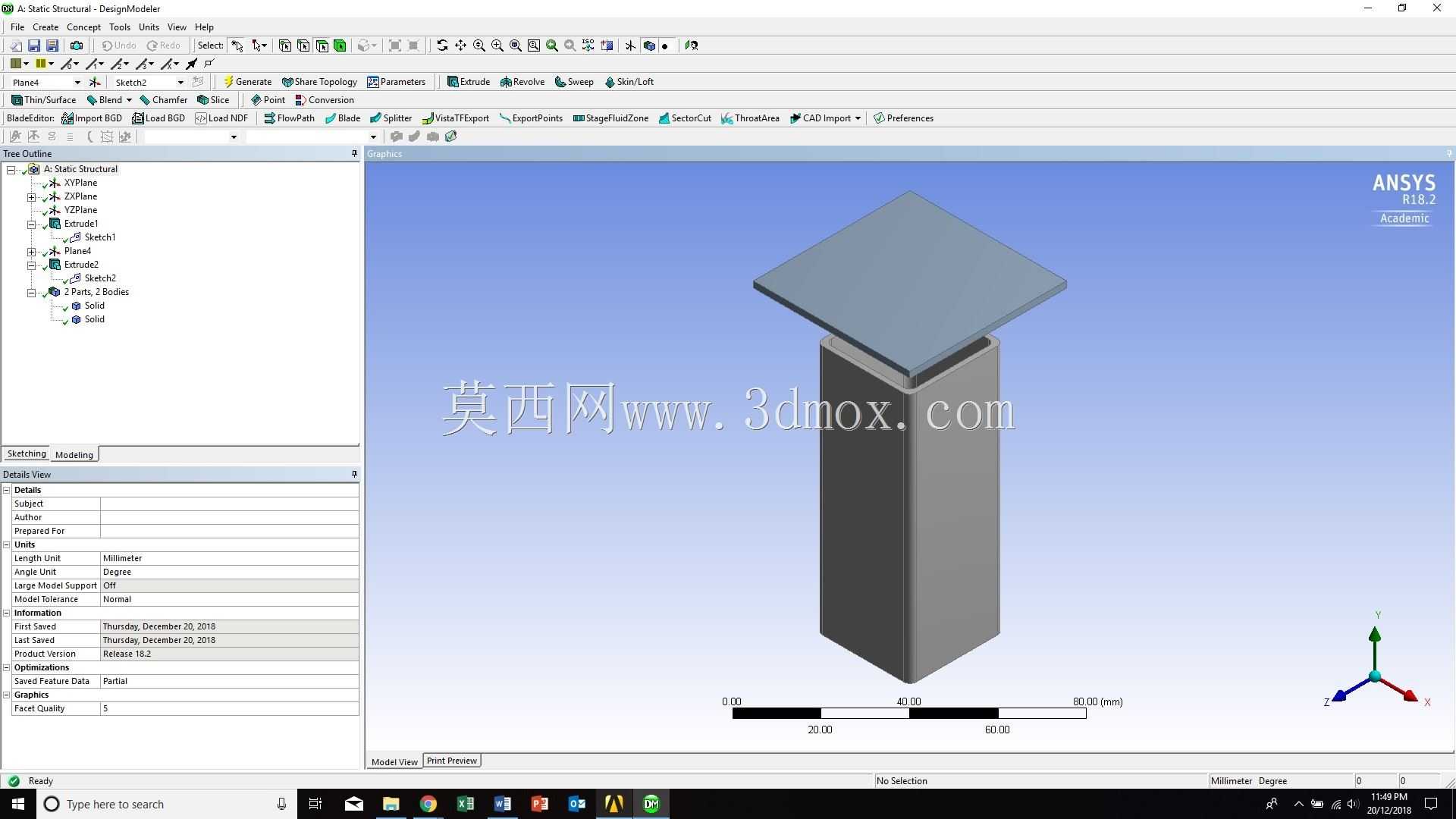

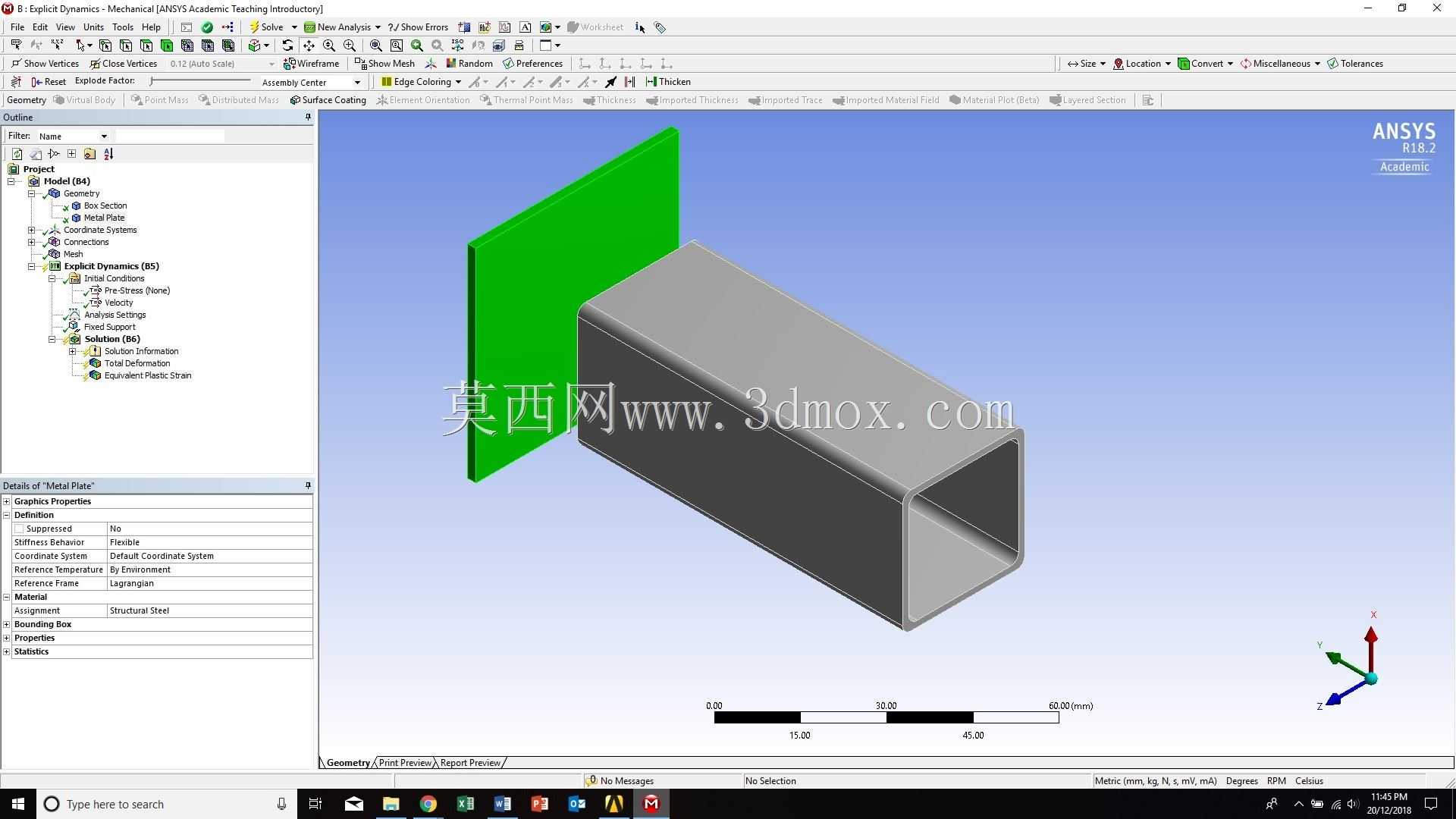

在工程结构设计领域，箱形截面构件凭借优异的抗弯抗扭刚度、较轻的自重表现，被大量应用在工程机械臂架、车辆承载框架、物流仓储货架主横梁、建筑钢结构支撑等场景中，这类构件在实际服役过程中，难免会遭遇突发的冲击载荷，比如吊装作业中重物意外滑脱碰撞构件、运输过程中急停导致货物撞击厢体结构、设备运行中飞射碎屑击打承载面等，这类瞬态冲击载荷和静载作用下的力学响应差异极大，不能直接套用静强度计算的结果来评估结构可靠性，否则很容易出现结构抗冲击余量不足，实际使用中发生局部凹陷、焊缝开裂甚至整体断裂的问题。做这类冲击分析的核心目的，是还原真实工况下构件从接触冲击物到应力波传递、塑性变形发展、能量耗散的完整过程，找到结构的应力集中位置、最大变形量、临界破坏冲击速度，给后续的结构优化、材料选型、防护结构设计提供量化的数据支撑，而不是靠经验拍板加厚板材或者增加加强筋，造成不必要的材料浪费或者结构冗余。这个分析模型在搭建的时候，首先是明确了实际工况的边界逻辑：箱形截面构件的安装端是完全固定的，和实际工程中构件两端通过螺栓紧固在基座、和相邻构件焊接成刚性框架的约束状态一致，不会出现分析过程中约束不足导致的计算结果失真；冲击物采用规则的平板金属件，对应实际场景中常见的规则形状坠落物、运动工件的撞击形态，避免因为冲击物形状过于特殊导致分析结果不具备普适参考性。模型里的箱形截面采用闭口矩形结构，这种结构相比开口的槽钢、角钢构件，在承受垂直于板面的冲击载荷时，能通过两侧的腹板把冲击载荷快速分散到整个构件截面，不会出现开口截面容易发生的侧向失稳问题；构件的转角位置设置了圆弧过渡，避免直角位置的应力奇异导致计算结果出现虚假的应力峰值，这也和实际钣金加工、型材成型的工艺特征一致，实际生产中箱形构件的转角不可能是绝对尖锐的直角，都会存在工艺圆角。金属冲击板的尺寸设定匹配常规小型冲击物的规格，不会因为冲击物尺寸过大或者过小导致和实际工况脱节。在仿真逻辑的设置上，模型充分考虑了金属材料在高速冲击下的应变率效应，不会直接套用静载下的材料屈服强度参数，因为金属材料在高速变形的时候，屈服强度会随着应变率提升出现明显的上升，这也是很多新手做冲击分析时容易忽略的点，直接用静载材料参数算出来的结果往往会比实际情况偏危险，误导结构设计的判断。接触设置上采用了通用接触算法，自动识别冲击过程中构件不同部位、冲击板和构件之间的接触关系，避免因为接触对设置遗漏导致计算过程中出现穿透问题，影响结果准确性。从结构设计的参考价值来看，这个模型可以直接用来验证不同壁厚的箱形构件在同等冲击能量下的抗变形能力，比如在满足静载强度要求的前提下，1.5mm壁厚的构件能不能承受给定速度的冲击，要是变形量超过许用值，是在受冲击面增加加强筋，还是适当增加壁厚，或者在受冲击位置贴附缓冲材料，都可以通过调整模型参数快速得到量化结果，不用每次都做实物冲击试验，大幅缩短结构研发的周期，降低试验成本。另外，这个模型的边界条件设置逻辑也可以直接复用到其他截面形式构件的冲击分析中，比如把箱形截面换成圆管、C型槽钢、H型钢，只需要调整截面几何参数，保持约束和接触设置的逻辑，就能快速完成不同构件形式的抗冲击性能对比，给前期的构件选型提供依据。很多一线结构设计人员在做承载结构设计的时候，往往只关注静载下的强度和刚度，忽略冲击载荷的影响，导致设备在现场使用时遇到意外碰撞就出现结构损坏，这个分析模型的价值就在于把瞬态冲击的力学响应过程可视化，让设计人员能直观看到应力在构件内部的传递路径，找到结构的薄弱位置，在设计阶段就把抗冲击的余量考虑进去，而不是等设备出了故障再去做补救整改。比如在仓储货架的设计中，货架的横梁就是典型的箱形截面构件，日常作业中叉车的托盘很容易碰撞横梁，如果没有做抗冲击校核，横梁被撞后很容易出现局部凹陷，时间长了就会影响整体的承载能力，甚至引发货架坍塌的安全事故，用这类冲击分析模型就能提前模拟叉车碰撞的工况，优化横梁的壁厚和截面尺寸，在控制成本的前提下提升结构的抗冲击性能。还有工程机械的臂架结构，作业过程中如果臂架碰到障碍物，也是典型的冲击载荷，通过这类仿真分析就能找到臂架应力最大的位置，提前做局部加强，避免臂架在冲击下发生断裂。
