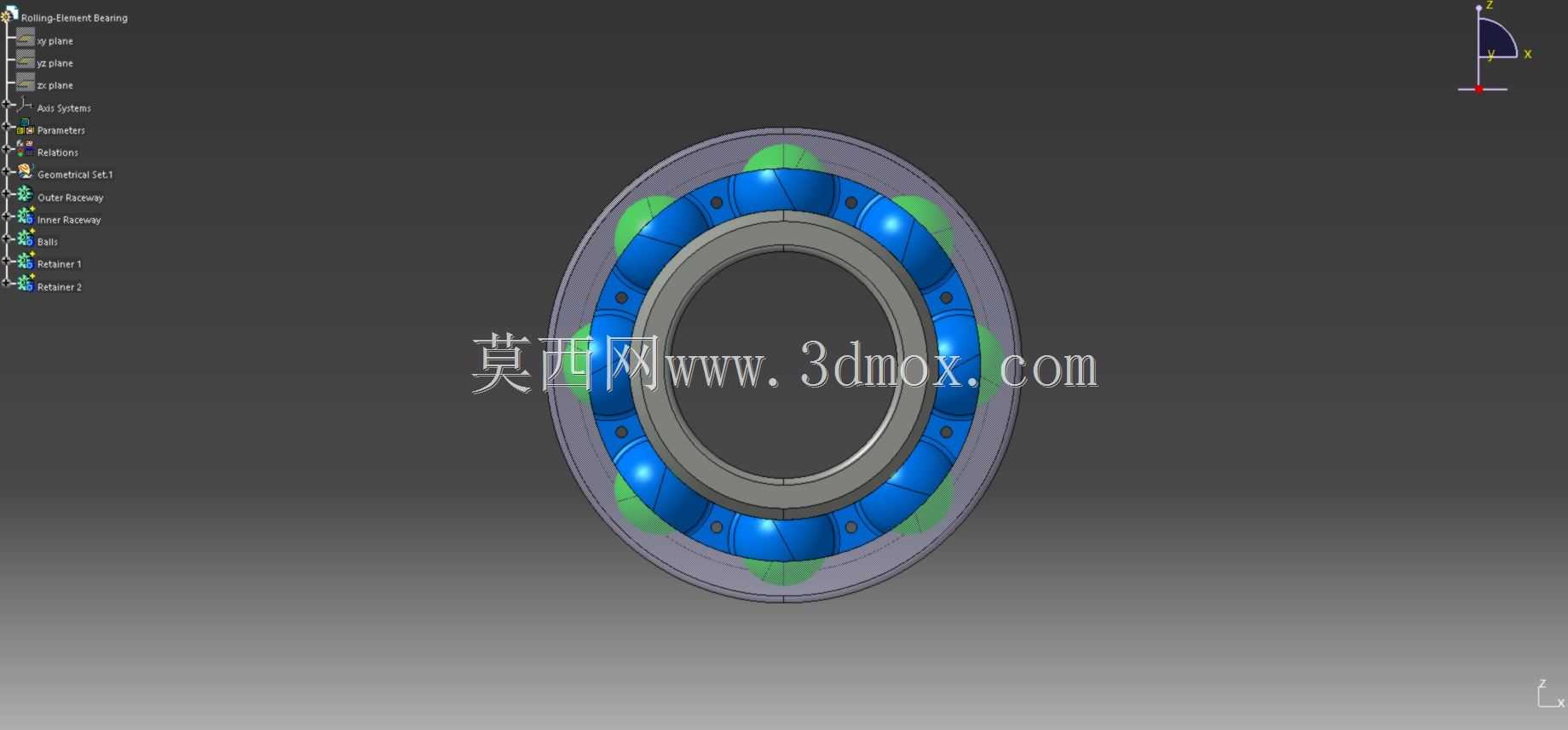

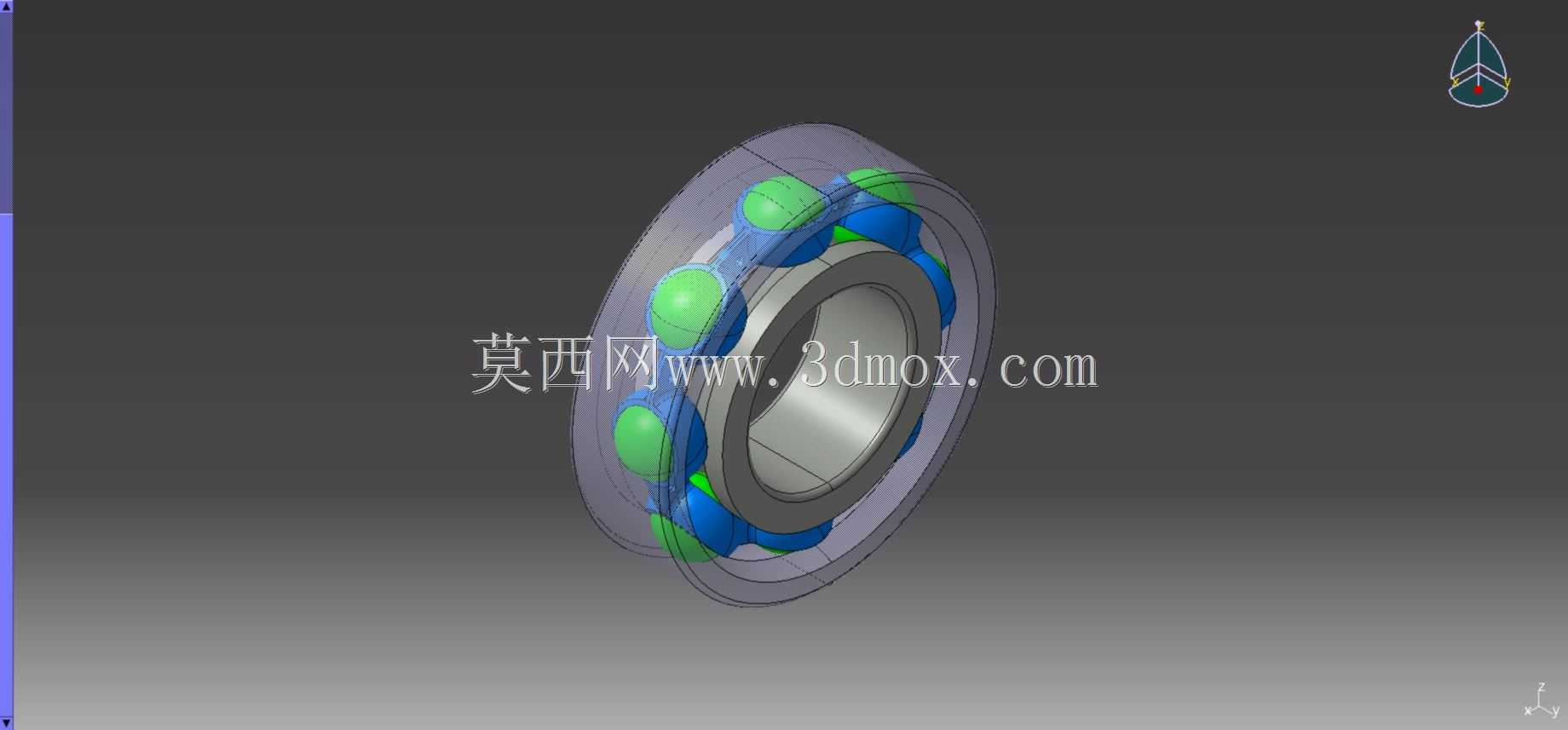

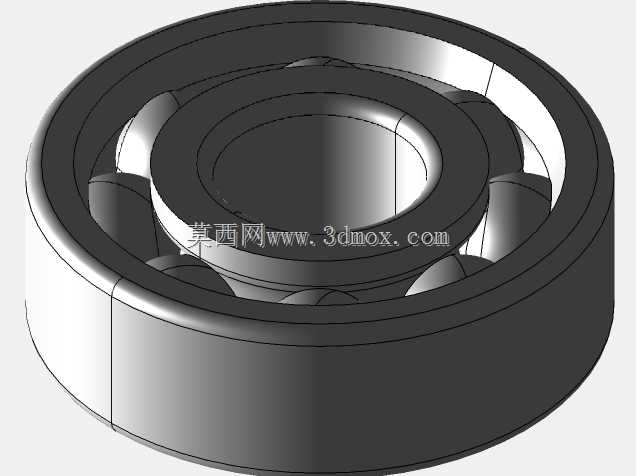

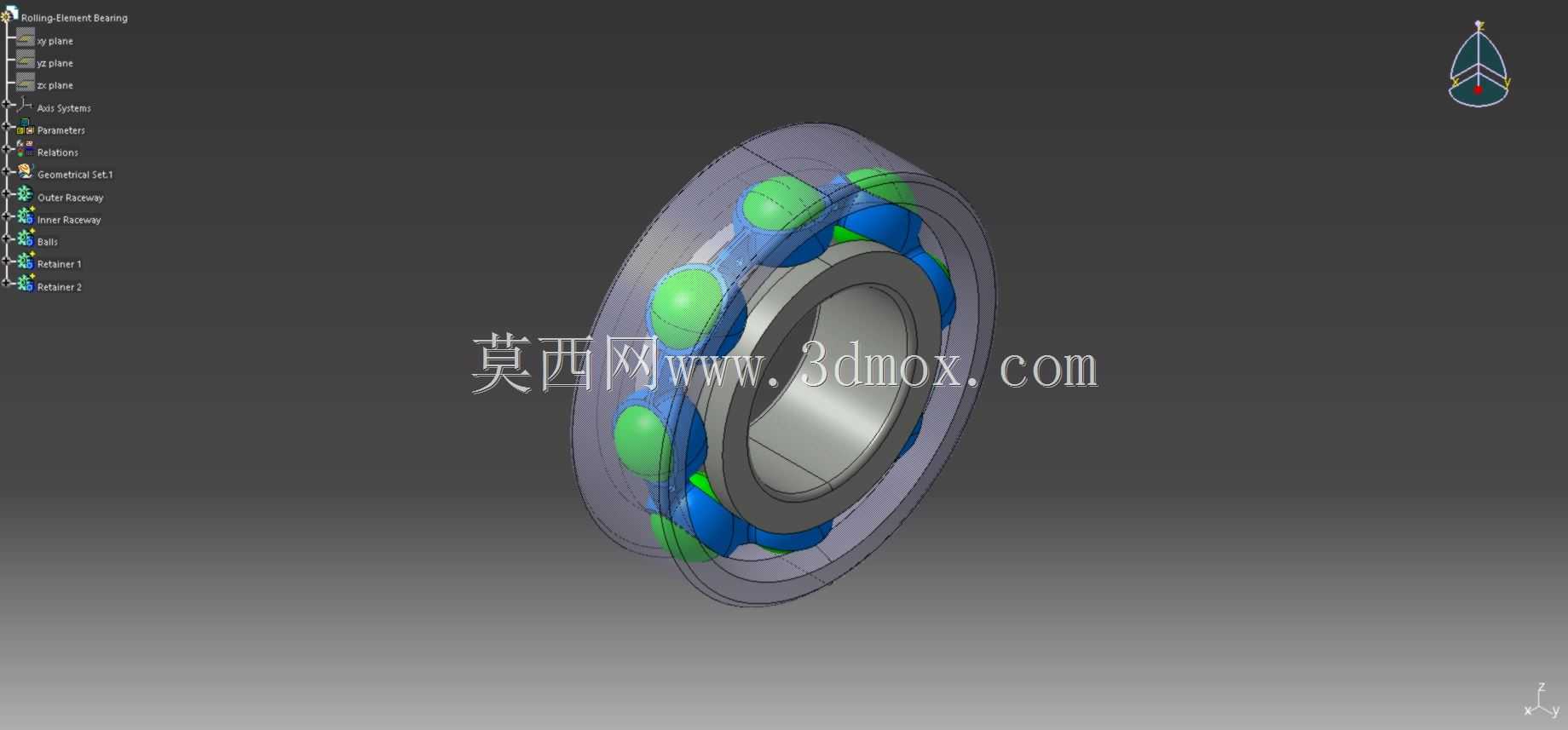

带保持架结构深沟球滚动轴承三维数模

做机械结构设计的同行大多有体会，旋转支撑部件的选型与建模，往往是整套传动方案里最容易被低估的环节，很多新手会直接调用标准件库的简化模型，忽略实际安装边界与配套结构的匹配校验，等到装配干涉或者运行卡滞的时候再返工，反而要耗费更多调整时间。这个滚动轴承的建模逻辑，是从实际工程应用的安装需求出发搭建的，没有做过度的几何简化，内外圈的滚道曲率、滚动体的排布间隙、保持架的兜孔结构都做了完整还原，能直接用于装配干涉校验、运动仿真模拟，也能作为同系列不同规格轴承参数化建模的基础模板。

从实际应用场景来看，这类深沟球结构的滚动轴承覆盖的工况范围极广，小到小型输送线的托辊支撑、精密检测设备的旋转轴系，大到中型减速机的输入输出端支撑、普通机床的传动轴定位，都能见到这类结构的身影。它的核心功能是在支撑旋转轴系的同时，最大程度降低轴运转过程中的摩擦阻力，同时约束轴的径向与少量轴向窜动，保证轴上安装的齿轮、带轮、联轴器等传动部件始终处于设计要求的啮合/配合位置，避免因轴系偏移带来的传动效率下降、零件异常磨损、设备振动超标等问题。

建模过程中没有直接套用标准件库的固定参数，而是参考了主流轴承厂商的公开样本尺寸逻辑，把内外圈的安装倒角、密封槽预留位置、滚道与滚动体的接触角都做了符合工程实际的还原。很多新手建模时容易忽略安装边界的细节，比如轴承内圈与轴的配合段长度、外圈与轴承座孔的配合公差带对应的几何间隙、轴承端面与轴肩/孔用挡圈的贴合面宽度，这些细节在这个数模里都做了对应预留，导入装配体后不需要再额外修整几何面，就能直接完成与周边零件的配合约束。

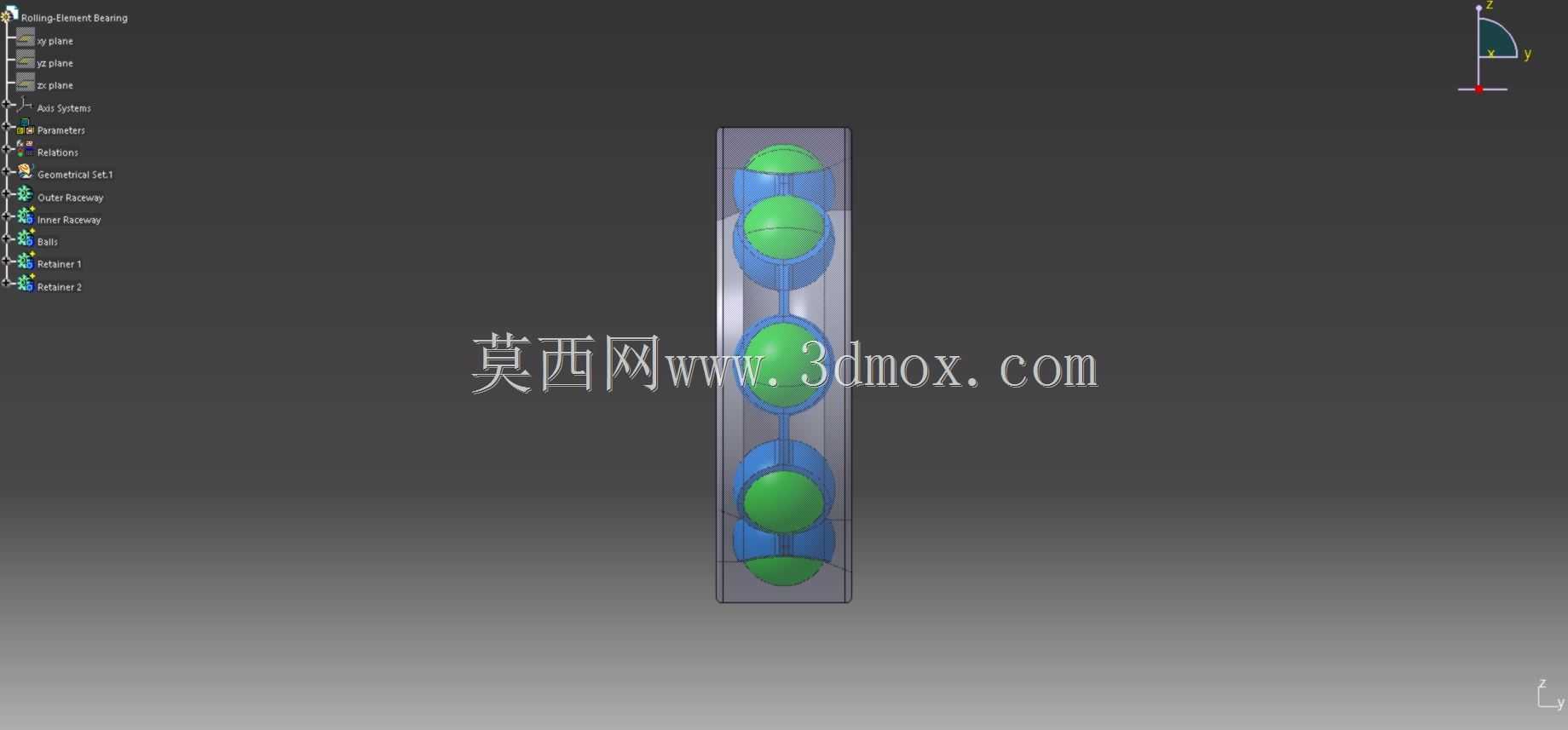

从结构特性来说，这个模型还原的深沟球轴承，滚动体采用均匀圆周排布，保持架的作用是将相邻滚动体分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时保证所有滚动体在滚道内均匀受力，不会出现局部载荷集中的问题。内外圈的滚道采用圆弧曲面设计，与滚动体的球面形成点接触副，既能承受稳定的径向载荷，也能在设备出现少量轴向窜动时承载一定的双向轴向力，适配多数普通传动场景的载荷需求，不需要额外增设推力轴承来分担轴向载荷，能有效简化轴系的整体结构，压缩设备的装配空间。

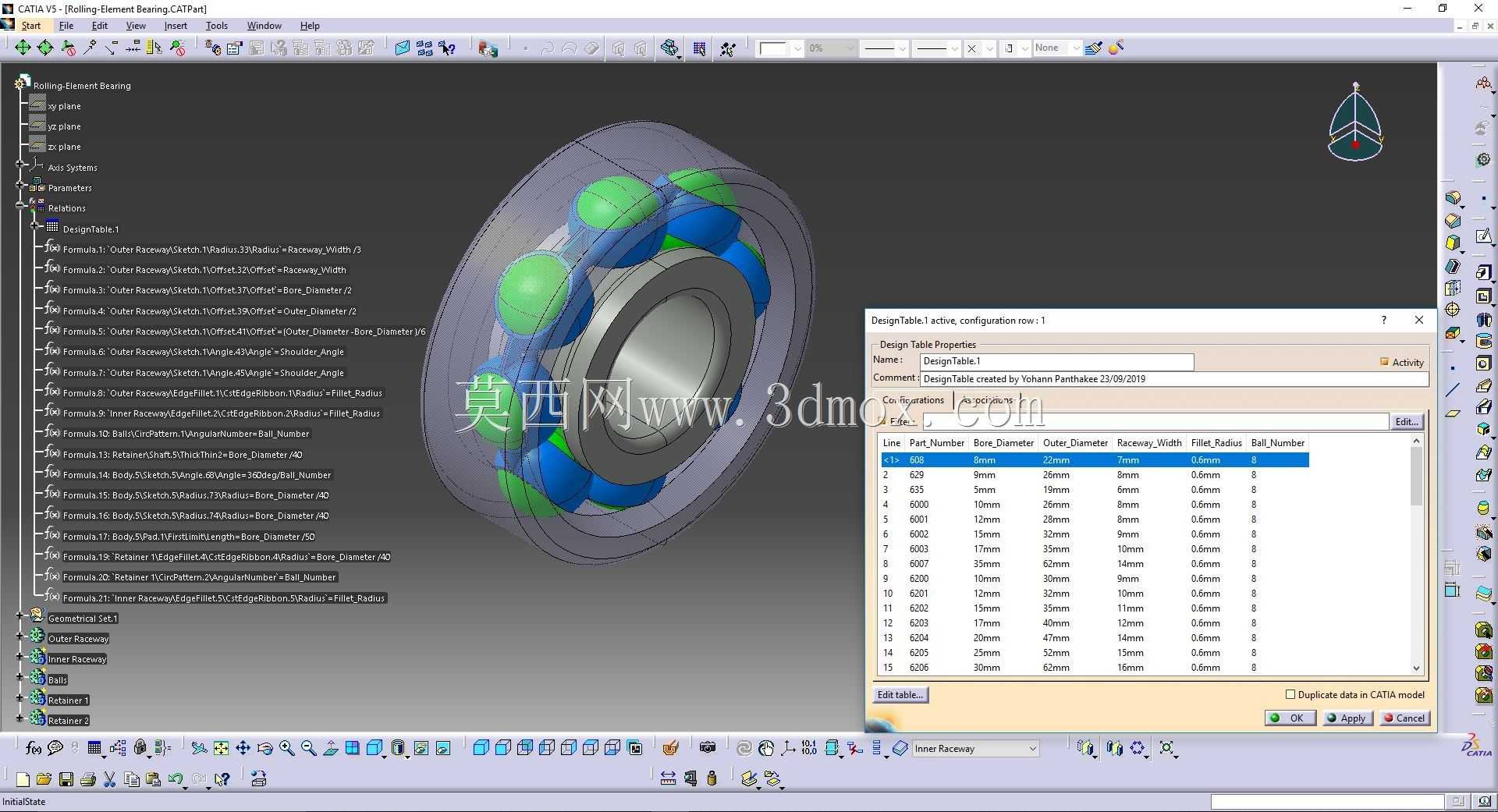

做参数化调整的时候，只需要修改滚动体直径、滚动体数量、内外圈滚道直径、轴承宽度这几个核心参数，就能快速衍生出同系列不同规格的轴承模型，不需要从零开始绘制草图、搭建装配约束，能大幅缩短不同项目里轴系设计的建模周期。建模时特意保留了各零件的独立建模特征，没有把整个轴承做成不可编辑的合并实体，设计人员可以根据实际项目需求，单独拆解出内圈、外圈、滚动体、保持架的零件文件，用于做有限元受力分析时的网格划分，也能根据实际使用场景修改密封结构、保持架材质对应的几何细节，比如需要在粉尘较多的工况使用时，可以直接在内外圈的密封槽位置添加防尘盖或者密封圈结构，不需要重新构建基础几何。

在安装边界的尺寸设定上，模型严格遵循了常规轴承安装的设计规范：内圈的定位轴肩高度低于内圈的拆卸高度，方便后续设备维护时用拉马拆卸轴承不会卡滞；外圈的轴承座孔挡肩尺寸也预留了标准拆卸间隙，不会出现轴承装入座孔后无法取出的问题；轴承的宽度尺寸与常用的轴承座孔深度、轴上配合段长度形成匹配，装配后不会出现轴承端面突出或者凹陷过多的问题，能保证锁紧螺母、端盖等固定零件能可靠压紧轴承端面，避免运转过程中轴承出现轴向窜动。很多人做设计时习惯只看轴承的内径外径宽度三个核心尺寸，忽略轴肩和挡肩的尺寸要求，最后装配时要么轴承装不到位，要么拆卸的时候把轴承或者轴肩撬坏，这个模型在建模时就把这些工程细节融入了几何结构里，调用的时候能直观看到各个安装位置的边界尺寸，减少设计失误的概率。

从运动仿真的适配性来说，模型里各零件的配合关系完全按照实际运转状态设置：内圈与轴保持同步旋转，外圈与轴承座保持相对固定，滚动体在滚道内做自转同时沿滚道公转，保持架随滚动体同步运转做圆周方向的分隔定位，导入运动仿真模块后不需要重新调整配合约束，就能直接模拟轴承的实际运转状态，用于校验轴系的运转灵活性、检查极限工况下是否会出现零件干涉，也能配合动力学仿真模块分析不同载荷下滚动体的受力分布，为轴承的选型校核提供直观的三维参考。
