螺旋轨道滚珠下落趣味演示结构

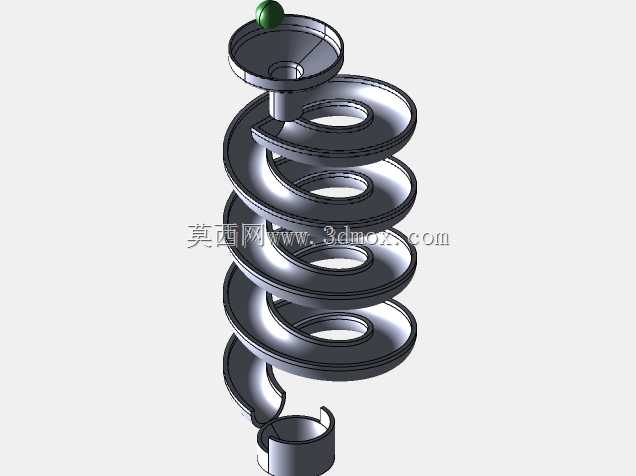

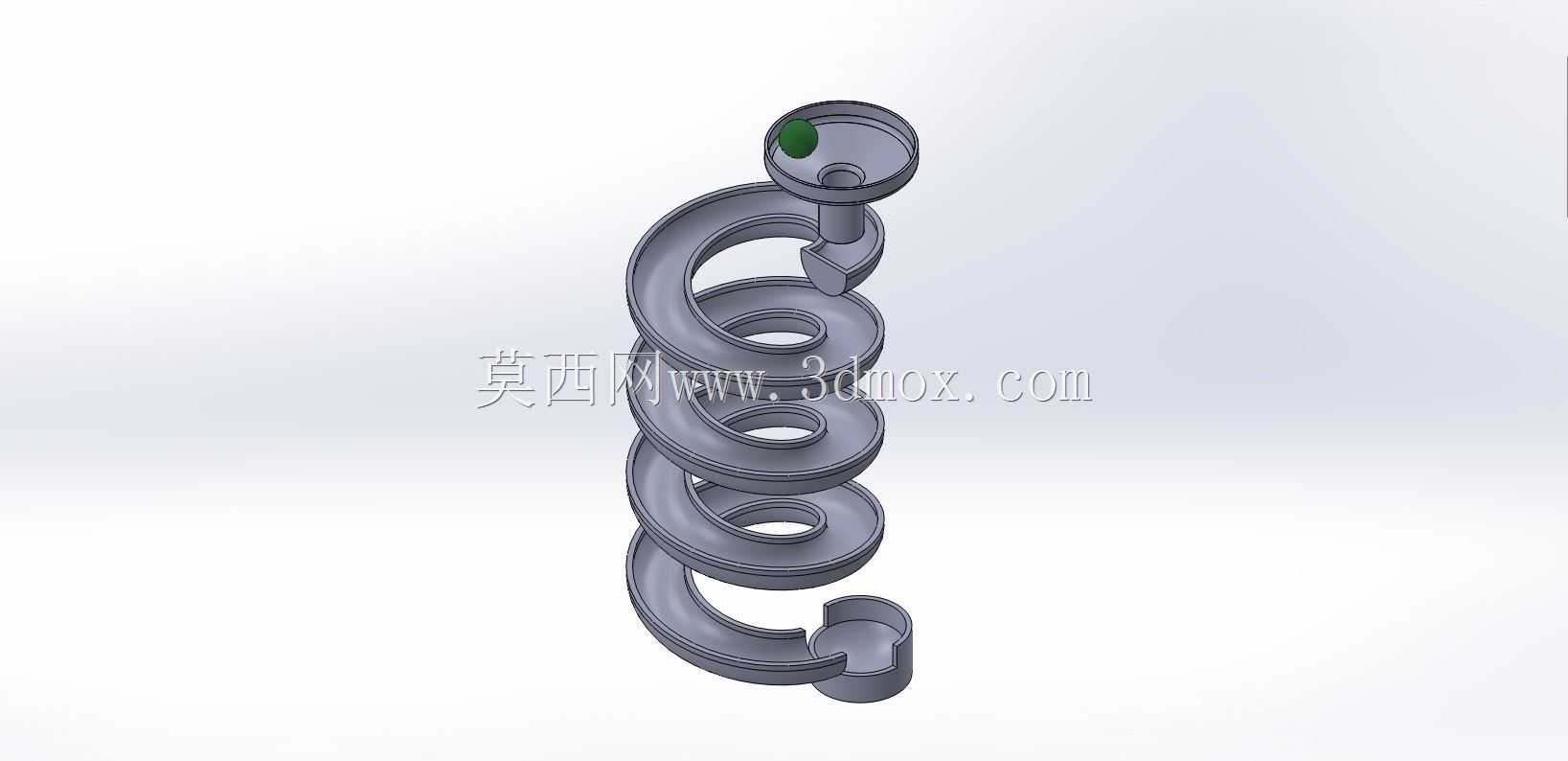

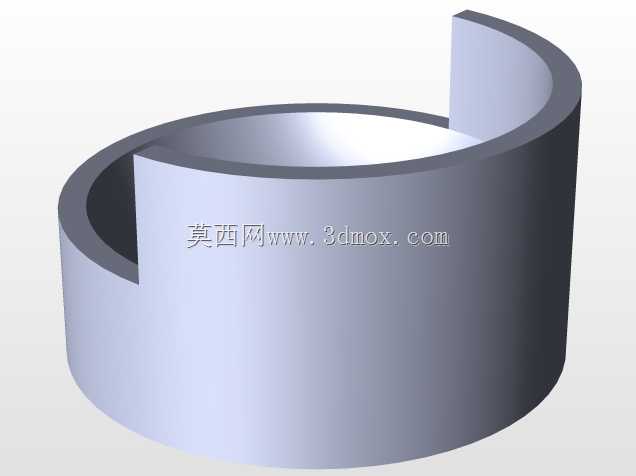

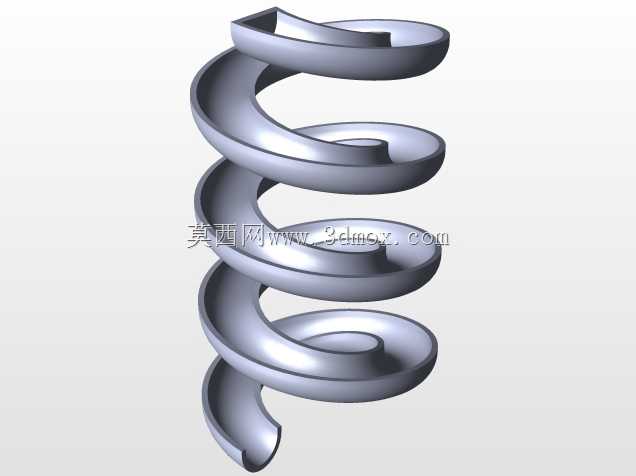

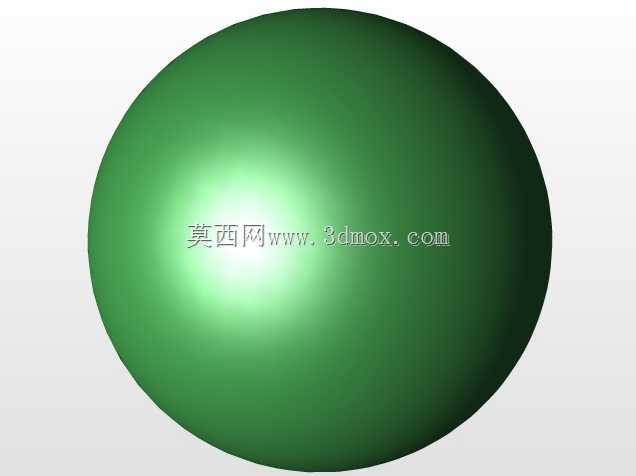

这套螺旋轨道结构核心依托重力驱动实现滚珠沿预设路径的连续下落运动，日常可用于物理运动规律演示、桌面趣味互动装置搭建，也能作为机械运动教学的具象展示载体，帮助初学者直观理解重力势能转化、物体沿曲面轨道运动的约束特性。从功能实现逻辑来看，结构整体为立式螺旋排布的封闭槽道，顶部设置入球承接口，底部设置出球承接位，滚珠从顶部入口投入后，会沿着连续螺旋向下的槽道逐圈滑落，全程被槽道侧壁约束不会脱轨，最终落到底部的承接槽内，完整呈现无动力条件下物体沿螺旋曲面的运动全过程。设计过程中首先要确认螺旋升角的取值范围，升角过大会导致滚珠下落速度过快，容易在轨道转弯处出现弹跳脱轨的问题，升角过小则会让滚珠卡顿在轨道中段无法依靠自重顺利滑落，需要反复调整螺旋导程与轨道曲率的匹配关系，保证滚珠在每一圈轨道上的运动速度处于合理区间。轨道的截面采用U型槽结构，槽宽尺寸略大于滚珠直径，两侧挡边高度设置为滚珠直径的三分之一，既能够给滚珠提供足够的侧向约束，避免运动过程中脱出轨道，也不会因为挡边过高遮挡滚珠的运动过程，方便观察整个运动轨迹。整体结构采用立式同轴螺旋布局，所有螺旋轨道的中心轴线保持重合，从顶部入口到底部出口的螺旋圈数经过排布优化，在有限的竖向高度内尽可能延长滚珠的运动路径，同时每一圈轨道的衔接处做平滑过渡处理，不存在台阶或者锐角拐点，避免滚珠经过时出现卡顿或者弹跳。安装边界方面，结构底部设置平整的安装贴合面，可直接放置在水平桌面或者固定在展示台面上，不需要额外的复杂固定结构，整体外轮廓为圆柱形，径向最大尺寸根据螺旋轨道的外圈直径确定，周边只需要预留少量空间避免遮挡滚珠投放与观察即可，不需要额外的配套辅助结构。在结构细节处理上，顶部入球口做扩口导向设计，方便使用者将滚珠准确投入轨道入口，底部承接槽做围边设计，避免滚珠滑落最终位置时弹出承接区域，每一段轨道的拼接位置都做对齐校验，保证内壁顺滑无错位，减少滚珠运动过程中的阻力。这类结构除了作为趣味演示装置使用，也可以拓展应用到物料分拣、小型零件输送的场景中，通过调整轨道的螺旋升角、槽道尺寸，适配不同规格的球状零件的无动力输送需求，依靠重力实现零件的缓降输送，不需要额外配置动力源，结构简单可靠，维护成本极低。建模过程中需要重点校验螺旋曲面的连续性，以及轨道槽宽与滚珠直径的间隙配合关系，间隙过大会导致滚珠在轨道内晃动幅度过大，运动轨迹不稳定，间隙过小则会增大摩擦阻力，导致滚珠无法顺利下滑，同时要确认每一圈轨道的衔接处曲率连续，避免出现曲率突变导致的运动冲击。
