带螺旋沟槽的中空圆柱凸轮结构

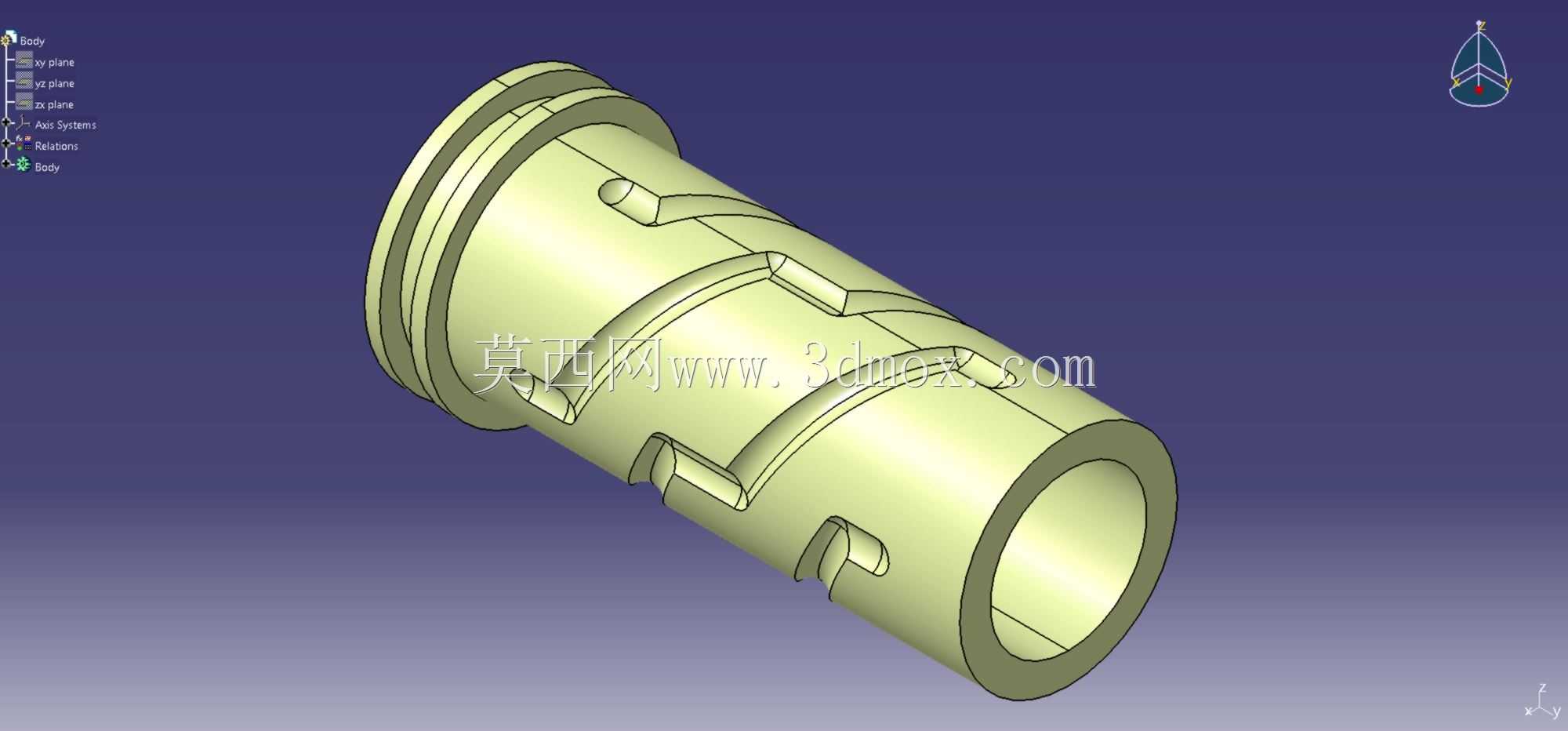

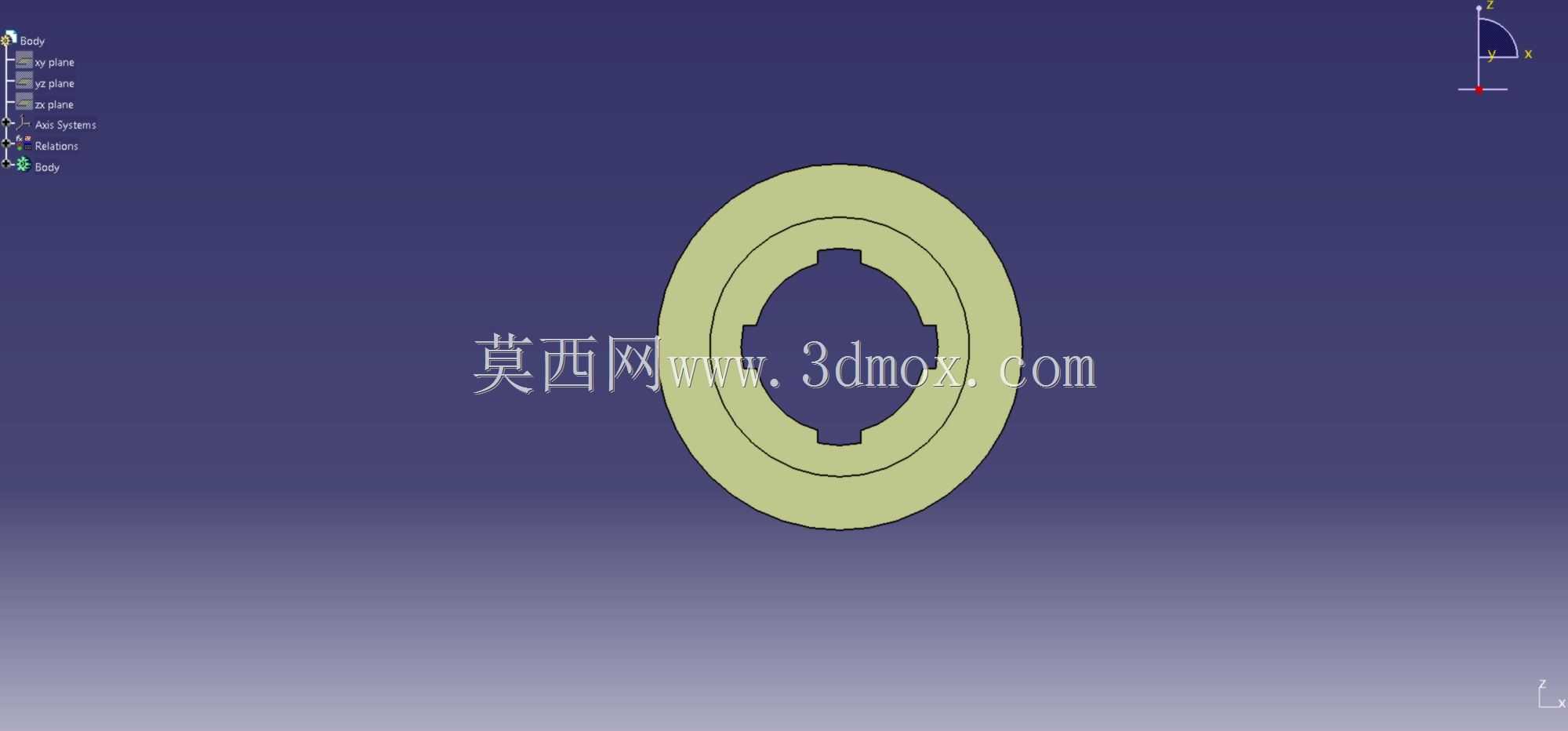

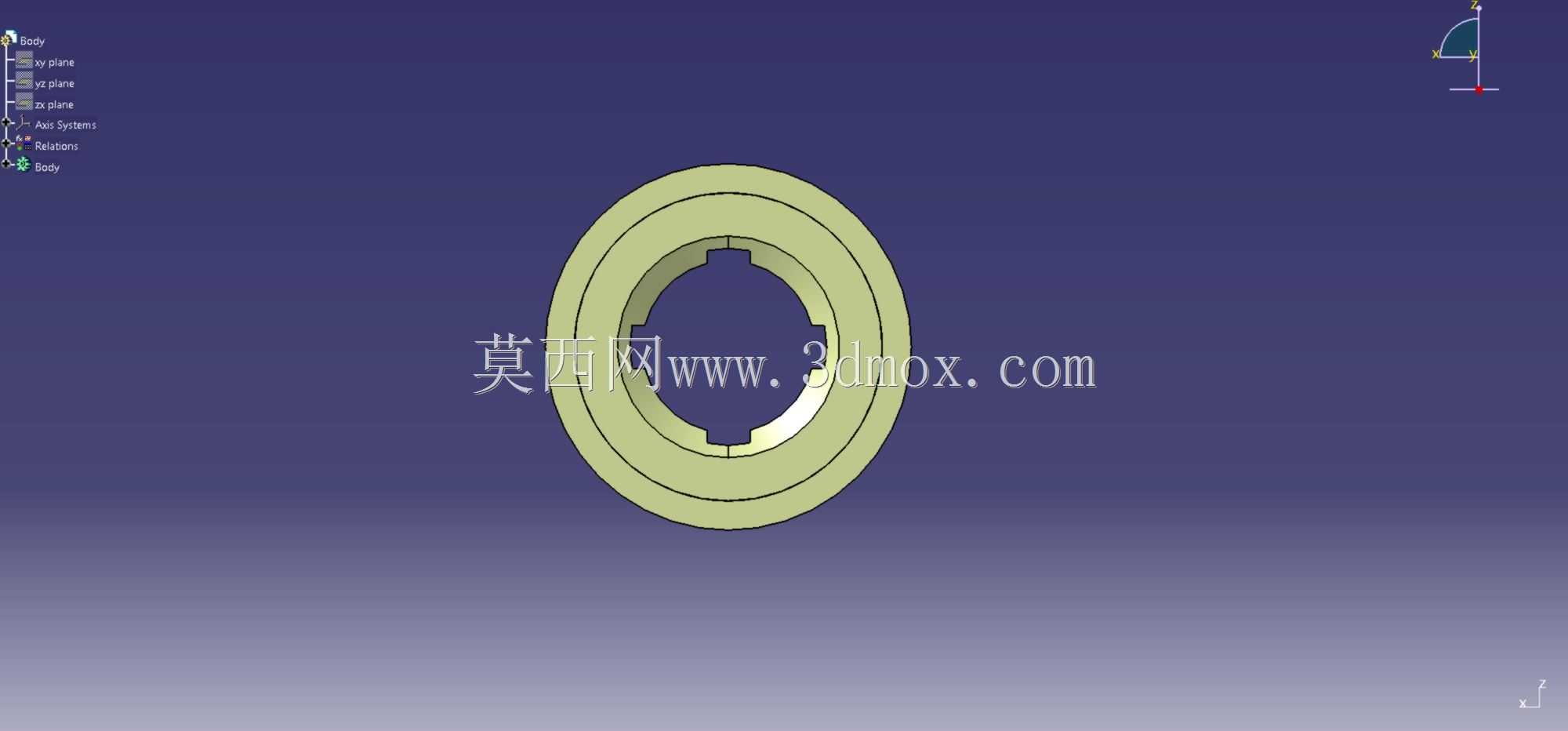

在自动化装配、轻工包装、纺织机械这类需要精准间歇往复动作的设备里，圆柱凸轮一直是核心传动部件，相比盘形凸轮，它能把驱动轴的旋转运动直接转化为从动件的轴向往复或者摆动，不需要额外的换向传动结构，整体传动链更短，高速运转下的动平衡表现也更优，适合每分钟数百次往复动作的工况。这个中空结构的圆柱凸轮，主体采用贯通式内孔设计，安装时可以直接套在设备的主轴或者导向轴上，两端预留的台阶轴颈用来匹配轴承座或者轴套定位，不需要额外设计转接法兰，能有效压缩传动单元的轴向安装空间，对于布局紧凑的多工位转盘设备来说，这种结构能省出至少15%的安装空间，给周边的执行元件留出更多布置余量。

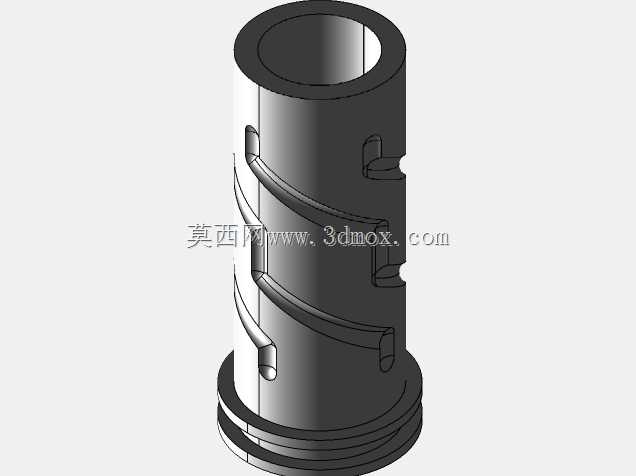

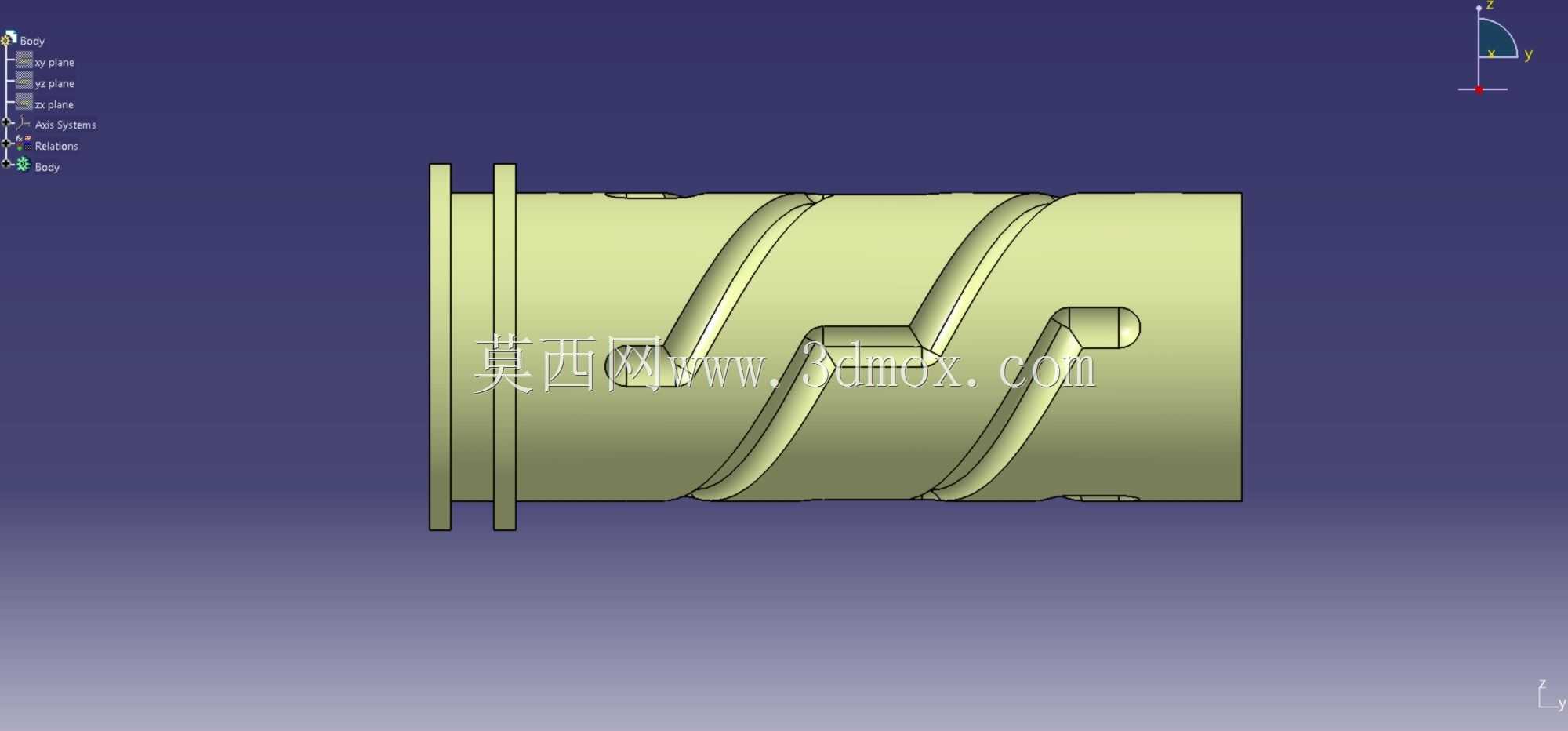

凸轮外圆柱面上加工的闭合螺旋沟槽，是整个零件的核心功能结构，沟槽的轨迹曲线直接决定了从动件的运动规律，设计时需要先根据工位动作的行程、启停时间、加速度要求，先推导从动件的位移曲线，再把位移曲线映射到圆柱展开面上，最后通过曲面造型生成连续的沟槽曲面，要注意沟槽侧壁的拔模角度和过渡圆角，避免从动件的滚子在沟槽内运动时出现卡滞或者硬冲击，尤其是在动作切换的拐点位置，要做平滑的曲率过渡，减少高速运转时的刚性冲击，降低设备运行的噪音和滚子磨损速度。

从结构细节来看，凸轮两端的凸缘结构一方面是作为轴向定位的基准面，安装时靠凸缘端面和轴承内圈端面贴合，保证凸轮的轴向位置精度，另一方面也能对沟槽内的润滑脂起到一定的密封留存作用，减少润滑脂在高速旋转时被甩出的概率，延长维护周期。沟槽的宽度尺寸需要和配套的从动滚子直径做公差匹配，一般预留0.02到0.05mm的间隙，既保证滚子能在沟槽内自由转动，又不会因为间隙过大导致传动反向间隙超标，影响工位定位精度。

实际应用中，这类圆柱凸轮常用来驱动多工位设备的分度摆杆、送料推杆，比如在胶囊充填机、纽扣装配机这类小型自动化设备上，凸轮随主轴匀速旋转，嵌在沟槽里的滚子带动摆杆按照预设的轨迹完成抬起、进给、落下、退回的循环动作，不需要额外的传感器和电控程序来控制动作时序，完全靠机械结构保证动作的同步性，相比气缸或者伺服电缸驱动的往复机构，它的动作可靠性更高，不会因为气源压力波动或者电控信号延迟出现动作错配，适合长时间连续运行的量产设备。

设计这类零件的时候，还要提前考虑加工工艺性，沟槽的曲面如果采用五轴铣削加工，要保证刀具的可达性，避免出现刀具无法加工到的死角，同时要预留后续磨削或者抛光的余量，保证沟槽侧壁的表面粗糙度达到要求，减少滚子运行时的摩擦阻力。中空内孔的尺寸公差一般选H7级，和安装轴采用间隙配合或者过渡配合，方便装配时的拆装调整，两端的轴颈和轴承配合的位置要选k6级公差，保证轴承内圈和轴颈的配合牢固，不会因为长期正反转出现跑圈的问题。另外，零件的材质一般选20CrMnTi做渗碳淬火处理，表面硬度能达到HRC58-62，芯部保持足够的韧性，既能承受沟槽和滚子接触时的接触应力，又能承受传动时的扭矩冲击，避免长期运行后沟槽出现压痕或者变形，延长零件的使用寿命。
