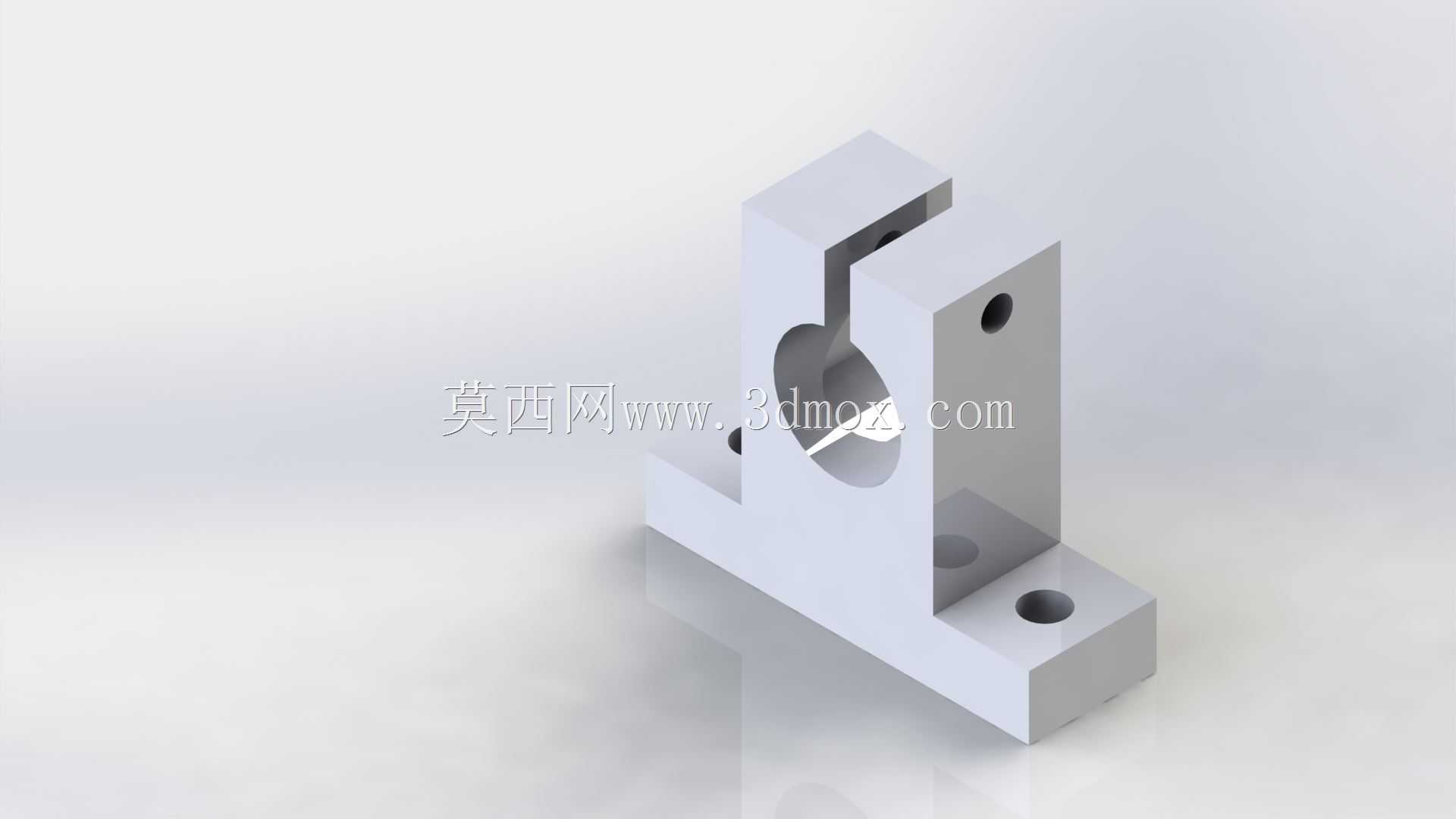

SK20立式轴承杆座支撑固定结构件

项目分类:3D模型 发布时间:2021-10-16 ID:327053
  • SK20立式轴承杆座支撑固定结构件
  • SK20立式轴承杆座支撑固定结构件

做传动结构设计的工程师大多碰到过光轴支撑的选型难题,尤其是小载荷、短行程的直线光轴布局场景,既要保证轴的同轴度,又要控制安装空间,还得兼顾装配调试的便利性,SK20这类立式轴承杆座就是针对这类需求开发的标准支撑构件。从实际应用场景来看,这类支座广泛用在小型自动化输送线的导杆支撑、3D打印设备的光轴固定、桌面型点胶机的导向轴座、小型包装设备的传动杆支撑工位,但凡用到直径20mm系列光轴做直线导向或者回转支撑的轻载工位,都能看到这类结构的身影。

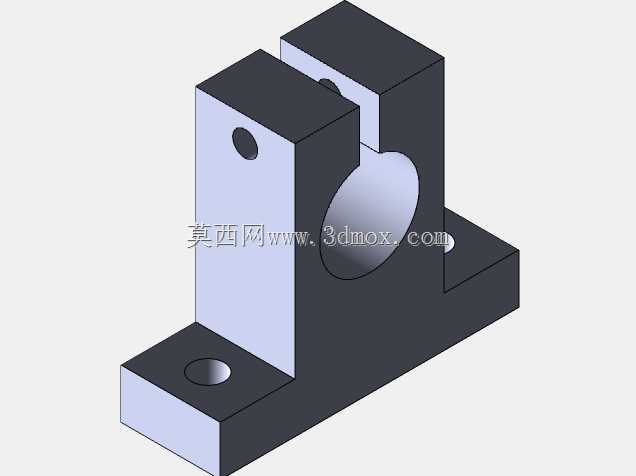

从功能特性上拆解,这个支座采用L型一体式立式结构,底部是带两个安装沉孔的法兰底板,竖直支撑臂上开有贯通的轴孔,轴孔侧方设计了开槽锁紧结构,搭配侧部的锁紧螺孔,穿入光轴后拧紧锁紧螺钉就能通过开槽的形变抱紧光轴,不需要额外加工轴肩或者配做定位套,装配时可以沿光轴轴向任意调整固定位置,调试阶段的适配性很强。竖直臂上的其余光孔是工艺减重孔,同时也能作为辅助走线或者附加检测元件的安装位,不会额外增加支座的整体重量,铸件或者型材加工的坯料经过铣削加工后,安装面的平面度可以控制在0.02mm以内,能保证光轴安装后的直线度,避免轴系卡滞。

聊到设计思路,这类支座的结构逻辑完全是从装配优先级出发的:首先确定适配的轴径为20mm,以此为核心反推支撑臂的厚度,要保证抱紧力足够同时不会因为锁紧力过大导致轴孔形变夹伤光轴表面,所以开槽的宽度控制在2mm,既保留足够的形变余量,又不会让支撑臂的刚性下降太多。底部安装孔的孔距设计参考了通用铝型材的安装孔位标准,两个沉孔的中心距刚好匹配40系列铝型材的槽间距,不管是直接锁在型材框架上,还是固定在钢板加工的工作台面上,都不需要额外做转接板,减少了装配的零件数量。轴孔的中心高做了标准化设计,和同系列的SK系列支座保持安装尺寸互换,后期设备维护更换时不需要重新调整轴系的高度位置,直接替换就能恢复精度。

再说到安装边界的尺寸细节,这个支座的整体高度控制在60mm左右,底板的长宽尺寸为40mm见方,安装沉孔可以容纳M6的内六角圆柱头螺钉,沉孔深度足够让螺钉头完全埋入底板平面,不会出现螺钉头凸出导致支座安装不平的问题。竖直支撑臂的厚度为20mm,轴孔的中心到底板安装面的高度为30mm,这个高度尺寸是经过载荷校核的,在承受500N以内的径向载荷时,支撑臂的形变位移量不超过0.01mm,完全满足轻载传动场景的精度要求。侧部的锁紧螺孔为M5规格,采用细牙螺纹,锁紧时的进给量更易控制,不会因为锁紧力过大导致轴孔失圆,锁紧后光轴的轴向保持力可以达到800N以上,常规工况下不会出现光轴窜动的问题。

实际装配的时候要注意,先把支座通过底部螺钉预锁在安装基面上,不要完全拧紧,再穿入光轴,调整好光轴的水平度或者同轴度之后,先锁紧侧部的抱紧螺钉,再拧紧底部的安装固定螺钉,这样可以避免安装应力导致的轴孔偏斜,保证光轴转动或者滑动时的顺畅度。如果是用在回转支撑的场景,轴孔内可以配套压入同尺寸的直线轴承或者深沟球轴承,这个支座的轴孔公差设计为H7,刚好适配标准轴承的外径公差,压装后不会出现轴承外圈跑圈的问题,能有效延长轴承的使用寿命。和卧式的支撑座相比,这种立式结构的占用安装平面面积更小,在设备框架空间紧凑的场景下,能大幅节省安装位,尤其是多根平行光轴排布的工位,立式支座的排布间距可以做得更小,让整体设备的结构更紧凑。
