SK16立式开口型直线轴承固定支座

项目分类:3D模型 发布时间:2021-10-16 ID:327054
  • SK16立式开口型直线轴承固定支座
  • SK16立式开口型直线轴承固定支座

做非标自动化设备的结构设计时,光轴导向的支撑固定一直是容易踩坑的环节,尤其是16mm直径的常用光轴,既要保证支撑刚性,又要方便后期调整维护,SK16这款立式开口轴承杆座就是针对这类场景做的成熟结构。日常在3C电子组装线的移载模组、包装设备的送料导向机构、小型检测设备的探针升降滑台里,这类支座的出镜率非常高,它主要承担的作用就是给直线光轴提供垂直安装面的刚性支撑,同时通过开口夹紧结构实现光轴的轴向位置微调,不用完全松脱紧固件就能调整轴的伸出长度,对现场调试来说能省不少功夫。

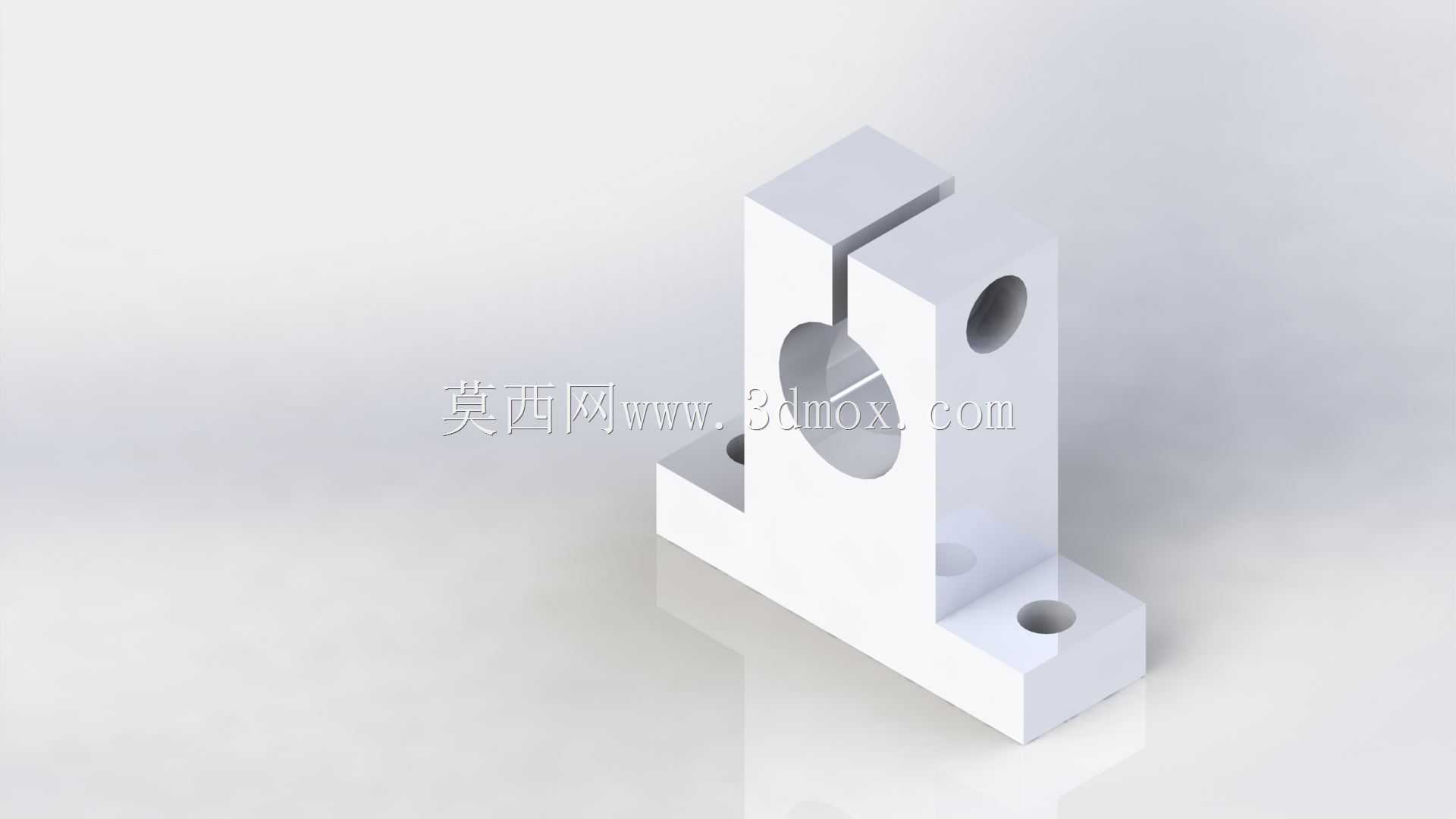

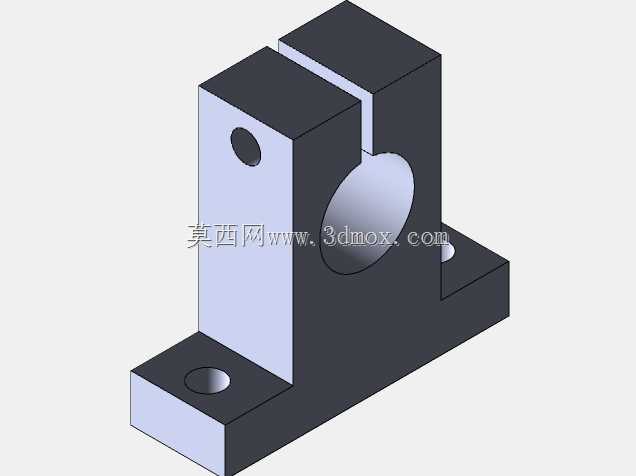

从结构设计逻辑来看,这款支座采用L型立式布局,底部是带两个安装沉孔的法兰底座,安装面做了精铣处理,保证和设备安装基板贴合时没有翘曲间隙,两个安装孔的孔距是按照16mm光轴支撑的通用载荷标准设定的,适配M5或者M6的内六角圆柱头螺钉,沉孔深度刚好能把螺钉头完全埋入,不会突出底座平面影响安装贴合度。支座的主体支撑部分是竖直的立臂,中间加工出和16mm光轴适配的半圆支撑槽,槽的上方开了一条贯通的夹紧缝,缝宽控制在1.5-2mm之间,立臂的侧面加工了一个横向的螺纹锁紧孔,当光轴穿入支撑槽调整到合适位置后,拧入紧定螺钉就能让夹紧缝收缩,把光轴牢牢抱死,这种开口夹紧的设计相比传统的顶丝直接顶轴的固定方式,不会在光轴表面顶出凹痕,也能避免长期运行后顶丝松动导致的轴移位,固定可靠性要高很多。

很多新手做设计时容易忽略这类支座的安装边界,这款SK16支座的总高度是按照16mm光轴的支撑跨距要求设计的,立臂的厚度足够抵抗光轴上滑块运动带来的侧向弯矩,不会因为悬臂受力导致立臂变形。底座的长度和宽度尺寸刚好能覆盖两个安装孔的受力范围,不会因为底座太小导致安装时基板局部应力集中。需要注意的是,安装时要先把底座的两个固定螺钉拧到半紧状态,调整好支座的轴向位置,保证支撑槽和光轴的同轴度,避免光轴穿入后出现别劲的情况,等光轴调整到预设位置、锁紧侧面的紧定螺钉之后,再把底座的安装螺钉完全拧紧,这样能保证光轴的直线度,减少直线轴承运行时的阻力和磨损。

在实际应用场景里,这类支座经常成对使用,分别布置在光轴的两端,给直线运动单元提供稳定的导向支撑,比如在小型点胶机的Z轴升降机构里,两个SK16支座固定在Z轴立板上,支撑16mm的镀铬光轴,直线轴承带着点胶头沿着光轴上下运动,因为支座的夹紧结构可以微调光轴的平行度,哪怕安装板的加工精度有一点误差,也能通过调整支座位置补偿,不会出现卡滞的问题。还有在皮带输送线的挡料机构里,光轴上安装可调挡块,用SK16支座把光轴固定在输送线的侧架上,需要调整挡料位置的时候,只需要松开侧面的紧定螺钉,就能滑动光轴调整挡块的位置,调整完直接锁紧就行,不用拆卸整个支座,维护效率很高。

从加工工艺的角度来说,这款支座的支撑槽内孔粗糙度要求达到Ra1.6,保证和光轴表面贴合紧密,夹紧的时候受力均匀,不会因为内孔粗糙导致夹紧力不均出现轴歪斜的情况。夹紧缝的加工要保证缝的两侧平行,不能有偏斜,否则锁紧的时候会导致内孔变成椭圆,抱紧光轴的时候出现局部应力过大,长期使用会磨损光轴表面。立臂侧面的锁紧螺纹孔要和夹紧缝垂直,保证紧定螺钉拧紧的时候,夹紧缝的收缩量均匀,不会出现一侧缝大一侧缝小的情况。底座的安装面和支撑槽的轴线要保证垂直,公差控制在0.02mm以内,否则光轴安装后会出现倾斜,导致直线轴承运行时的摩擦力增大,缩短使用寿命。

做设备选型的时候,要根据光轴的受力大小选择对应的规格,SK16适配的是16mm直径的光轴,适合径向载荷在500N以内的导向场景,如果载荷更大就要选更大规格的支座,不能勉强代用,否则长期运行会出现支座变形、光轴下垂的问题,影响设备的运行精度。另外在安装的时候,不要把侧面的紧定螺钉拧得过紧,否则会导致夹紧缝过度收缩,把光轴夹出变形痕迹,一般拧紧力矩控制在2-3N·m就足够提供可靠的抱紧力,过紧反而会损伤零件。
