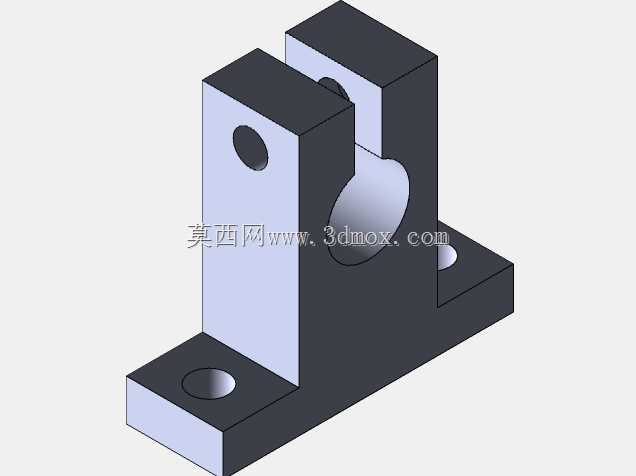

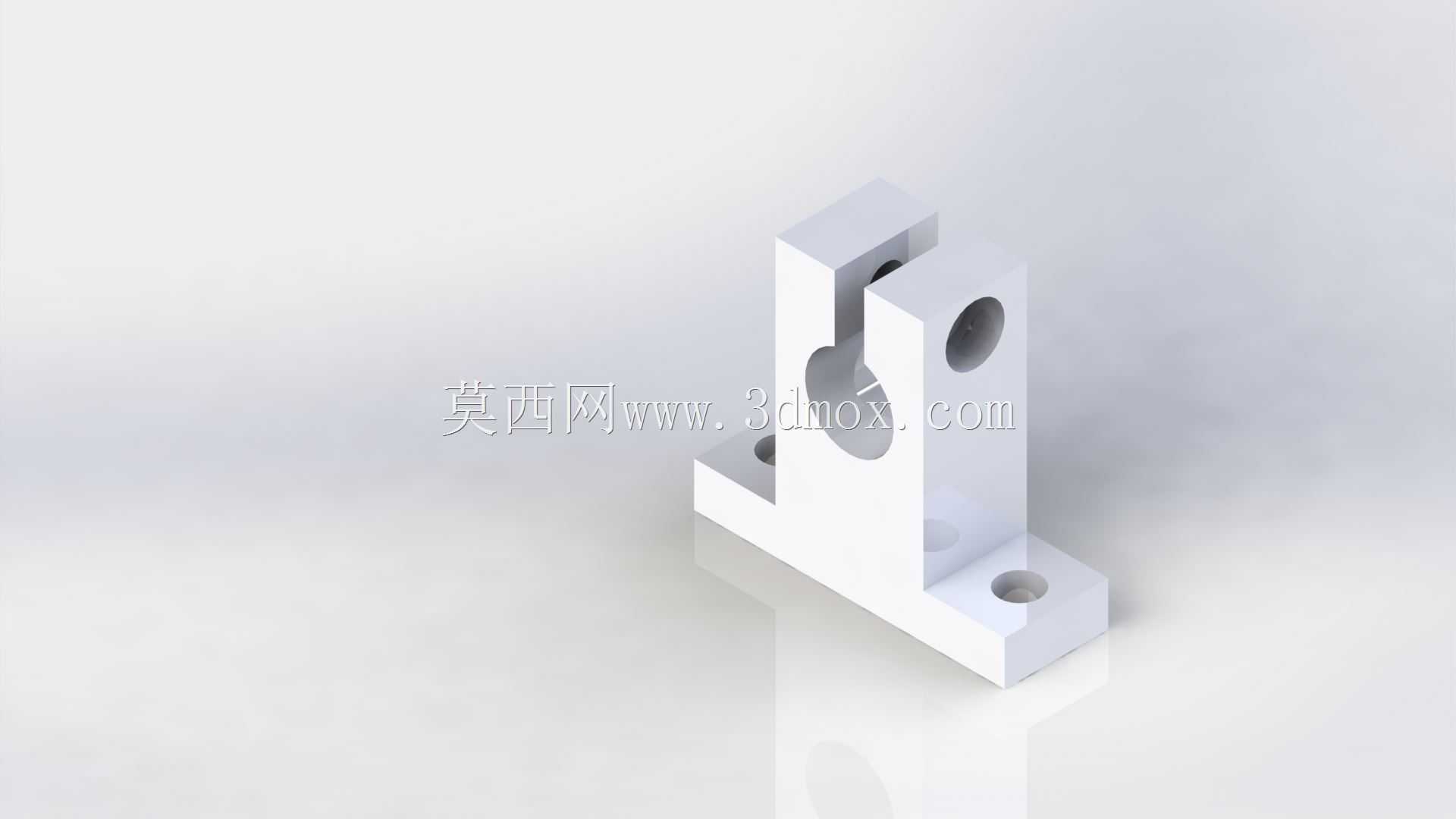

在轻工输送线、小型自动化装配工位、桌面级实验设备的传动布局里,这类立式轴承支撑座的出镜率一直不低,它的核心作用是给直径12mm的光轴类传动件提供稳定的径向支撑,抵消轴系运转过程中产生的径向跳动,同时把轴系的负载平稳传递到设备安装基板上,避免轴端因为悬臂受力出现挠曲变形,影响传动精度。从结构设计来看,这个支撑座采用L型一体式立式布局,底部是带两个安装沉孔的水平安装翼,两个沉孔的中心距按照常规小型传动座的安装规范设定,适配M5规格的内六角安装螺栓,沉孔深度刚好可以把螺栓头完全埋入座体平面,不会出现螺栓头突出干涉底部安装面的问题,安装时只需要在基板上预先打好对应位置的通孔,从基板下方穿入螺栓锁紧即可,安装过程不需要额外做沉孔避让,对现场装配的容错率比较高。座体的竖直支撑段做了加厚处理,支撑段上开设的轴孔是整个零件的核心功能位,孔的内壁按照轴承配合的公差要求设计,刚好可以压入适配的直线轴承或者深沟球轴承,孔的一侧开有贯通的锁紧槽,搭配侧面的锁紧螺纹孔,当轴承压入座孔后,可以通过拧紧锁紧螺钉收紧槽口,把轴承外圈完全抱紧固定,避免轴承在轴系运转过程中出现外圈跟转、轴向窜动的问题,这种锁紧结构相比过盈压装的方式,后期维护更换轴承时不需要专门的拔销工具,只需要松开锁紧螺钉就能轻松取出轴承,大幅降低了设备运维的拆装难度。在座体竖直段的顶部还做了U型开槽结构,这个结构不是冗余设计,一方面是为了减少座体整体的材料用量,降低零件自重,另一方面是给轴系上配套的挡圈、轴用卡簧预留了安装操作空间,装配时不需要把整个轴完全穿入座体,就能从开槽位置完成卡簧的安装调整,对小空间内的装配作业非常友好。很多新手设计这类支撑座的时候容易忽略安装面的平面度要求,这个座体的底部安装面和轴孔的垂直度公差控制在0.02mm以内,保证轴安装完成后和安装基板保持垂直,不会因为座体本身的形位公差导致轴系出现别劲、运转卡滞的问题。在实际选型应用的时候,需要注意这个支撑座的安装边界:座体总高度要和同轴线的另一端支撑座保持等高,避免轴系出现倾斜;底部两个安装孔的跨距决定了座体的抗倾覆能力,在有冲击负载的应用场景下,可以在安装翼和基板之间增加薄型调整垫片,抵消安装面的平面度误差,同时提升连接的刚性。另外座体的轴孔中心到底部安装面的高度是固定值,选型时要核算轴系安装完成后,轴上配套的同步轮、联轴器等传动件不会和安装基板或者周边的结构件发生运动干涉,这个高度值的设计也参考了常规小型传动件的安装半径,适配市面上绝大多数12mm轴径配套的标准传动配件,不需要额外做定制调整。从受力角度分析,一体式的L型结构没有拼接缝,相比装配式的支撑座刚性更好,在轴系转速不超过3000rpm、径向负载在500N以内的应用场景下,完全可以满足长期稳定运行的要求,不会出现支撑段变形、连接松动的问题。座体的边角位置都做了R1左右的倒角处理,既避免了加工过程中出现的锐边割手问题,也减少了热处理或者加工过程中应力集中导致的零件开裂风险,这些细节设计虽然不起眼,但在批量加工和现场装配的时候能减少很多不必要的麻烦。
