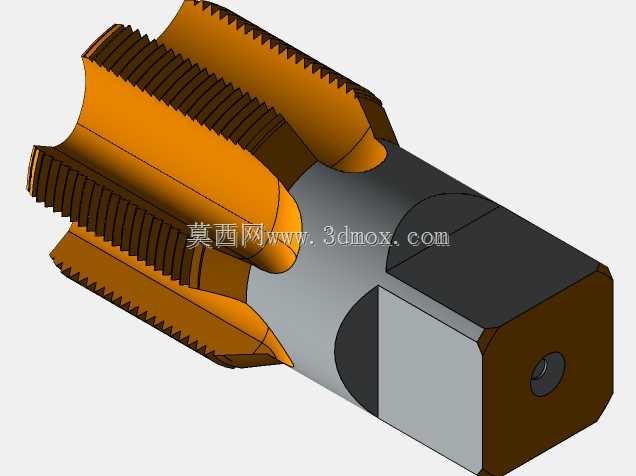

BSP抽头钻头结构设计三维数模

在管道安装、液压管路预制、气动系统装配这类需要加工BSP管螺纹内螺纹的作业场景里，抽头钻头是能同步完成底孔钻削与螺纹攻丝的复合加工刀具，区别于常规先钻底孔再换丝锥攻丝的分步工序，这类复合刀具能减少换刀频次，在批量管接头螺纹加工工位上，能有效压缩单工位加工节拍，降低多次装夹带来的螺纹同轴度误差。从结构设计逻辑来看，这款刀具的切削段采用多刃排布，钻削部分的刃口角度适配BSP管螺纹对应的底孔直径要求，攻丝段的牙型轮廓严格匹配BSP螺纹的55度牙型角参数，刃部的排屑槽采用螺旋槽结构，加工过程中切屑能顺着槽体顺畅排出，避免切屑堆积在孔内刮伤已加工螺纹表面，也能减少切屑卡滞导致的刀具崩刃风险。刀具的夹持段设计为方尾结构，能和钻床、攻丝机或者加工中心的丝锥夹头可靠配合，方头的尺寸匹配通用丝锥夹套的装夹公差，装夹时不会出现打滑、偏转的问题，保证加工过程中刀具的回转精度。从安装边界来看，刀具的整体长度适配常规台式钻床的主轴行程范围，切削段的最大外径对应BSP常用规格的螺纹大径，加工时不需要额外调整机床的装夹空间，能直接在现有管螺纹加工工位上替换使用。在实际使用场景中，这类复合钻头多用于水暖管件加工车间的批量生产，或是设备维修现场的管路抢修作业，不需要携带多把刀具就能完成内螺纹加工，尤其适合现场配管时的非标孔位加工，避免因底孔直径偏差导致的螺纹滑牙、密封失效问题。设计时针对BSP螺纹的密封特性，攻丝段的牙顶和牙底预留了合适的公差带，加工出的螺纹能和对应的BSP外螺纹接头配合，满足管路系统的密封要求，不需要额外二次修磨牙型。刀具的刃部采用阶梯式过渡，钻削刃和攻丝刃之间的过渡段做了圆弧倒角处理，加工时从钻削底孔到攻丝成型的过程受力平缓，不会出现突然的切削负载跳变，能降低机床主轴的冲击载荷，也能延长刀具的单次刃磨使用寿命。排屑槽的槽深经过优化，既保证了足够的切屑容纳空间，又不会因为槽深过大降低刀体的整体刚性，在加工铸铁、铜合金这类常用管路材质时，能保持稳定的切削状态，不容易出现断刀问题。夹持端的中心位置设计有工艺定位孔，在刀具刃磨时可以用顶尖定位，保证重磨后切削刃的同轴度，避免重磨后出现刃口偏摆导致的螺纹牙型偏差。
