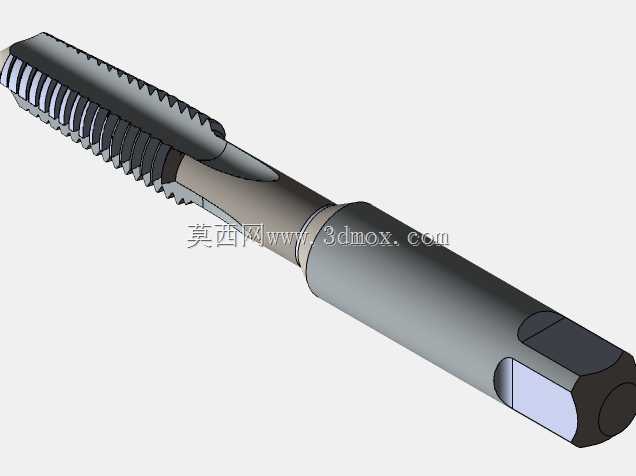

机加工用直槽内螺纹加工丝锥结构

在常规机械加工的内螺纹成型工序里，这类直槽丝锥是小批量生产、修配作业场景中应用最广泛的切削刀具，不管是普通台式钻床的手动攻丝工位，还是加工中心的刚性攻丝工序，都能见到同结构刀具的应用。不同于螺旋槽丝锥针对盲孔排屑的优化设计，这款直槽结构的丝锥更适配通孔内螺纹的加工作业，切削过程中产生的铁屑会沿着槽体直接向孔底方向排出，不会出现铁屑缠绕刀体刮伤已加工螺纹牙型的问题，在加工塑性偏低的铸铁、铸铝类工件时，排屑表现会更稳定。从结构设计逻辑来看，这款丝锥的工作段分为切削锥与校准段两部分，前端切削锥做了不等径的齿形错落设计，每一圈切削齿的吃刀量按照梯度分配，最前端的齿承担主要的切削余量，向后逐齿递减切削负载，最后几圈校准齿的牙型完整度与螺纹塞规的通止段牙型精度保持一致，攻丝到位后可以直接完成螺纹牙型的修光校准，不需要额外的二次修牙工序。刀体的槽型采用等宽直槽设计，槽底的圆弧半径经过针对性优化，既保证了排屑空间足够容纳M6到M12规格螺纹加工时产生的铁屑体积，又不会因为槽深过大削弱刀体的整体抗扭强度，避免攻丝过程中遇到硬质点时出现断刀的问题。夹持端采用标准的方尾结构，方头的对边尺寸与通用丝锥夹头的夹持公差完全匹配，装夹时不需要额外定制夹套，不管是普通的T型手动丝锥扳手，还是机床用的浮动攻丝夹头，都能实现可靠夹持，方尾的侧面与夹头的驱动面贴合后，可以有效传递攻丝所需的扭矩，不会出现打滑磨损刀尾的问题。在实际选型适配时，这款丝锥的切削锥长度对应不同的加工工况做了区分，长切削锥的版本适合加工通孔类工件，切入时的导向性更好，不会出现攻丝偏斜导致的螺纹牙型歪斜问题；短切削锥的版本可以适配浅盲孔的加工作业，减少孔底需要预留的退刀空间。刀体的芯厚设计沿着轴向从切削端向夹持端逐渐递增，越靠近夹持位置的芯部直径越大，整体刚性呈梯度提升，既保证了前端切削部分有足够的容屑空间，又能让后端承受更大的攻丝扭矩，在加工钢类工件时，只要搭配适配的切削液，就能稳定完成2到3倍径深度的内螺纹加工，不会出现刀体颤振导致的螺纹牙型表面粗糙度超差问题。日常使用过程中，这类丝锥的安装需要保证刀体与工件待加工孔的同轴度误差控制在0.05mm以内，浮动攻丝夹头可以自动补偿小范围的同轴度偏差，手动攻丝时则需要在切入前两圈时保持丝锥垂直于工件表面，避免切入偏斜导致的螺纹烂牙、丝锥折断问题。针对不同的加工材质，这款丝锥的切削参数也有对应的适配区间，加工低碳钢类工件时，切削转速控制在每分钟10到15转即可，进给量匹配螺纹的螺距保持同步，避免出现乱牙问题；加工铸铁类工件时，可以适当提高转速，同时不需要大流量的切削液冲刷，压缩空气吹走铁屑就能保证加工稳定性。从安装边界来看，这款丝锥的整体长度符合国标机用丝锥的尺寸规范，夹持端的直径与标准钻套的内孔尺寸匹配，不需要对现有设备的刀库、夹头做任何改造就能直接换装，在普通摇臂钻床、数控钻铣床、加工中心上都能通用，适配性覆盖了绝大多数常规机加工设备的攻丝工位需求。
