双螺杆式平行夹持工装结构设计

在机加工工位的小件夹持、装配线的工件对位固定、维修场景的零部件稳固作业中，这类双螺杆平行夹钳是出镜率极高的手动夹持工具，区别于普通台虎钳的固定安装属性，它的便携属性更强，不需要提前锁死在工作台面上，可根据作业需求随时挪动位置，适配临时夹持、多工位流转的作业场景。从实际使用逻辑来看，它的核心作用是通过螺杆的旋紧力，带动两块平行夹块产生相向的夹紧力，将待加工、待装配的工件牢牢固定在两块夹块之间，避免作业过程中工件移位、晃动，影响加工精度或者装配对位准确性，尤其适合夹持板状、条状的规则外形工件，两块夹块的平行接触面可以让夹持力均匀分布在工件接触面上，不会像单点夹持那样造成工件局部压痕或者夹持不稳的问题。

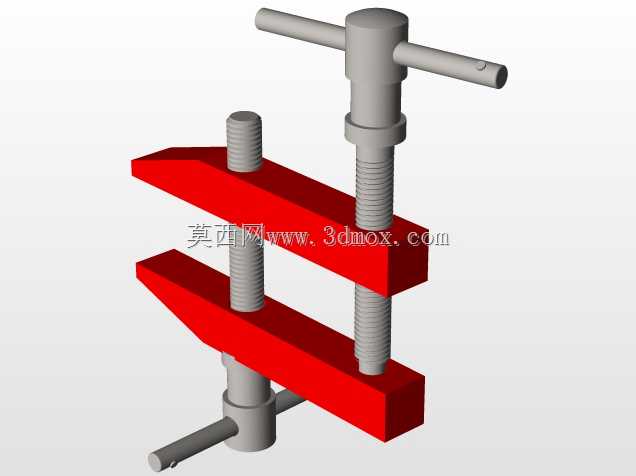

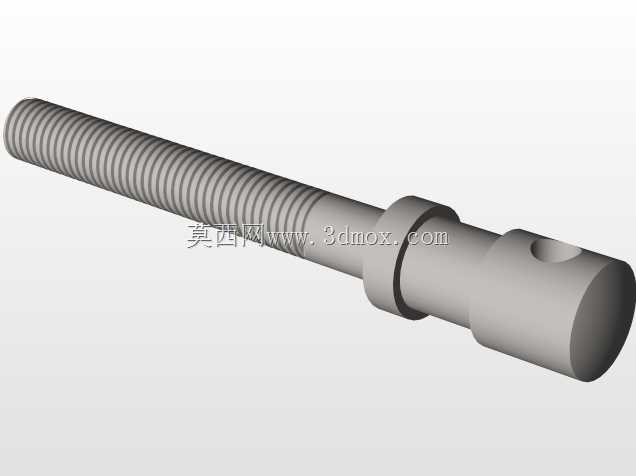

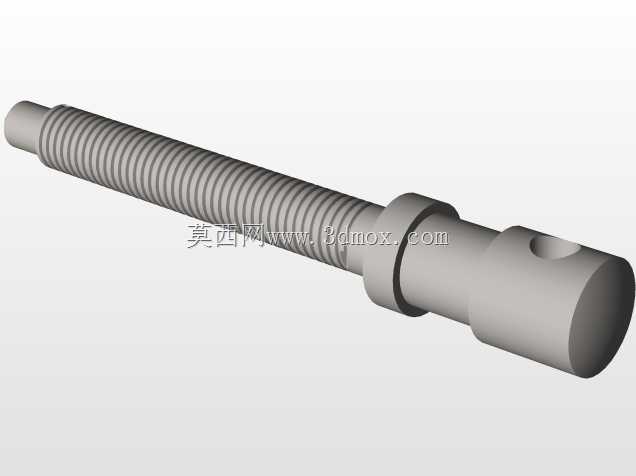

从结构设计思路来看，这款夹钳采用双导向螺杆搭配单根驱动螺杆的布局，其中一根螺杆贯穿两块夹块的光孔位置，只起到导向限位作用，保证两块夹块在开合过程中始终保持平行状态，不会出现偏摆、夹块歪斜的情况，另一根带T型手柄的螺杆为驱动件，螺杆与上夹块为螺纹配合，与下夹块为转动限位配合，当转动T型手柄时，螺纹传动会带动上夹块沿着两根螺杆的轴向上下移动，实现夹口的开合动作，这种布局相比单螺杆夹钳，夹块的运动稳定性更好，夹持大尺寸工件时不会出现夹块一端翘起的问题，夹持力的传递也更均匀。夹块本身采用了加宽的平直接触面设计，接触面上没有额外的齿纹结构，适合夹持表面精度要求较高的工件，不会在工件表面留下压痕，若需要夹持粗糙度较高、易打滑的工件，也可自行在夹块接触面加装防滑垫片，拓展使用场景。

从安装与尺寸边界来看，这款夹钳的整体结构没有额外的固定安装位，属于便携式手动夹具，整体外轮廓尺寸适配单手搬运的需求，T型手柄的长度设计兼顾了力矩输出与操作空间需求，转动手柄时不需要借助额外的加力杆，仅靠手部力量即可产生足够的夹紧力，适配大部分轻负载的夹持作业场景。夹块的开合行程由驱动螺杆的有效螺纹长度决定，可覆盖常规小尺寸工件的夹持厚度范围，双导向螺杆的直径经过匹配设计，既不会因为螺杆过细导致夹块运动时出现晃动，也不会因为螺杆过粗增加整体重量、提升操作负担。在实际建模过程中，需要重点关注螺杆与夹块的配合公差，导向螺杆与夹块光孔之间采用间隙配合，保证夹块滑动顺畅无卡滞，驱动螺杆与上夹块的螺纹配合需要保证传动顺滑，无咬死、卡顿的问题，同时下夹块与驱动螺杆的端部需要做转动限位结构，保证螺杆转动时不会从下夹块脱出，同时能将螺杆的转动转化为夹块的直线运动。T型手柄与驱动螺杆的连接采用过盈配合加横销固定的结构，避免大力度旋紧时手柄与螺杆之间出现打滑、脱落的问题，手柄的两端做了圆角处理，提升手动旋转时的握持舒适度，不会划伤操作人员手部。夹块的边角位置全部做了倒钝处理，去除加工毛刺，避免搬运、使用过程中划伤操作人员，同时也能减少应力集中，提升夹块的结构强度，在承受较大夹紧力时不会出现边角崩裂的问题。

在实际应用中，这类夹钳除了常规的机加工、装配场景使用，还可作为焊接作业的临时固定工装，将待焊接的两个板件对齐夹紧后再进行点焊、满焊作业，保证焊接位置的对位精度，也可用于木工场景的小木料粘接固定，夹紧力均匀且不会压坏木料表面，适配多行业的轻负载夹持需求。
