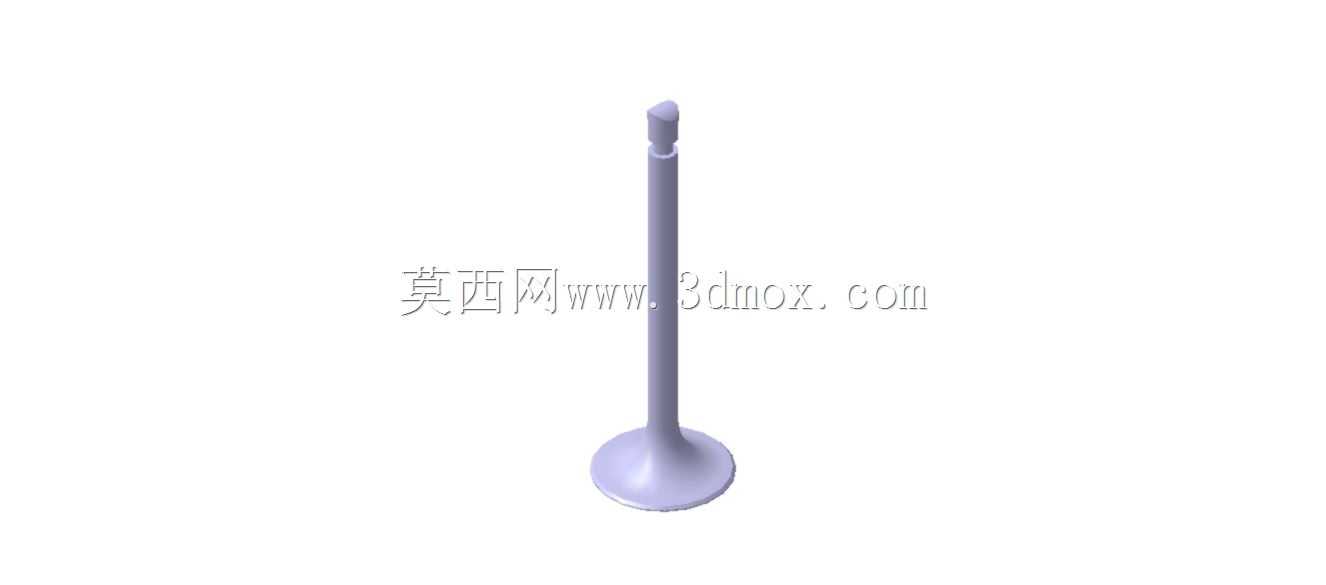

内燃机排气门精密结构三维数模

在往复式内燃机的配气机构设计中，排气门是直接决定缸内废气排出效率、影响发动机充气效率与热负荷表现的核心零件，这套三维数模完整还原了该类零件的真实结构特征，可直接用于配气机构运动仿真、热负荷分析、干涉校核等工程场景。从实际装机场景来看，这类排气门普遍应用在车用汽油机、柴油机、小型通用动力机械以及船用低速柴油机的缸盖总成中，工作时需要承受800℃以上的高温废气冲刷，同时承受气门弹簧的高频往复冲击、落座时的瞬时冲击载荷，以及燃烧过程中产生的腐蚀性气体侵蚀，因此其结构设计的每一处细节都直接关联整机的可靠性与使用寿命。

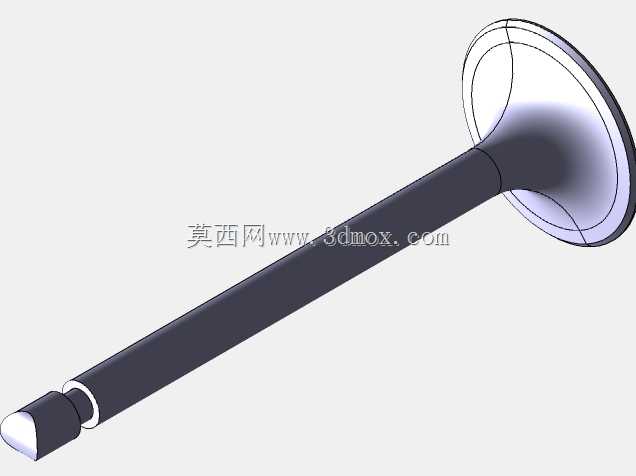

数模还原的排气门采用一体式锻造成型的典型结构，整体分为头部盘部、杆部、尾端三个核心功能段。头部的盘锥面采用行业通用的45度密封锥角设计，这个角度的选择并非随意确定：锥角过小会导致密封面压合不足，高温下容易出现燃气泄漏，锥角过大则会增加气门开启时的气流阻力，同时加快密封面的磨损速率，45度的锥角能够在密封比压与气流通过性之间取得最优平衡。盘部的背面采用平滑过渡的流线型弧面，没有突兀的折角，这种设计能够让废气从缸内排出时顺着弧面顺畅流向排气道，减少排气涡流造成的阻力，同时避免应力集中导致的头部热疲劳开裂。

杆部采用等直径的细长圆柱结构，表面粗糙度要求达到Ra0.8以下，实际生产中会采用镀铬或者氮化处理来提升表面硬度与耐磨性，装配时杆部与缸盖上的气门导管形成高精度间隙配合，配合间隙通常控制在0.03-0.08mm区间——间隙过大会导致气门往复运动时出现偏摆，造成密封面偏磨、机油窜入燃烧室，间隙过小则会在热态下因为杆部膨胀出现卡滞，引发气门关闭不严、动力下降甚至活塞撞气门的严重故障。数模中杆部靠近头部的位置设计了一道窄环槽，这是用于安装气门挡圈或者气门油封卡环的结构，能够阻挡气门弹簧侧的机油顺着杆部间隙进入燃烧室，同时限制气门在最大升程位置时的下落位移，避免气门脱落掉入气缸。

尾端的结构经过了局部淬硬处理，因为这个位置直接与气门摇臂或者凸轮轴驱动的挺柱接触，高频往复摩擦下如果硬度不足会快速出现磨损凹陷，导致气门间隙变大、配气相位失准。数模中尾端的端面为平整的垂直面，与杆部轴线的垂直度公差控制在0.01mm以内，保证摇臂施加的驱动力能够沿着杆部轴线方向传递，避免出现侧向分力加剧杆部与导管的偏磨。

从安装边界来看，这套数模的尺寸参数完全匹配主流小排量内燃机的装机尺寸：盘部直径适配32-38mm区间的排气道口径，杆部直径为常见的6mm、7mm两个通用规格，整体长度根据不同机型的缸盖高度、气门弹簧安装高度、凸轮轴布置形式做了对应适配，建模时已经预留了气门弹簧座、气门锁片的安装空间，锁片安装位置的锥槽采用标准的15度锥角，能够与市面上通用的两瓣式气门锁片完全贴合，保证弹簧力能够均匀传递到气门杆部，不会出现锁片松脱的问题。

在设计思路上，这套数模没有做多余的装饰性结构，所有几何特征都服务于实际功能：盘部边缘做了0.5mm的圆角过渡，避免高温下边缘出现烧蚀缺口；杆部与头部的连接位置采用大圆弧过渡，降低应力集中系数，这个位置是气门工作时热应力与机械应力叠加最高的区域，圆弧半径过小很容易在高频循环载荷下出现断裂；尾端的倒角设计方便装配时顺利穿过气门弹簧、弹簧座与油封，不会刮伤油封的密封唇口。

对于结构设计从业者来说，这套数模可以直接作为配气机构设计的参考基准，在进行新机型开发时，只需要根据目标机型的排量、缸径、额定转速调整盘部直径、杆部长度与升程参数，就能够快速衍生出适配不同机型的排气门模型，省去从零开始建模的重复工作；在进行教学或者仿真实训时，这个模型能够直观展示排气门的结构细节，帮助初学者理解配气机构的工作原理与各结构的设计逻辑。需要注意的是，实际工程应用中，排气门的材料通常选用21-4N耐热钢或者更高等级的镍基合金，建模时虽然不需要体现材料属性，但在后续的CAE分析中需要根据所选材料设置对应的热膨胀系数、高温强度参数，才能得到准确的热变形、应力分布仿真结果。
