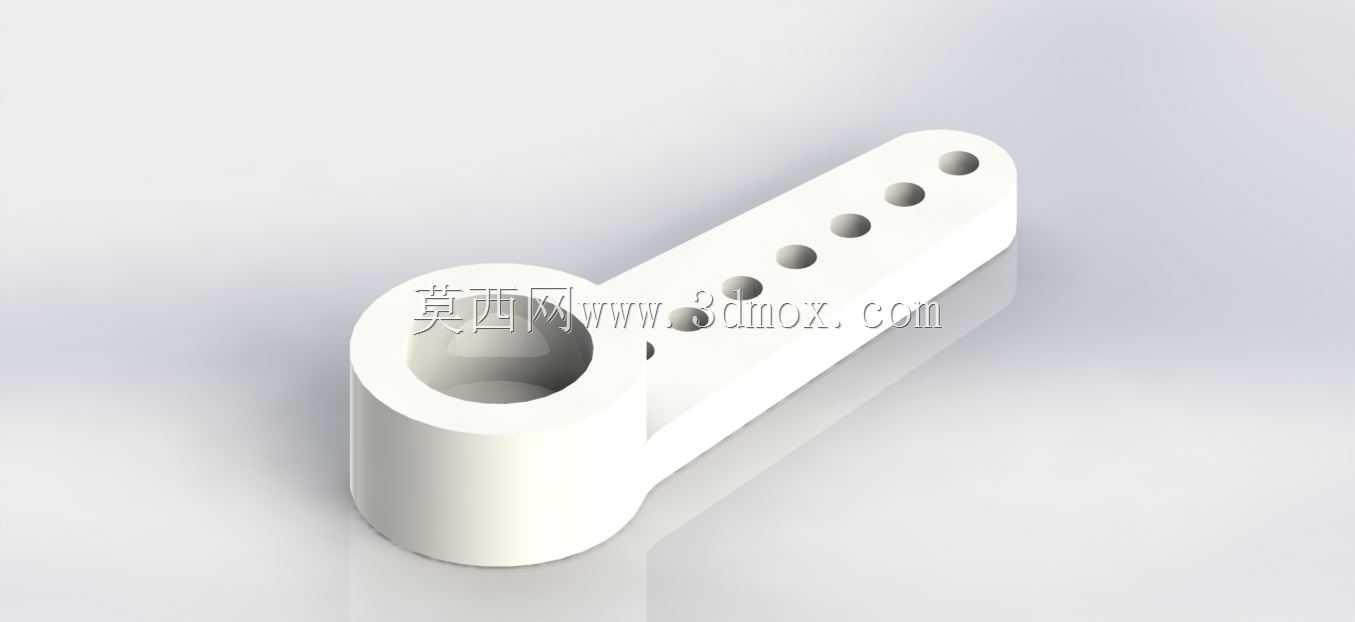

伺服传动用多孔调节式电晕摆臂结构

项目分类:3D模型 发布时间:2021-10-25 ID:335960
  • 伺服传动用多孔调节式电晕摆臂结构
  • 伺服传动用多孔调节式电晕摆臂结构

在薄膜、纸张、箔材类卷绕加工生产线的电晕处理工位,这类摆臂是伺服张力调控环节里的核心执行连接件,一端承接伺服输出轴的回转扭矩,另一端通过杆身的多孔位连接张力辊、导辊或者电晕电极架的调节端,把伺服电机的角位移转化为工位部件的位置调整动作,适配不同幅宽、不同厚度基材走料时的张力动态补偿需求,也可在电晕处理间隙调整电极与基材表面的间距,保证电晕处理的均匀度,避免基材打皱、处理强度不足或者过处理击穿的问题。从结构设计逻辑来看,主体采用单轴套加长摇臂的构型,轴套端的内孔做了适配伺服输出轴的公差配合设计,孔壁预留了键槽或者顶丝孔的加工余量,装配时可以通过键连接传递大扭矩,也可通过顶丝锁紧实现无间隙固定,避免回转过程中出现旷量导致的调节精度偏差。摇臂杆身沿长度方向等距排布的多个安装孔,是为了适配不同安装距的调节需求,现场调试时不需要额外加工连接孔,只需要选择对应位置的孔位安装连接销或者螺栓,就能快速调整力臂长度,改变伺服输出的力矩传递比,适配不同负载重量的工位部件,小到几牛的轻量导辊调整,大到十几牛的电极架位置切换,都能通过孔位选择匹配合适的力臂,降低伺服的负载冗余。轴套与杆身的过渡位置做了大圆角加厚处理,这个位置是整个摆臂受力最大的应力集中区,常规直角过渡在频繁往复回转的交变载荷下很容易出现应力开裂,加厚圆角的设计可以分散应力传递路径,提升部件的疲劳寿命,即使在高频往复调整的工况下,也能避免根部断裂的故障。从安装边界来看,轴套端的外径尺寸做了限位设计,装配时轴套端面可以贴合伺服安装法兰的定位面,不需要额外加装轴套限位挡圈,杆身的宽度尺寸控制在窄幅范围内,往复摆动时不会和周边的机架护板、走料导辊产生运动干涉,杆身末端做了圆弧收边,避免安装调试时锐角划伤操作人员或者刮蹭基材表面。这类摆臂的材质选型一般优先选用硬质铝合金或者增强尼龙,铝合金版本适合负载较大、调节频率高的高速生产线,重量轻且刚性足够,往复摆动时的转动惯量小,不会给伺服带来额外的启停负载;增强尼龙版本适合中低速、有绝缘需求的电晕工位,本身具备绝缘性能,可以避免电晕高压通过摆臂传导到伺服端造成设备电气故障。实际生产线调试时,这类摆臂的孔位间距是经过标准化设计的,相邻孔位的中心距保持固定公差,更换不同工位的摆臂时可以直接互换,不需要重新调整连接端的位置,能大幅缩短设备换型调试的时间。在日常维护中,只需要定期检查轴套内孔与伺服轴的配合间隙,以及连接孔位的螺栓锁紧情况,不需要额外加注润滑脂,本身的自润滑属性或者硬质氧化表面可以保证长期无故障运行。
