电晕处理设备用双摆臂伺服传动摇臂结构

在薄膜、箔材表面处理生产线的电晕工位上，这类双摆臂结构是伺服张力调控、电极间距适配环节的核心执行零件，日常会跟随伺服输出轴做定角度往复摆动，带动电晕电极架调整与待处理基材的相对距离，适配不同厚度、不同材质的PET、BOPP、铝箔等材料的电晕处理工艺需求，避免电极间距过大导致表面达因值不达标，或是间距过小引发的基材击穿、电极打火问题。从实际产线运行的工况来看，该零件需要承受1.4Kg级别的负载惯量匹配，往复摆动的频次通常在每分钟15-30次区间，长期运行下不能出现摆臂形变、轴孔旷量，否则会直接导致电极平行度偏差，造成整幅基材表面处理效果不均，出现局部电晕不足影响后续印刷、复合附着力的问题。

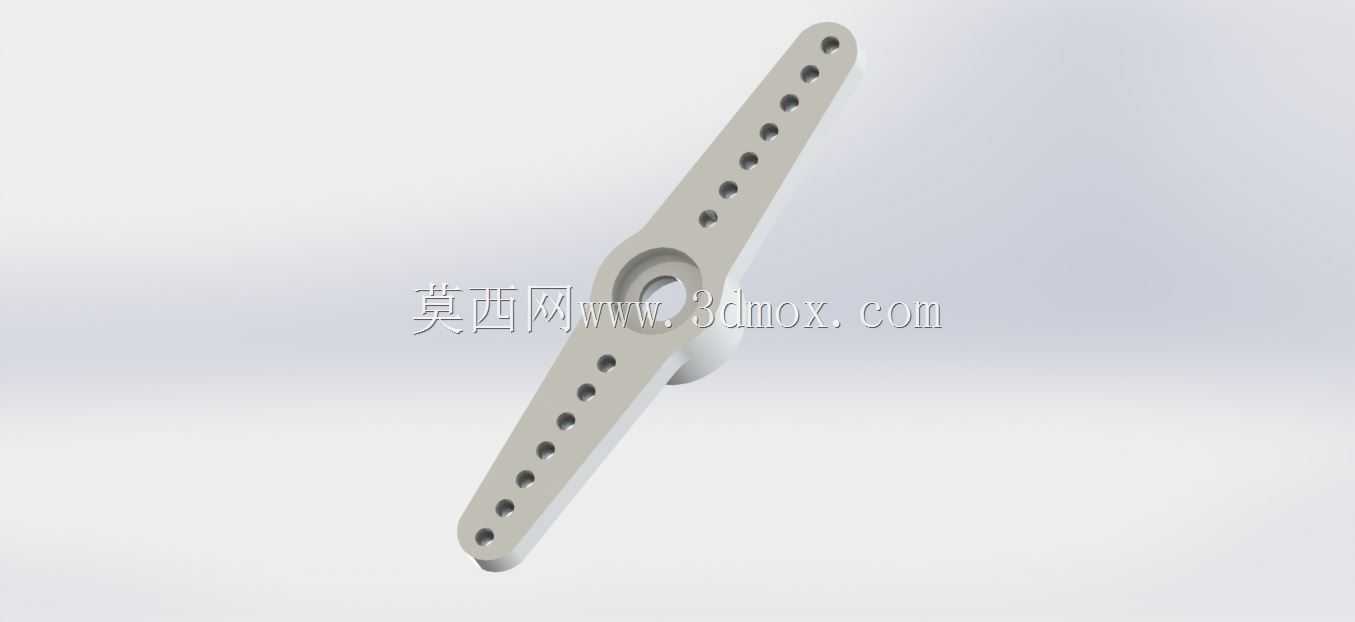

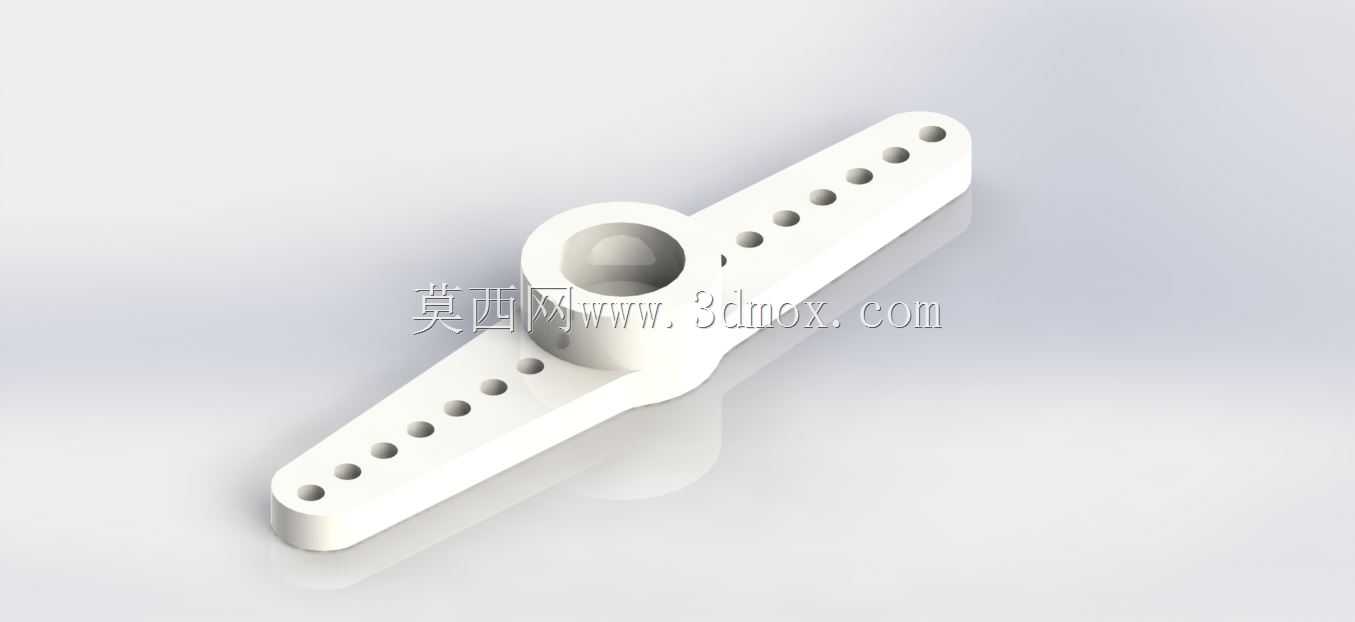

设计阶段首先要匹配伺服输出轴的安装公差，中间的轴孔采用基孔制过渡配合设计，孔壁预留了紧定螺钉的安装位，能够在装配时完成周向锁止，避免摆动过程中摆臂与轴之间出现相对滑移。两侧对称延伸的摆臂上均匀排布了多组安装孔，这些孔位的孔距经过严格的等距公差控制，可根据实际电极架的安装宽度、配重需求选择对应的孔位完成固定，无需额外加工转接板，就能适配不同幅宽的电晕处理工位，从300mm幅宽的实验室小型电晕机到1200mm幅宽的工业级生产线电晕工位都能兼容。摆臂的截面采用变厚度设计，靠近轴孔的受力核心区域厚度更大，向臂端延伸时逐步做等强度减薄，既保证了摆动过程中的结构刚性，不会因为负载导致臂端下挠，又尽可能控制了零件自身重量，降低伺服电机的转动惯量负载，提升摆动响应速度，减少伺服启停过程中的过冲问题。

从安装边界来看，中间轴孔的轴向长度与伺服输出轴的伸出长度完全匹配，装配后摆臂端面与伺服端盖之间预留0.2mm的间隙，避免转动时出现端面摩擦。两侧摆臂的展开长度经过运动干涉校核，在0-45度的常规摆动角度范围内，臂端安装的电极架不会与电晕机的机架、导辊、护罩等周边部件发生碰撞，安装孔的孔径统一采用标准紧固件适配尺寸，现场装配时无需二次扩孔或铰孔，直接使用标准内六角螺栓就能完成电极架的固定。零件的棱边全部做了R1.5的圆角倒钝处理，既避免装配过程中划伤操作人员，也能减少高压电场环境下的尖端放电问题，适配电晕工位的高压作业环境。

实际选型替换时，需要先核对伺服轴径与中间轴孔的配合尺寸，再根据工位的摆动行程选择对应臂长的安装孔位，紧固螺栓时要采用对角拧紧的方式，保证摆臂与轴的同轴度，避免运行时出现偏载。日常维护中只需要定期检查轴孔处的紧定螺钉是否松动，臂身是否出现形变即可，该结构没有易损的摩擦副，长期运行的稳定性较强，能够适配电晕设备高温、臭氧环境下的长期作业需求，不会因为环境腐蚀导致结构强度下降。
