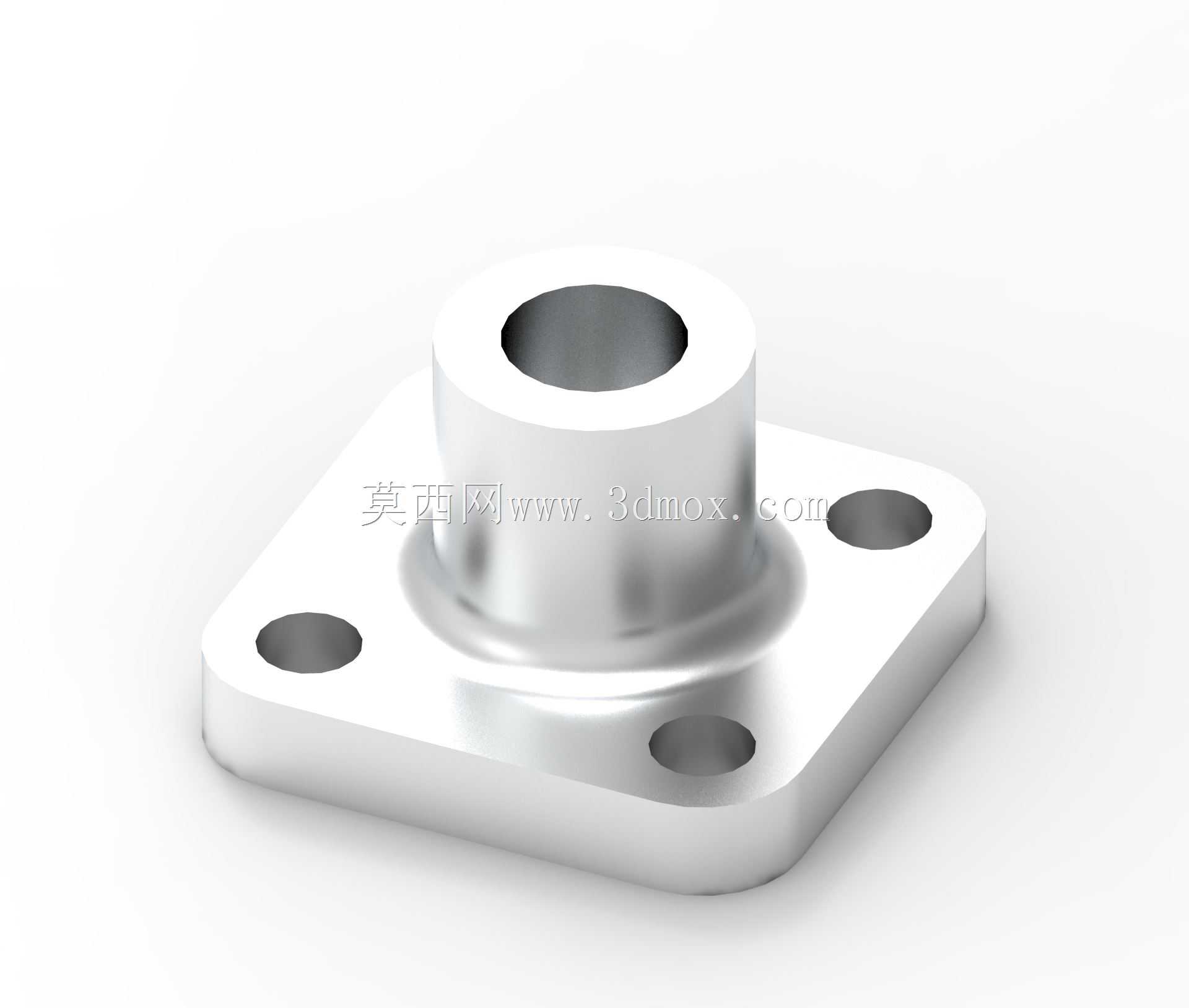

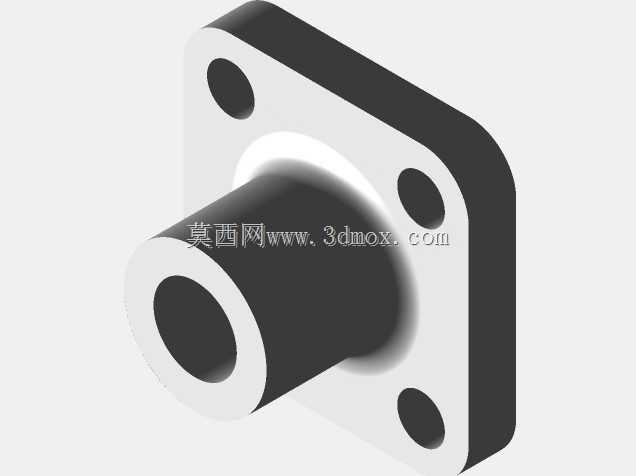

方形法兰式凸台通孔连接基座结构

这类带凸台的方形法兰连接基座，在气动管路布设、小型液压支路固定、轻型设备轴端支撑场景中十分常见，日常做设备改型时经常会碰到类似结构的选型与建模需求。从结构功能来看，中间的贯通凸台主要承担两个作用，一是为穿装的轴类、管路类零件提供轴向导向与径向限位，凸台的高度直接决定了配合段的接触长度，直接影响配合的稳定性，设计时需要根据配合件的窜动余量、受力大小来确定凸台的轴向尺寸，避免过短导致配合松旷，过长则造成材料浪费与安装空间挤占。底部的方形法兰盘是整个零件的安装承载基础，四个角的安装孔采用对称排布，适配螺栓穿装固定，方形法兰相比圆形法兰在小空间安装场景下更具优势，不需要预留整周的扳手操作空间，相邻两个安装方向的操作空间即可满足螺栓锁紧需求，适合在设备内部紧凑安装位使用。设计这类零件时，首先要确定中间通孔的公称尺寸，这一尺寸直接匹配穿装件的外径，配合公差根据使用场景选择，间隙配合多用于管路穿装、无相对转动的导向场景，过渡配合则用于需要定位支撑的轴类连接。法兰盘的厚度需要根据安装面的受力情况计算，若基座需要承载侧向载荷，法兰厚度需要适当增加，同时在凸台与法兰的衔接位置做圆弧过渡处理，避免应力集中导致的根部断裂，这一细节在有振动的工况下尤为重要，很多早期失效的同类零件都是因为过渡圆角过小，长期受交变载荷出现根部裂纹。四个安装孔的中心距需要严格匹配安装基体的预留孔位，孔位公差控制在合理范围，避免出现安装错位无法穿装螺栓的问题，安装孔的孔径要比选用的螺栓直径大0.5到1毫米，补偿安装面的加工误差。实际建模过程中，这类零件要重点关注拔模斜度与加工余量的预留，如果是采用切削加工工艺制作，不需要额外设置拔模斜度，各配合面的粗糙度要求需要在工程图中明确标注，凸台内孔与安装底面的垂直度是关键形位公差，直接影响穿装零件的安装精度，若垂直度超差，会导致穿装的轴类零件出现偏斜，加剧运转过程中的磨损。如果是用于密封场景，法兰安装面还需要设置密封槽，加装密封圈实现端面密封，避免介质泄漏。这类零件的材质选择多根据使用工况确定，普通无腐蚀的工况下选用45号钢即可满足强度需求，有轻量化需求的场景可以选用铝合金材质，腐蚀环境下则需要选用不锈钢材质，不同材质的表面处理方式也有区别，钢制零件多做发黑或者镀锌处理提升防锈能力，铝合金零件可以做阳极氧化提升表面硬度与耐蚀性。
