双筒斜连式铰接支撑金属构件

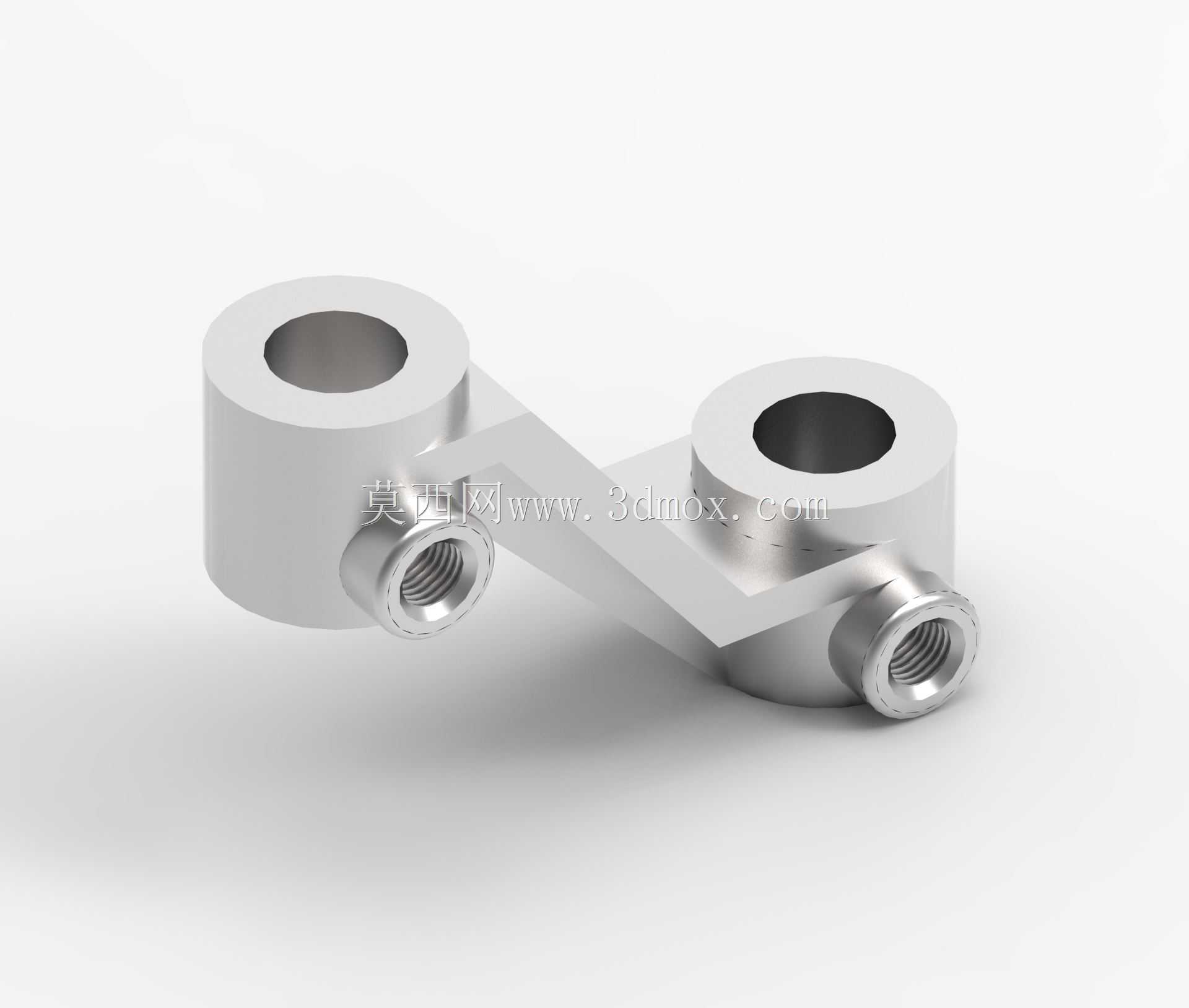

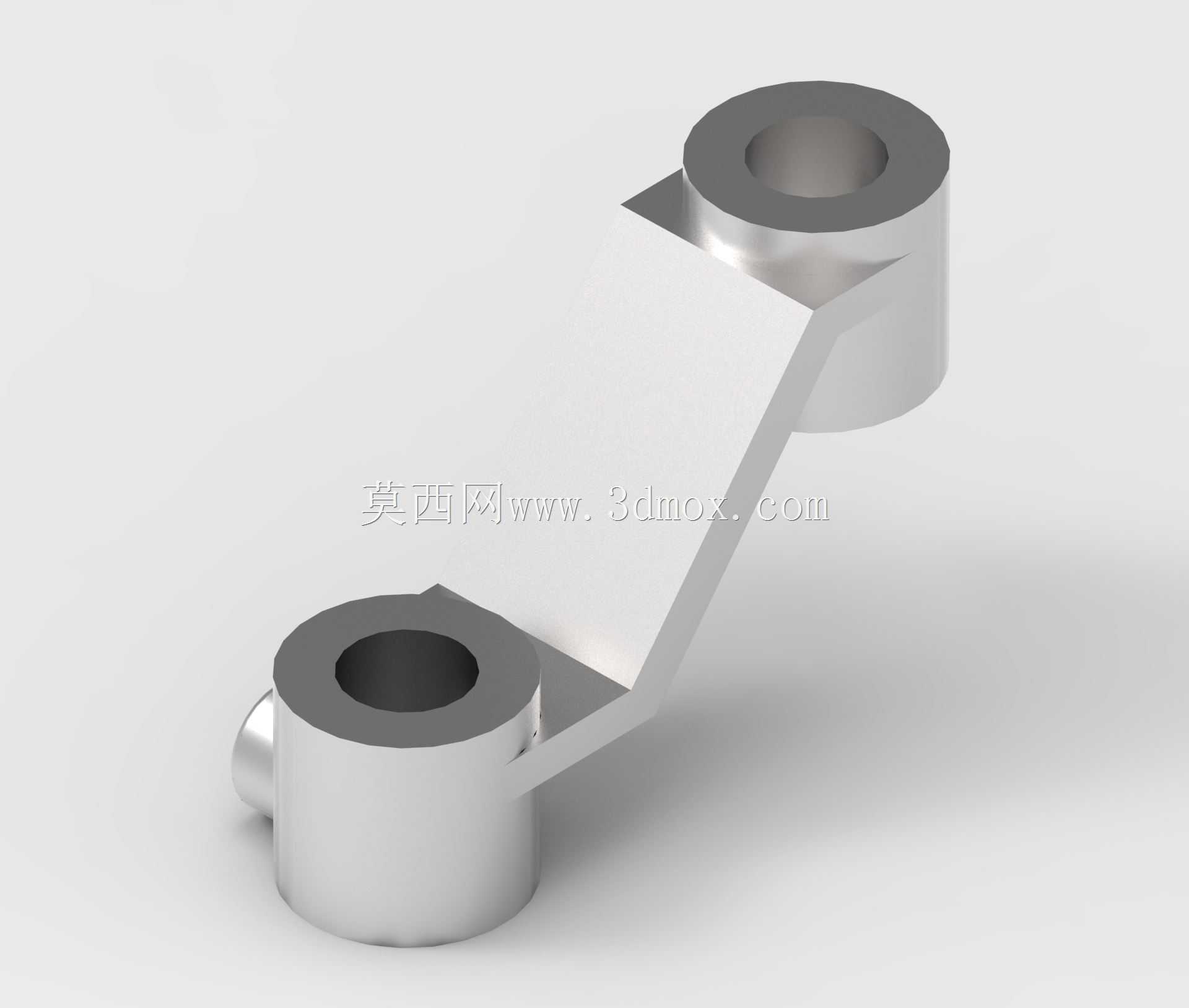

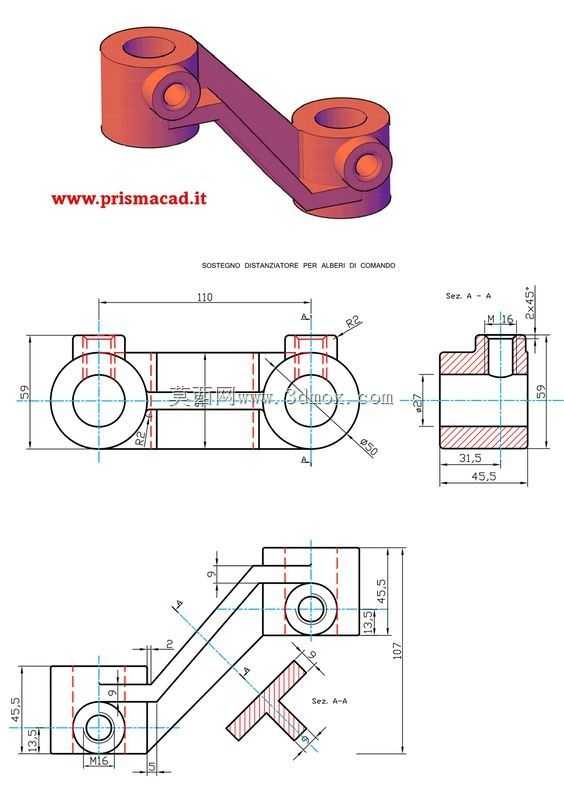

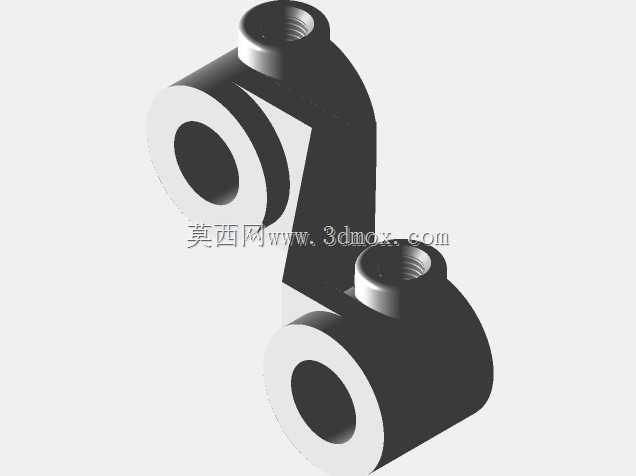

该构件属于小型铰接支撑类五金件，常见于轻载传动机构、小型工装夹具的活动连接部位，也可用于自动化设备的连杆传动副中，承担两个相对转动部件之间的连接与载荷传递作用。从结构设计来看，两端的带孔筒身是核心安装位，筒身内孔为光孔设计，可适配对应直径的铰接销轴，销轴与孔壁之间可根据使用场景选择间隙配合或者加装轴套，满足不同转动频次的使用需求，当用于低频次转动的定位支撑场景时，可直接采用销轴穿接固定，当用于高频往复摆动的传动场景时，可在内孔加装铜套或者含油轴承，降低转动磨损，延长构件使用寿命。连接两个筒身的斜向臂采用等截面直板结构，臂身与两端筒身的衔接位置做了圆弧过渡处理，避免应力集中导致的受力断裂，斜臂的倾斜角度经过受力校核，在满足两个安装位空间位置要求的前提下，尽可能缩短力臂长度，降低构件承受的弯曲载荷，保证结构强度的同时控制整体重量。从安装边界来看，两端筒身的同轴度、筒身端面的平面度都有明确的公差要求，安装时需要保证两个配合销轴的轴线平行度误差在允许范围内，避免安装后出现卡滞、转动不畅的问题，构件的整体外形尺寸紧凑，可适配安装空间狭小的铰接部位，筒身外侧的小凸台结构可用于安装限位卡簧或者定位挡片，防止销轴工作过程中轴向窜动脱出。设计过程中优先考虑了构件的受力特性，针对铰接部位常见的剪切力、斜臂承受的弯曲力矩做了仿真验证，对壁厚、臂身厚度做了优化，在满足额定载荷要求的前提下减少了不必要的材料冗余，构件整体采用金属材质加工，表面可根据使用需求做镀锌、发黑或者抛光处理，适配不同的工况防腐要求，实际使用中可根据安装空间的具体尺寸调整斜臂的长度与倾斜角度，满足不同设备的定制化安装需求，这类铰接构件虽然结构简单，但在各类轻载传动、活动支撑场景中应用十分广泛，其加工精度、结构强度直接影响整套机构的运行稳定性。
