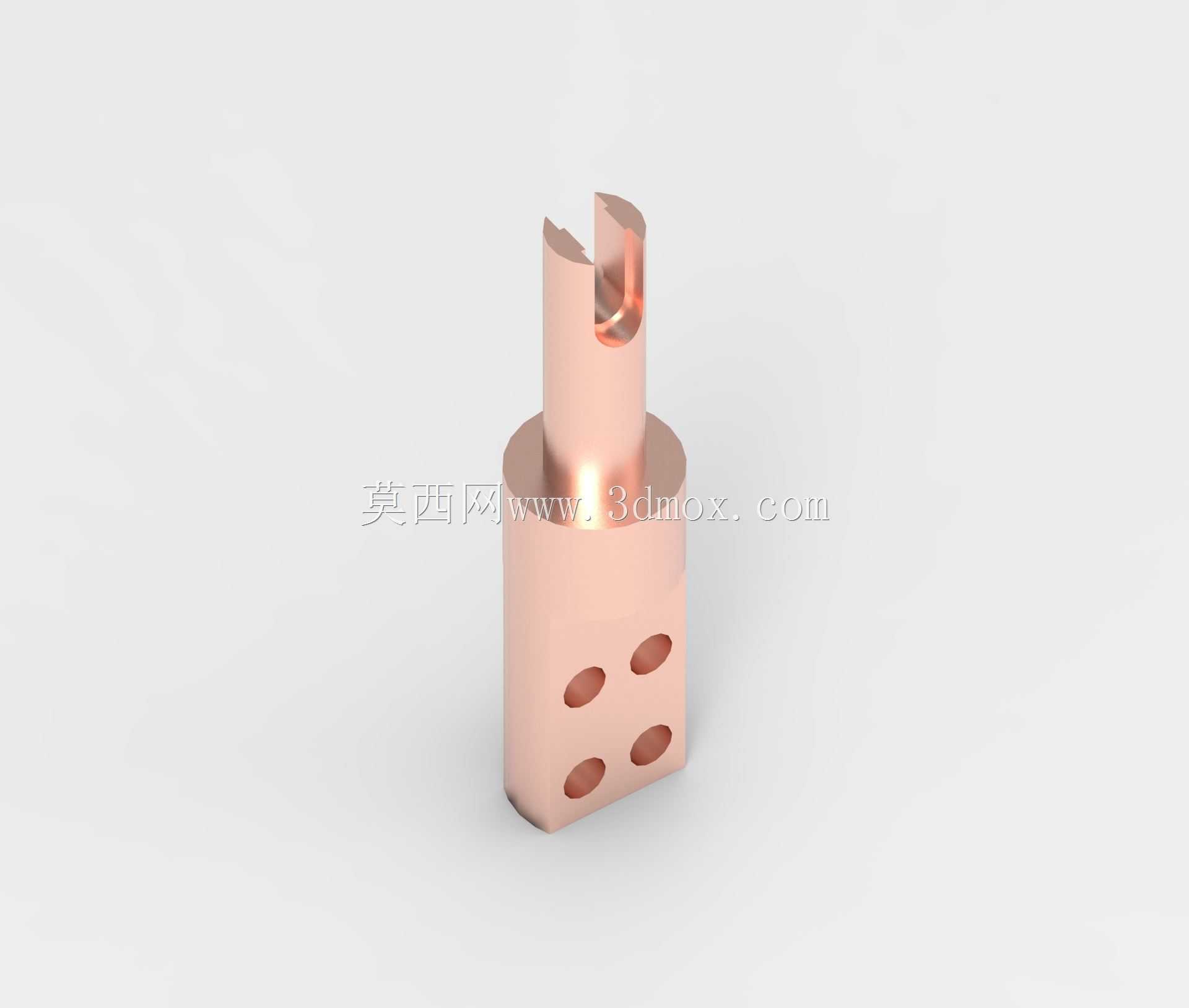

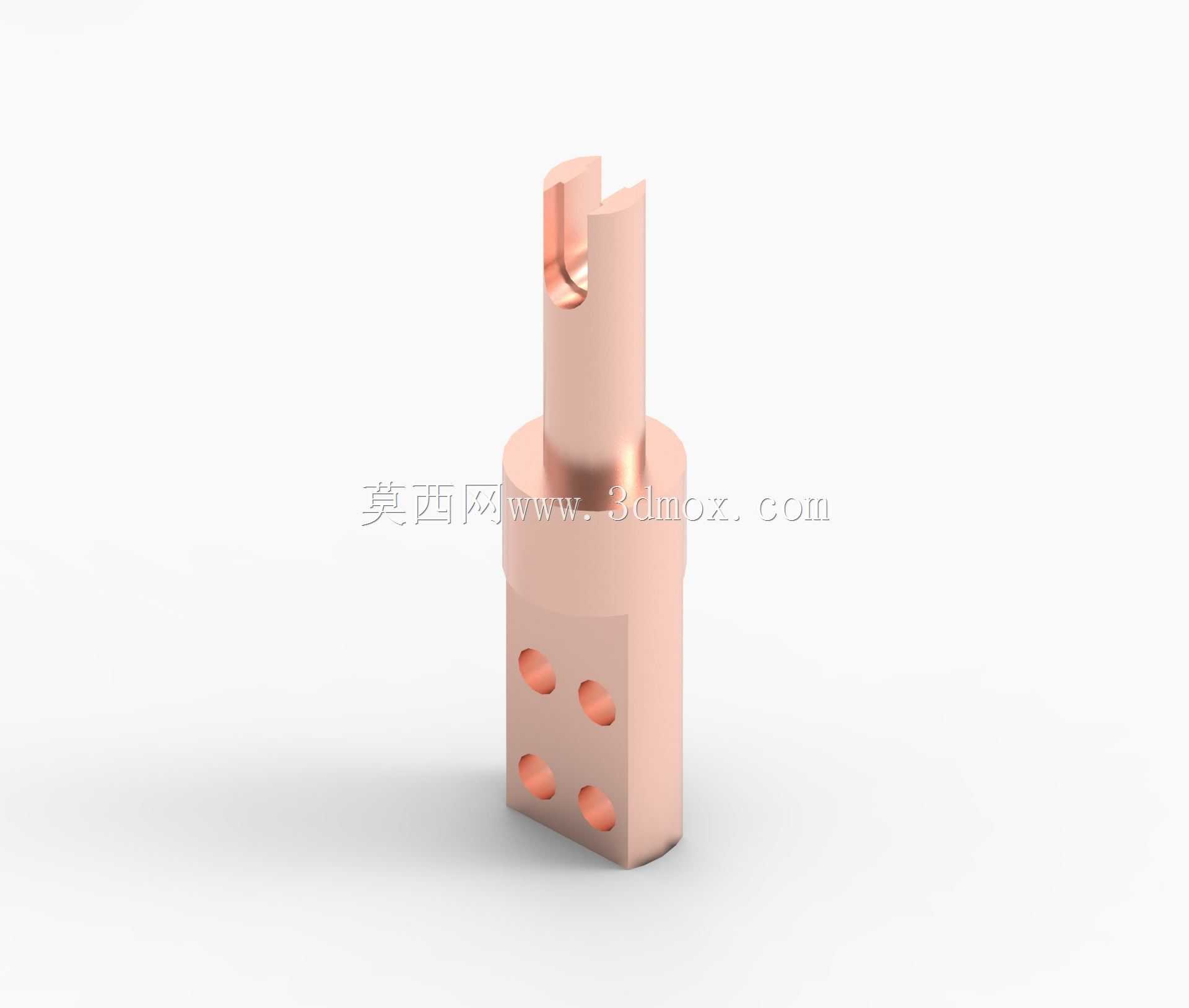

紫铜开槽带孔导电连接端子结构

项目分类:3D模型 发布时间:2021-10-25 ID:341125
  • 紫铜开槽带孔导电连接端子结构
  • 紫铜开槽带孔导电连接端子结构
  • 紫铜开槽带孔导电连接端子结构

这类紫铜材质的导电连接端子,常见于大电流输配电回路、工业电源模组、高频焊接设备的电极接驳部位,核心作用是实现线缆与设备母排、功率器件之间的低阻抗导通,同时兼顾机械连接的可靠性。从结构设计来看,上部的开槽结构是为了适配不同线径的硬铜排或多股绞合铜线,安装时通过顶部的锁紧螺栓收窄开槽间隙,能够对插入槽内的导体形成均匀的抱紧力,避免大电流工况下因接触压力不足产生局部发热、打火的问题,开槽的深度和宽度经过匹配计算,既保证足够的形变余量适配公差,又不会因开槽过深导致上部结构强度不足,在反复拆装锁紧后出现开裂变形。中部的凸台结构是安装定位的关键边界,装配时凸台下端面贴合设备绝缘安装板的表面,能够限制端子的轴向窜动,同时凸台的直径尺寸匹配安装板上的预制开孔,安装时可直接插入定位,不需要额外调整同轴度,能大幅提升装配效率。下部柱体上的四个径向通孔分为两列对称排布,主要用于穿设锁紧销钉或者辅助接线,部分场景下可以将小规格的控制回路导线直接穿入孔内压接固定,不需要额外增设接线点位,同时对称排布的孔位能够保证端子受力均匀,避免单侧受力导致的安装偏斜。设计这类零件时,首先要考虑紫铜材料的导电率和切削加工性能,所有棱边都做了小圆角过渡,避免尖端放电,同时去除加工毛刺防止安装时划伤绝缘层或操作人员。外形尺寸上,下部柱体的直径匹配常规的绝缘端子座安装孔径,整体高度控制在适配常见电源柜内部的接线空间,不会出现与周边元器件干涉的情况,上部开槽的宽度预留了0.2mm的锁紧形变余量,当锁紧螺栓施加标准扭矩时,槽口收窄量刚好能够抱紧常规规格的铜排,不会出现过压导致铜排变形或者压力不足接触不良的问题。实际应用中,这类端子的接触面都需要做抛光镀锡处理,降低接触电阻,不过这个基础结构模型已经把核心的安装、连接、导通的结构特征都还原到位,结构设计人员可以根据具体的电流等级、安装空间调整各部分的尺寸比例,不需要重新搭建基础特征,能够缩短相关电气连接部件的开发周期。建模过程中需要注意各孔位的同轴度、开槽的对称度,这些形位公差直接影响后续零件的装配适配性,要是孔位偏斜会导致销钉无法正常穿入,开槽不对称会导致锁紧时导体受力不均,影响导通稳定性。
