紫铜材质阶梯轴套类插接连接件

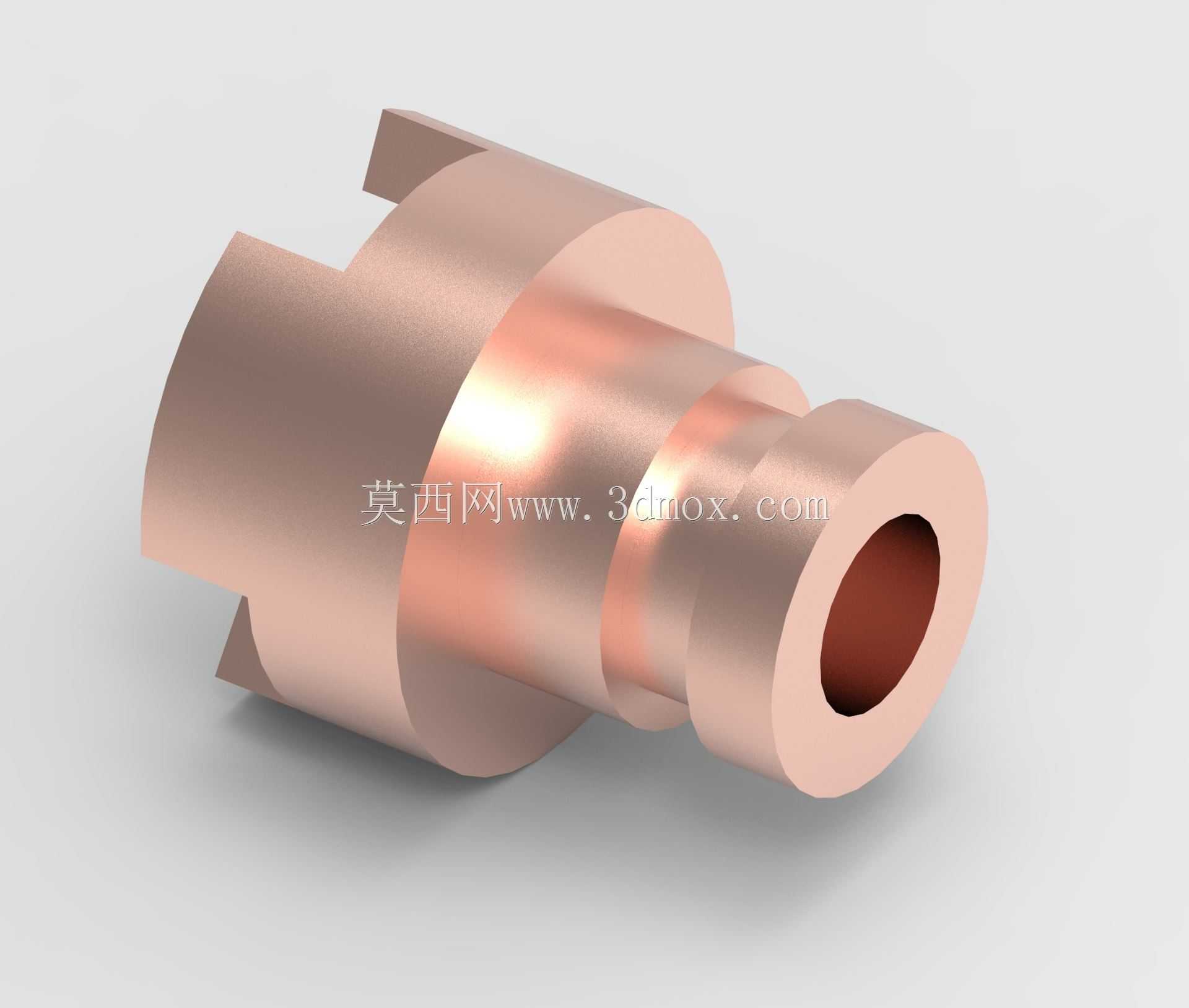

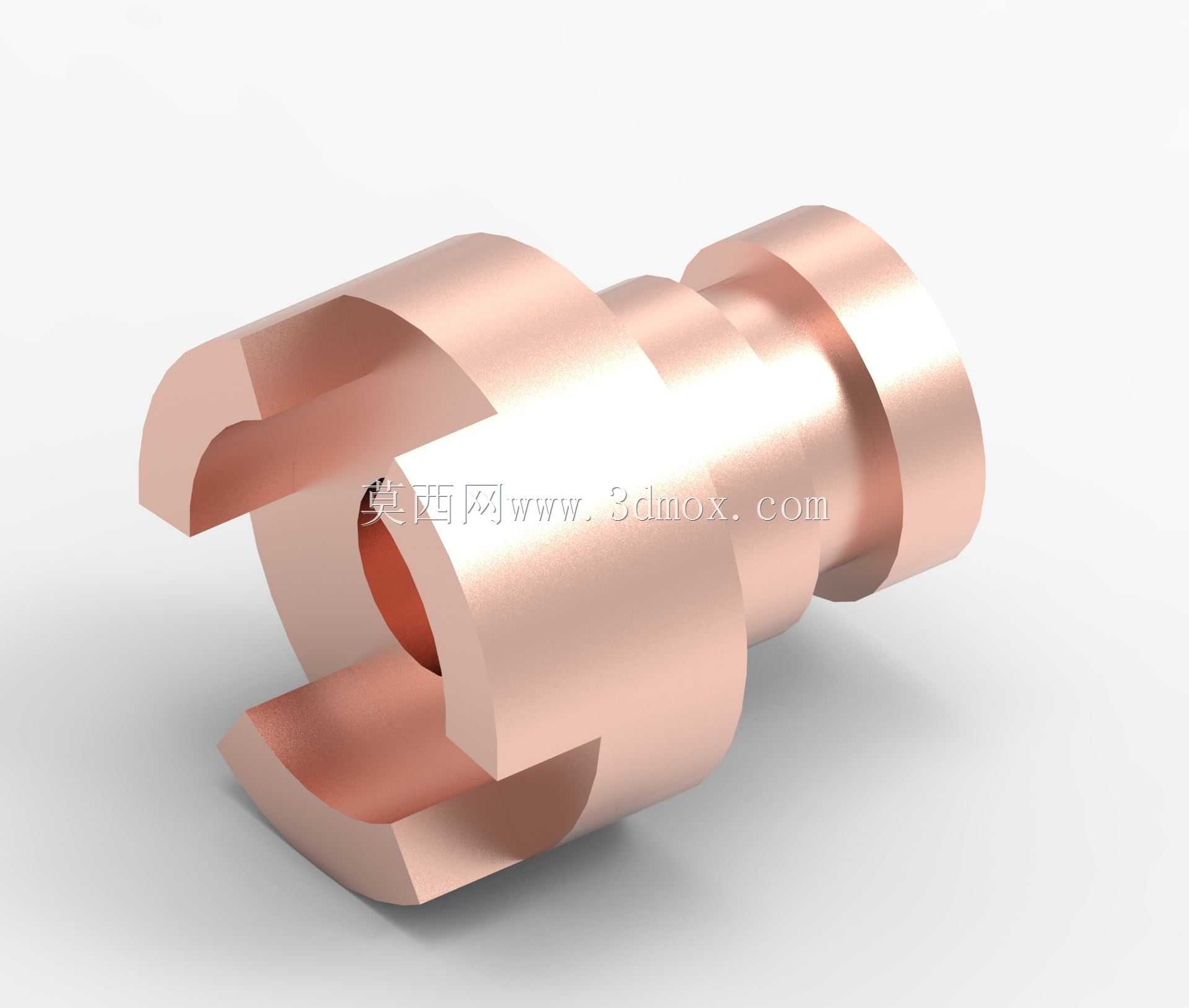

该零件为紫铜材质的阶梯轴套类插接连接件，从结构特征来看，其采用多段阶梯式同轴设计，主体为回转体结构，左端设置有对称的凸耳卡位结构，右端为内孔贯通的插接端，整体外圆从左至右呈逐级收窄的阶梯形态，各段轴肩位置均做了微小的倒角过渡，避免装配时出现锐边刮擦密封件或配合面的问题。这类零件常应用在气动回路、低压流体输送管路、小型液压控制单元的快插接口位置，也可作为导电连接轴套用于低压大电流的电气连接工位，依托紫铜本身优异的塑性、导电导热性能，既可以保证插接配合时的密封贴合度，也能满足导电场景下的低电阻需求。

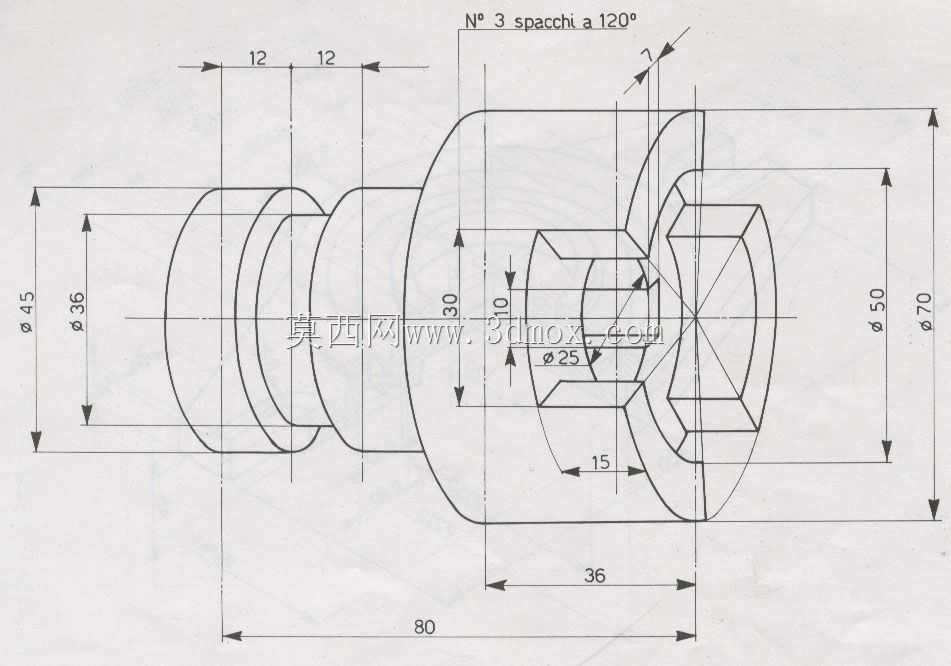

设计过程中首先要明确配合边界：左端凸耳的卡位尺寸需要和对接端的卡槽完全匹配，保证装配后不会出现周向转动，凸耳的突出高度控制在合理范围，避免安装时与周边结构产生干涉；各段外圆的同轴度公差需要控制在IT7级以内，保证插接过程中不会出现卡滞，内孔的表面粗糙度需要达到Ra1.6以下，减少流体输送时的阻力，同时如果是用于密封场景，内孔的圆度公差也需要严格控制，避免配合后出现渗漏。从安装适配性来看，该零件的轴向总长度需要匹配对接腔体的安装深度，最右端的插接段外径需要和配套的软管或硬管内径做过盈配合设计，过盈量控制在0.02-0.05mm区间，既保证连接强度，也不会因为过盈量过大导致装配时零件变形。

建模时优先采用回转特征生成主体轮廓，再通过拉伸切除做出左端的卡位凸耳，最后对所有锐边做倒圆角或倒角处理，建模过程中需要注意各段阶梯的轴肩端面与轴线的垂直度要求，避免装配时端面贴合不严出现泄漏或导电接触不良的问题。这类铜质零件实际加工时多采用数控车削完成主体加工，再通过铣削加工左端卡位结构，加工时需要注意紫铜材料的粘刀特性，选择合适的刀具角度和切削参数，保证表面加工质量。在实际设备维护中，这类零件属于易损连接件，长期使用后如果出现插接面磨损、密封面划伤的情况需要及时更换，建模时保留各尺寸的参数化特征，也方便后续根据不同的管路通径、安装空间快速调整尺寸生成适配的变体零件。
