开口型夹紧环箍连接件结构设计

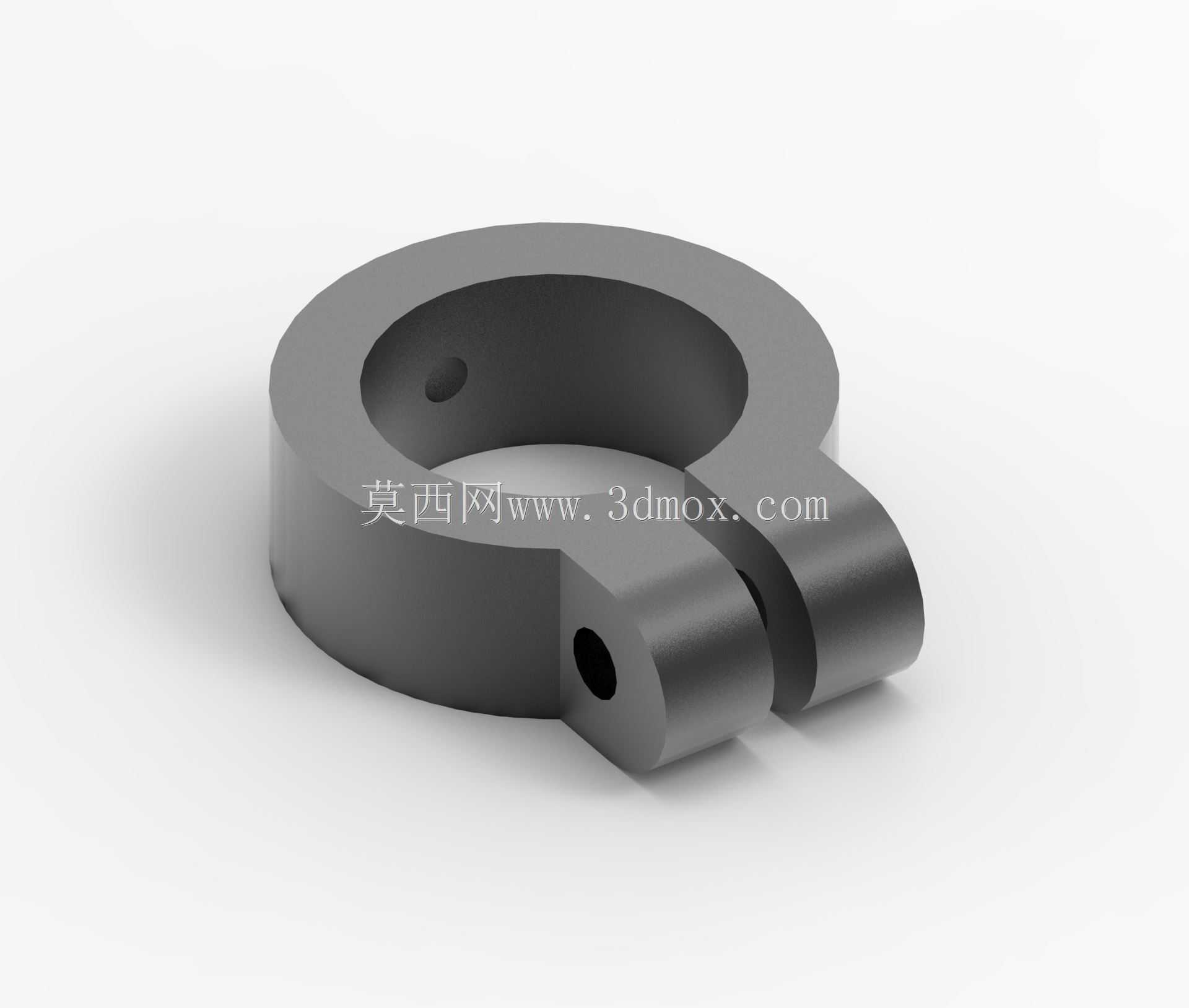

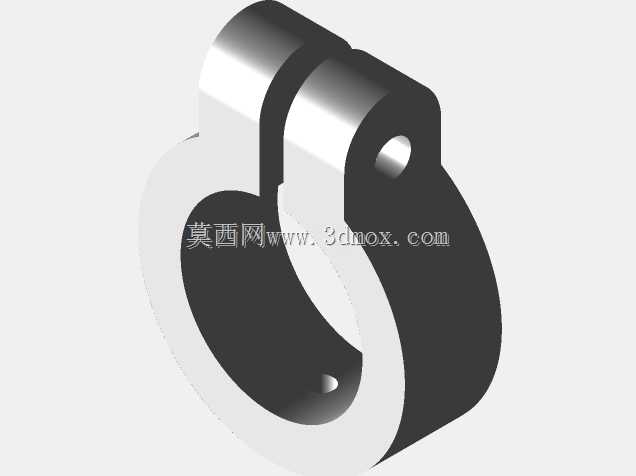

这类开口夹紧箍是工业装配场景里十分常见的径向锁紧连接件，日常在气动管路布设、轻型轴系定位、线束支架固定、小型设备附件挂载的工位上都能见到它的身影，核心作用是通过箍体的弹性形变抱紧被连接件，实现无键式的周向与轴向定位，相比传统的键连接、过盈配合装配，它的拆装调整更便捷，对被连接件的表面加工精度要求更低，适合需要频繁调整安装位置的轻型载荷工况。从结构设计逻辑来看，整个零件采用一体成型的环形基体设计，主体为等厚度的半开环结构，开口端延伸出两个带同轴孔的锁紧耳，安装时只需在锁紧耳孔内穿入螺栓逐步拧紧，就能让环体内径均匀收缩，对内部穿入的圆轴、管件产生均匀的径向抱紧力，不会像单侧顶丝结构那样造成被连接件表面局部压痕，也能避免长期受振动出现锁紧松脱的问题。环体内壁做了光滑过渡处理，没有额外的凸起卡槽，适配光轴、硬塑气管、薄壁金属管等多种外廓为圆形的被连接件，环体侧壁预留的小径向孔，可用于安装紧定螺钉做二次防松，或是穿装定位销实现周向角度的精准固定，应对有扭矩传递需求的轻载传动场景。设计时需要重点把控几个尺寸边界：首先是环体的自由状态内径要比被连接件的公称外径大0.2到0.5毫米，保证装配时能顺利套入，不会出现卡滞；其次是锁紧耳的同轴孔中心距要匹配常用的标准螺栓规格，两个锁紧耳的开合间隙控制在3到5毫米，既预留足够的收缩量保证抱紧力，也避免螺栓拧紧行程过长导致环体出现塑性形变；环体的轴向宽度要结合承载需求设定，宽度越大抱紧接触面积越大，单位面积的压应力越小，不会夹伤薄壁管件或是软质管路，同时锁紧耳的厚度要和环体主体厚度保持一致，避免拧紧时耳片根部出现应力集中断裂。这类零件的建模过程需要重点处理开口处的过渡圆角，尤其是环体和锁紧耳衔接的位置，要做R角过渡消除应力集中点，锁紧耳的孔位要保证严格同轴，否则安装螺栓时会出现别劲，不仅影响锁紧效果，长期受力还会造成耳片开裂。实际选型应用时，要根据被连接件的外径、需要传递的载荷大小匹配对应规格的箍体，材质通常选用中碳钢做表面发黑处理，兼顾结构强度和防锈能力，在有防腐需求的场景也可以更换为不锈钢材质，适配化工、户外设备的使用环境。
