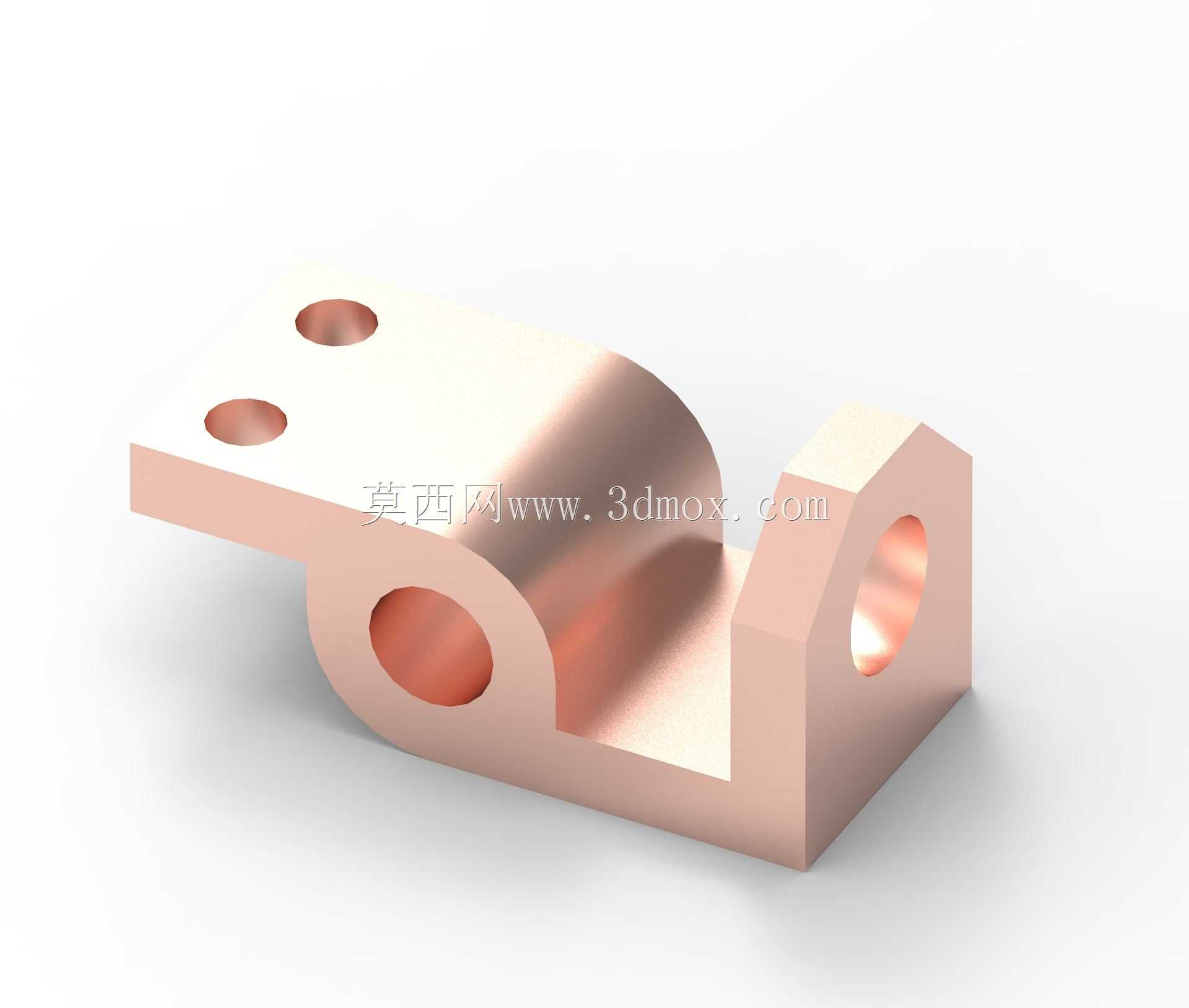

铜质S型铰接安装固定支座结构

这款S型铰接固定支座，多应用在轻载传动机构的铰接点位、小型自动化设备的走线支撑侧、低压电气柜内的母排辅助固定场景，也可作为小型气动执行元件的端部连接载体，承担载荷传递、铰接转动限位、相邻构件位置固定的核心作用。从结构设计逻辑来看，整体采用一体铣削成型的思路，没有额外拼接焊缝，避免了装配间隙带来的传动旷量，主体弯折形成的S型避让空间，刚好可以容纳直径匹配的铰接销轴穿过，两侧立板的同轴孔位公差控制在H7级，保证销轴穿入后转动顺滑无卡滞，不会出现偏磨导致的支座提前失效。上部延伸出的平板区域开设两个沉头安装孔，孔位间距按照常用的安装基准模数设置，适配M4、M5规格的内六角固定螺丝，沉头深度刚好覆盖螺丝头部，安装后不会出现凸起干涉相邻运动部件的问题。从安装边界来看，支座整体厚度控制在12mm左右，下部铰接孔中心距离安装平板底面的高度为18mm，两侧立板的外轮廓间距为22mm，安装时需要预留至少28mm的横向安装空间，避免与周边的走线槽、相邻固定件产生位置冲突。铜质基材的选择，一方面是利用铜材本身的自润滑特性，在无额外油润滑的场景下，也能保证铰接位长期转动不出现咬合抱死的问题，另一方面铜材的导电性能优异，在电气设备内使用时可以兼顾等电位连接的作用，不需要额外增设接地跨接件。设计时特意将铰接位的孔口做了0.5mm的倒角处理，既方便销轴快速对准穿入，也能去除机加工产生的锐边毛刺，避免安装时划伤操作人员手部，同时减少应力集中点，提升构件在反复交变载荷下的疲劳寿命。支座底部的平面做了精铣处理，平面度控制在0.02mm以内，安装时可以完全贴合安装基准面，不会出现倾斜导致的铰接轴偏斜，保证整个传动链路的同轴度符合设计要求。在实际选型应用时，需要注意该支座的额定静载荷为800N，适配的铰接销轴直径为8mm，超出载荷范围使用容易出现立板变形、孔位拉长的问题，日常维护时只需要定期清理铰接位的积尘，不需要额外加注润滑脂，铜材本身的磨损量极低，可以满足长期免维护的使用需求。
