双孔连杆式传动连接构件结构设计

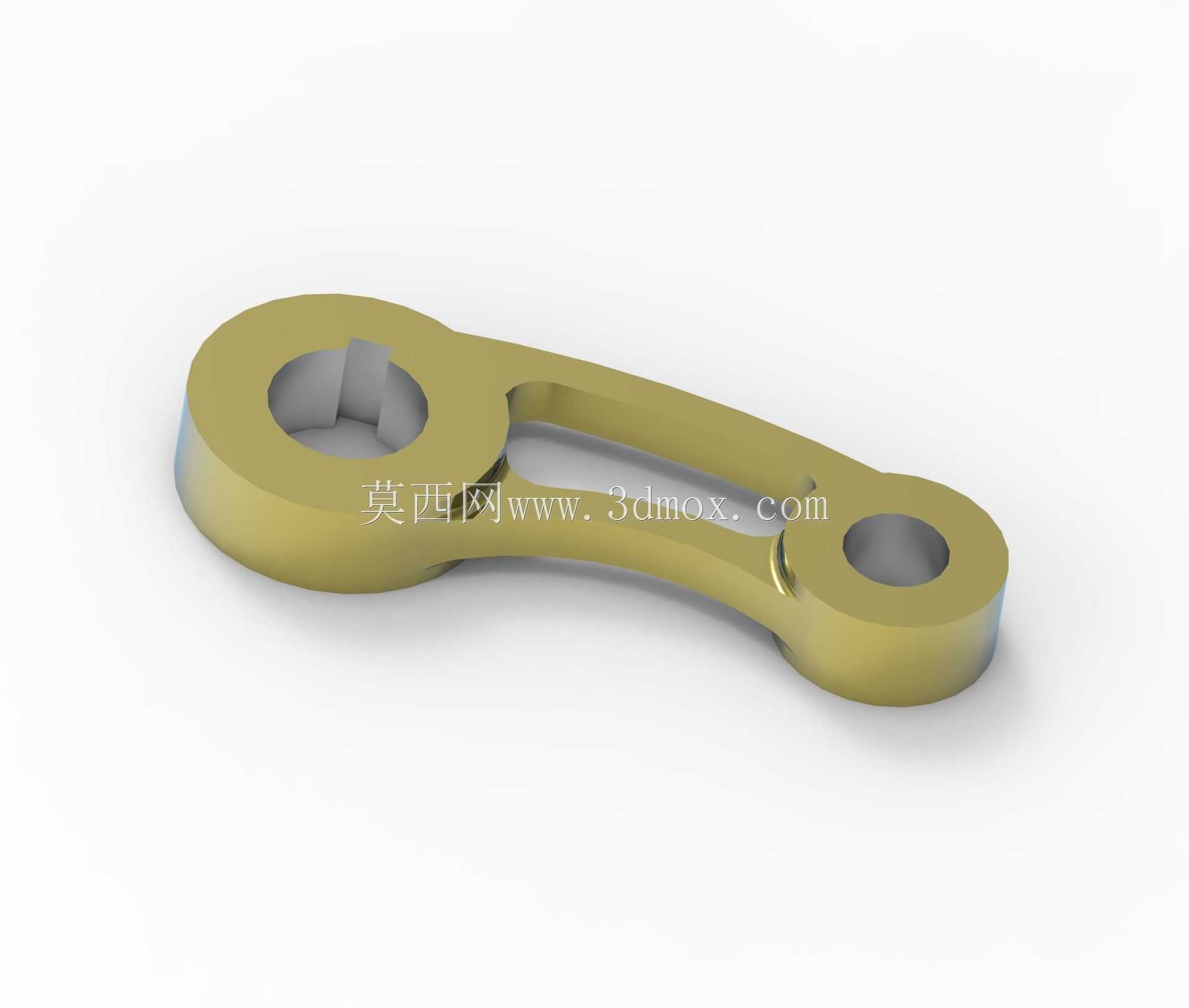

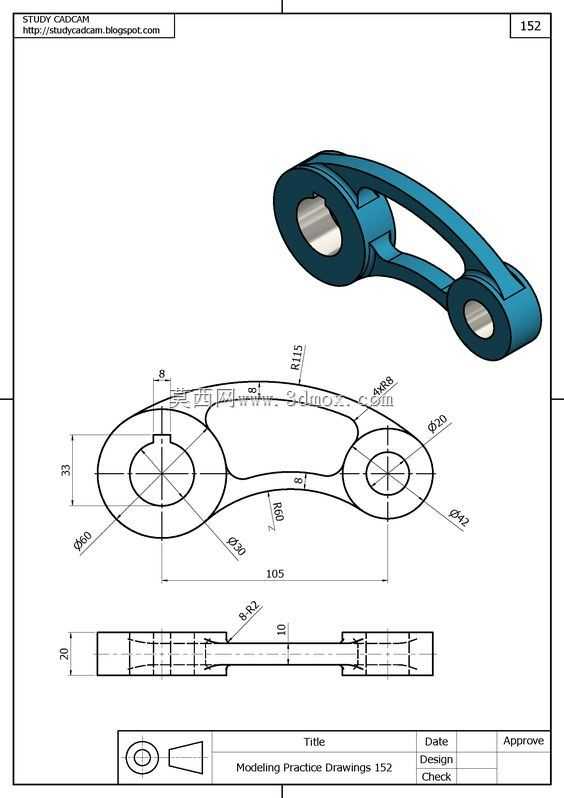

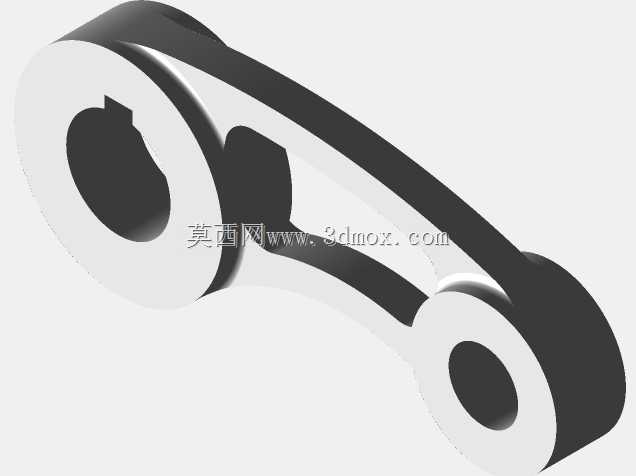

这类双孔连杆构件常见于中小功率的往复式传动机构中，在小型内燃机、气动执行组件、轻工自动化输送线的间歇传动单元里都能见到同结构原理的零件，核心作用是把主动端的回转运动转化为从动端的往复摆动，或是在两个间距固定的铰接点位间传递既定轨迹的动力，避免传动过程中出现力矩偏移或运动卡滞。从结构设计逻辑来看，构件主体采用了变截面的流线型杆身设计，没有采用等宽直杆的冗余结构，在保证两端铰接孔位同轴度、杆身抗弯抗扭强度的前提下，尽可能削减了非受力区域的材料厚度，杆身中部的镂空槽并非装饰性设计，而是在不降低结构刚性的基础上进一步降低零件自重，减少高速往复运动时产生的惯性载荷，降低传动系统的无用功耗。两端的铰接孔做了差异化设计，大端孔内预留了异形嵌装槽，用来配套带防转结构的轴套或是耐磨衬套，避免传动过程中衬套跟转出现异常磨损，小端孔为光滑通孔，直接配套圆柱销轴做铰接，两个孔位的中心距是整个零件最核心的安装尺寸，直接决定了从动端的运动行程，建模时需要严格控制两孔的平行度与中心距公差，否则装配后会出现传动卡涩、销轴偏磨的问题。零件的厚度方向做了等厚设计，适配常规的板材冲压或是金属粉末冶金成型工艺，边缘位置全部做了圆角过渡，既避免了热处理过程中的应力集中问题，也能减少装配时的锐边划伤风险。实际选型应用时，需要先确认两端铰接点的设计中心距匹配传动行程要求，再核对孔位直径适配对应的销轴与衬套尺寸，杆身的宽度方向要预留足够的安装间隙，避免运动过程中跟周边的机架、其他传动构件发生运动干涉，大端的异形槽尺寸要跟配套的防转轴套完全契合，保证衬套压装后不会出现周向转动，长期运行时也能维持稳定的传动精度，这类构件的受力主要集中在两孔之间的杆身区域，设计时已经通过截面加厚的方式强化了该区域的结构强度，能承受常规工况下的交变拉压载荷，不需要额外做加强结构。
