双立耳带安装底座铰接支撑座结构

项目分类:3D模型 发布时间:2021-10-25 ID:341137
  • 双立耳带安装底座铰接支撑座结构
  • 双立耳带安装底座铰接支撑座结构
  • 双立耳带安装底座铰接支撑座结构

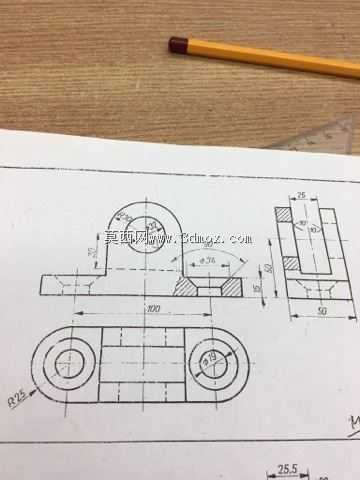

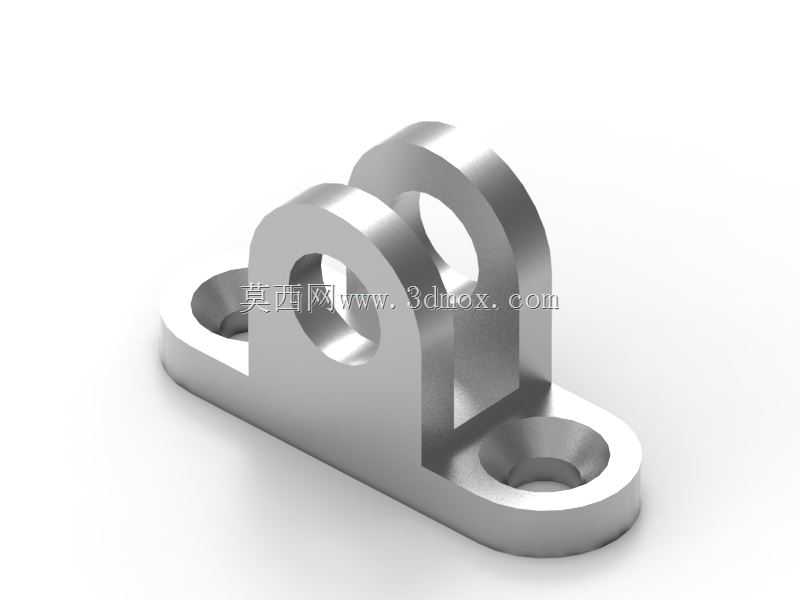

这类双耳式铰接支撑构件,在轻工自动化输送线、小型工装夹具、非标设备的活动连杆机构中应用十分普遍,核心作用是作为转动副的固定承载基座,为铰接销轴提供稳定的安装定位,同时通过底部的安装结构将铰接副的载荷传递到设备机架上。从结构设计逻辑来看,底部采用长圆形的安装底板,两端设置沉头安装孔,这种设计一方面可以在安装时微调固定位置,抵消机架加工时的孔位误差,另一方面沉头结构可以让紧固螺栓的头部完全埋入底板平面,不会突出表面干涉连杆的转动行程,避免运动过程中出现剐蹭卡滞。上部的两个平行立耳是核心的铰接承载部位,两个立耳上的同轴通孔需要严格保证同轴度公差,否则穿入销轴后会出现转动阻力过大、单侧受力偏载的问题,长期运行会加剧销轴和孔壁的磨损,缩短构件的使用寿命;两个立耳之间预留的间隙宽度,需要匹配配套连杆的端部厚度,保证连杆装入后既不会出现过大的窜动间隙,也不会因为间隙过小导致转动时出现摩擦卡滞。立耳与底板之间采用大圆角过渡结构,这种设计并非单纯为了外观规整,而是为了消除直角连接处的应力集中问题——当铰接部位承受径向载荷时,直角过渡的位置会出现数倍于平均应力的应力集中点,在交变载荷作用下很容易出现疲劳裂纹,大圆角过渡可以有效分散应力流,提升构件的整体承载能力。从安装边界来看,底板的厚度需要根据额定承载载荷计算确定,保证螺栓锁紧后底板不会出现翘曲变形;两个安装孔的中心距需要匹配常用型材的安装孔距标准,方便直接固定在工业铝型材或者型钢机架上,不需要额外加工转接板。立耳的外圆弧面设计,一方面可以减少构件整体的重量,去除非承载区域的多余材料,另一方面也可以避免尖锐棱角对装配人员造成划伤,同时在连杆摆动过程中,不会和周边的管线、其他构件发生干涉。这类构件通常采用铝合金或者碳钢加工,铝合金材质多用于载荷不大、对设备重量有要求的自动化设备上,碳钢材质则用于承载要求更高的工装夹具、重型连杆机构中,加工时需要保证铰接孔的表面粗糙度,减少销轴转动时的摩擦阻力,同时两个立耳的平行度公差也需要控制在合理范围内,避免销轴安装后出现别劲的问题。在实际选型应用时,需要根据连杆的最大摆角确认立耳的高度是否足够,避免连杆摆动到极限位置时和底板发生碰撞,同时要核算铰接孔的直径是否匹配所选销轴的直径,保证配合间隙处于合理范围,既要保证转动灵活,也要避免间隙过大导致的冲击噪音和磨损加剧问题。
