斜置带孔铰接安装支座结构设计

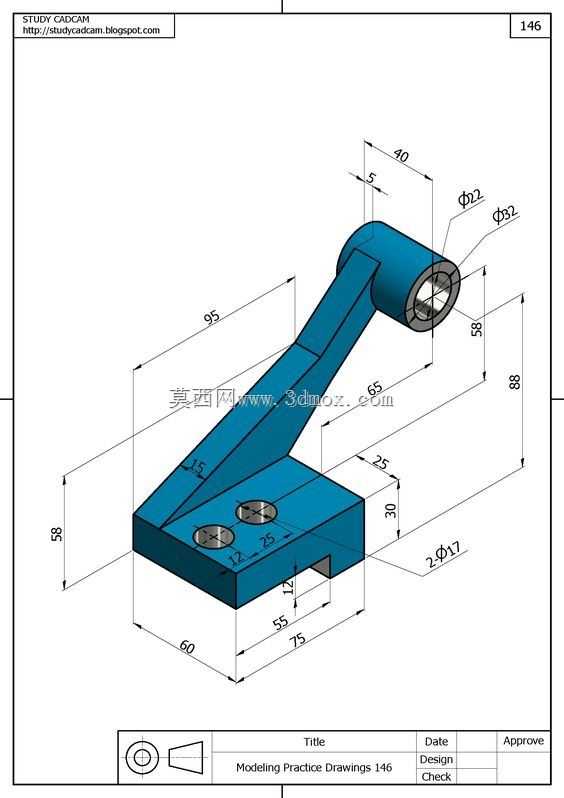

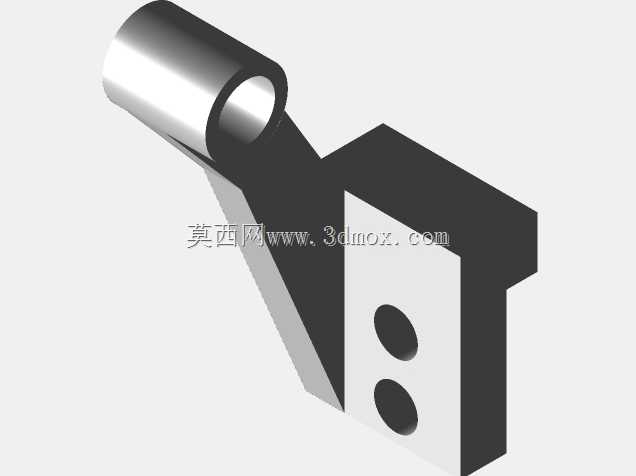

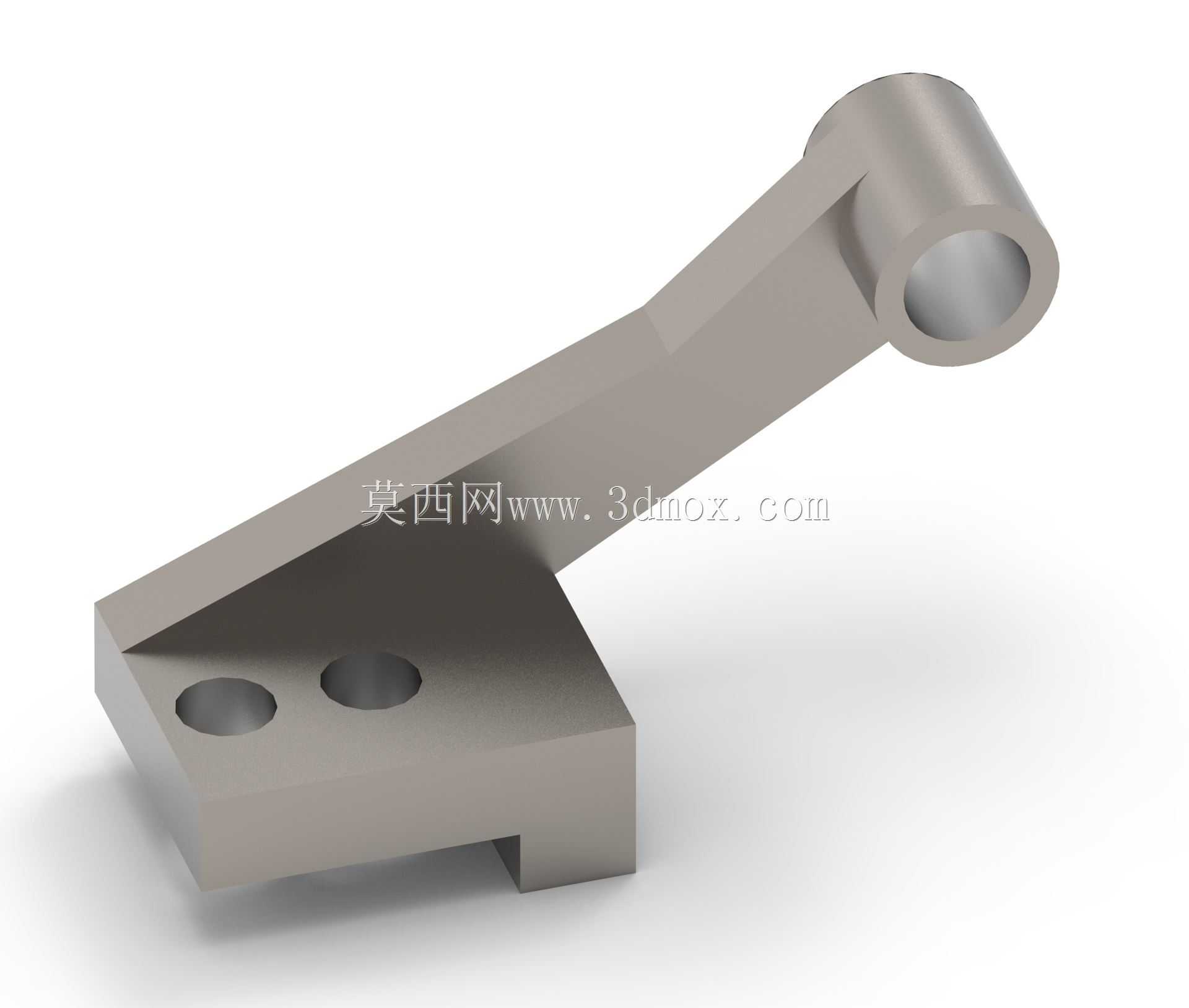

这类斜置式铰接安装支座，常见于轻工自动化生产线的连杆传动工位、小型输送设备的张紧调节机构，以及非标工装夹具的角度支撑单元中，核心作用是为做定轴摆动的连杆类构件提供稳定的安装基准，同时通过底座的安装孔实现与设备机架的刚性固定，避免传动过程中出现支座偏移导致的运动卡滞。从结构设计逻辑来看，该支座采用一体化铣削成型的结构思路，底座部分设计为带定位卡槽的矩形块，底部的卡槽可直接卡入设备机架的型材槽内，在安装时能快速完成初步定位，减少装配过程中的对齐调整工作量；底座上开设的两个同轴通孔为螺栓安装孔，可配合内六角圆柱头螺栓完成与机架的锁紧固定，孔位间距按照常用工业铝型材的槽间距标准设定，适配多数常规型材机架的安装需求。上部的斜向支撑臂采用等截面斜筋结构，从底座顶面斜向延伸至端部的铰接筒位置，斜臂的倾斜角度匹配对应传动机构的摆动行程需求，可保证铰接端的转动中心与配套连杆的运动轨迹完全契合，避免运动过程中出现附加径向力加剧铰接孔的磨损；端部的铰接筒为空心圆柱结构，内孔可配套铜套或者自润滑轴承，穿入铰接销后即可与外部连杆形成转动副，筒身的壁厚经过受力校核，可承受常规连杆传动过程中的径向载荷与交变冲击力，不会出现筒身变形导致的转动卡滞问题。在安装边界方面，底座的底面为全平面加工，安装时需保证与机架安装面的平面度公差不超过0.05mm，避免锁紧螺栓后支座出现翘曲，导致铰接孔的轴线出现偏斜；铰接筒的内孔轴线与底座安装面的平行度公差控制在0.03mm以内，可保证配套连杆摆动时无侧向窜动；斜臂与底座、斜臂与铰接筒的衔接位置均做了圆角过渡处理，可有效降低应力集中系数，在承受交变载荷时不会在衔接位置出现应力断裂问题。这类支座在实际应用中，不需要额外做焊接拼接，整体结构刚性充足，安装维护便捷，可直接替换同安装尺寸的铸造类支座，在中小载荷的摆动传动场景中具备较好的通用性。
