带安装底座单耳铰接支撑座结构设计

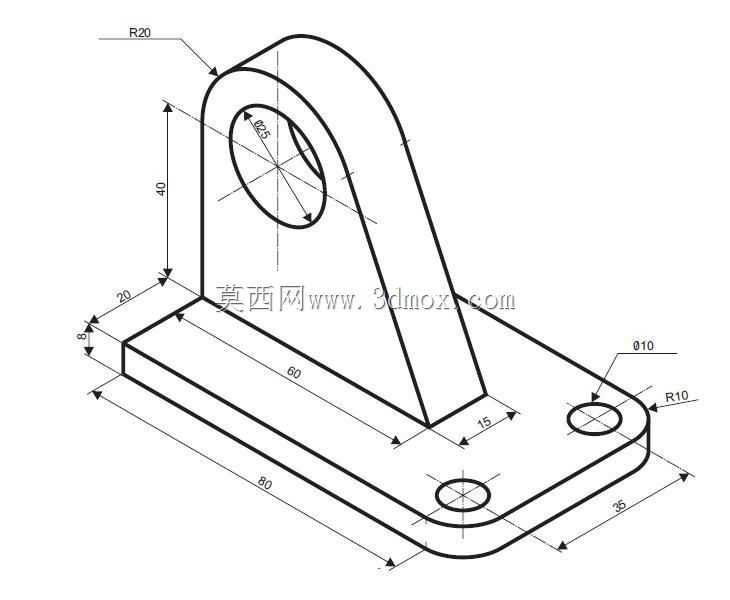

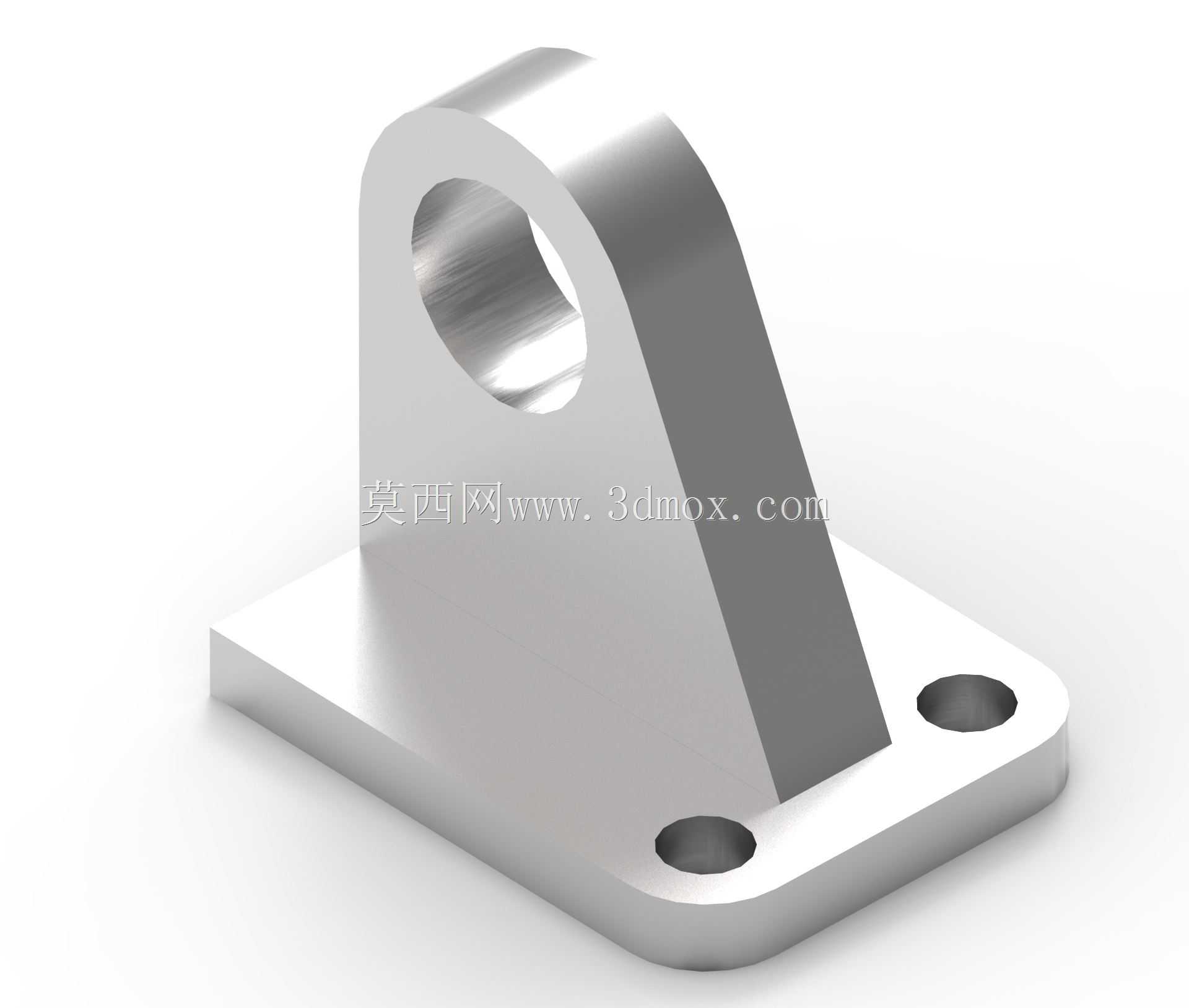

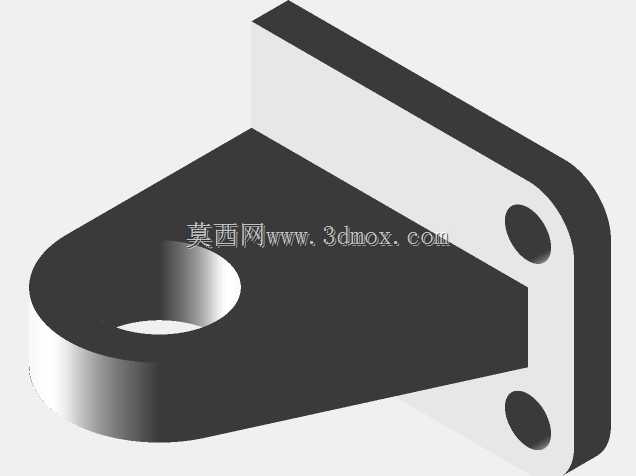

这类带安装底座的单耳铰接支撑件，在轻工输送线、小型自动化工作站、工装夹具的铰接点位应用十分普遍，核心作用是为摆动类杆件提供稳定的回转支撑基准，同时通过底座的安装孔实现与设备机架、型材框架的刚性固定。从结构设计逻辑来看，上部的单耳板做了等厚圆弧过渡处理，耳板中心的通孔为铰接销轴的安装位，孔壁与销轴采用间隙配合，可根据实际载荷需求选配铜套或者自润滑衬套嵌入孔内，降低回转过程中的摩擦损耗，耳板顶部的圆弧轮廓并非单纯的外观处理，而是为了避让铰接杆件摆动过程中的运动包络，避免杆件在设定摆角范围内与支座发生运动干涉。下部的安装底座采用带圆角的矩形板式结构，两个沉头安装孔沿耳板对称分布，孔位的中心距需要匹配对应安装面的螺孔间距，沉孔设计可让内六角螺栓安装后头部不突出底座平面，保证支座安装后底面与安装面完全贴合，不会出现螺栓顶起导致的安装歪斜问题。耳板与底座的衔接位置做了大圆角过渡，没有尖锐的应力集中棱角，这一设计是为了降低支座承受径向载荷时衔接位置的应力峰值，避免长期交变载荷下出现根部断裂的问题，若应用在重载工况下，还可在耳板两侧增设三角形加强筋，进一步提升整体的抗弯曲载荷能力。设计这类支座时，首先要明确铰接点位的最大径向载荷、铰接杆件的摆角范围，以此确定耳板的厚度、铰接孔的直径尺寸，耳板厚度需要比配套铰接杆件的双耳片间隙小0.2-0.5mm，保证装配后杆件不会出现轴向窜动；其次要确认安装面的可用空间，以此确定底座的长宽尺寸、安装孔的中心距与孔径，底座的厚度需要满足螺栓拧紧时不会出现底座变形的要求，通常根据螺栓规格匹配，采用M6螺栓安装时底座厚度不小于8mm，M8螺栓安装时厚度不小于10mm。建模过程中需要注意铰接孔的轴线与底座安装面的平行度公差，若平行度超差，会导致销轴安装后出现别卡问题，加剧铰接部位的磨损；底座的安装面需要做平面度处理，避免安装后支座出现倾斜，导致铰接回转的中心线偏移，影响整套连杆机构的运动精度。这类支座通常采用45号钢或者铝合金加工，钢制支座可做发黑或者镀锌处理提升防锈能力，铝合金支座多用于载荷较小、对设备重量有要求的自动化设备场景，实际应用中可根据工况需求调整各部位的尺寸参数，匹配不同的安装与载荷要求。
