三孔弯板安装式管路固定连接支架

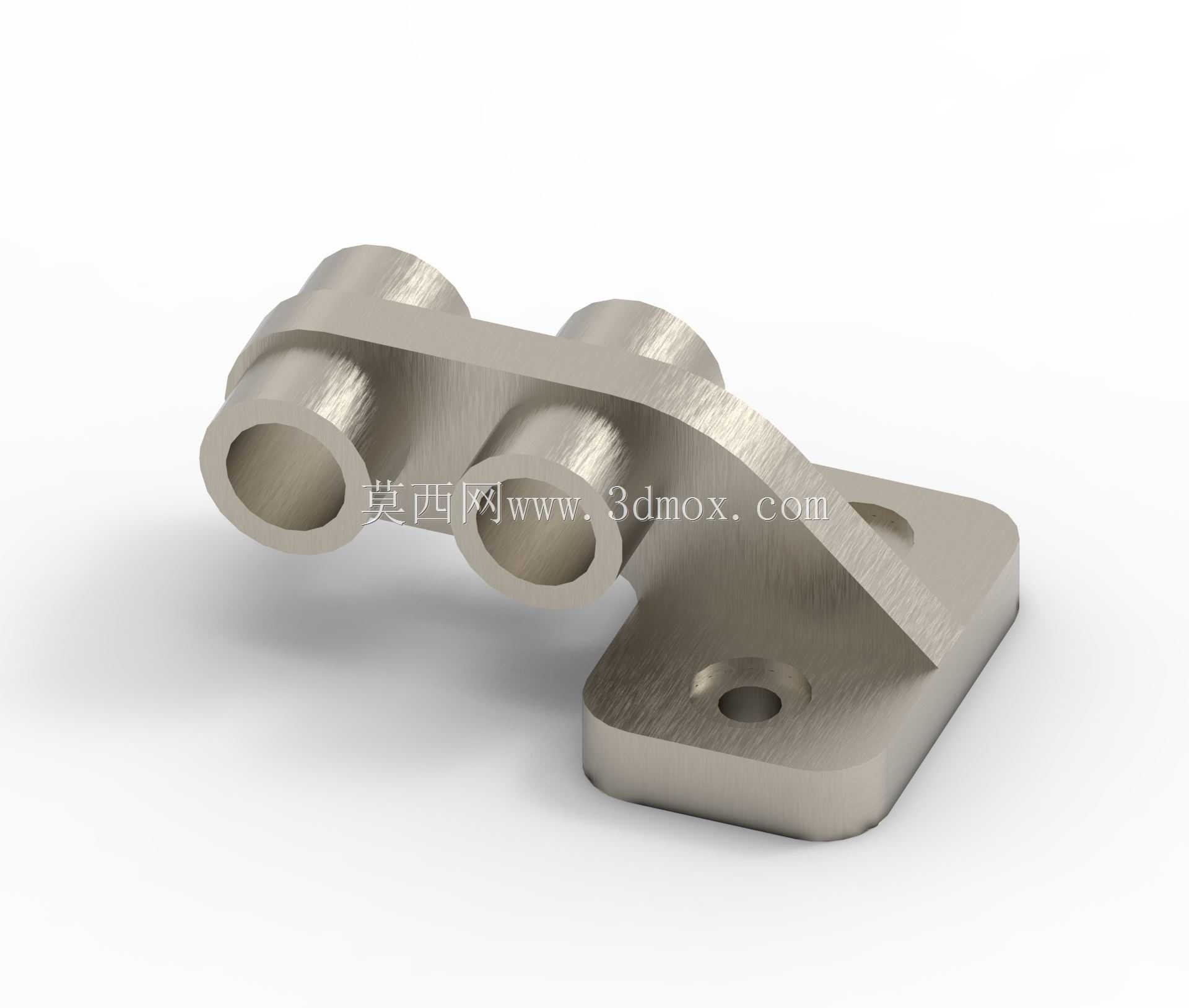

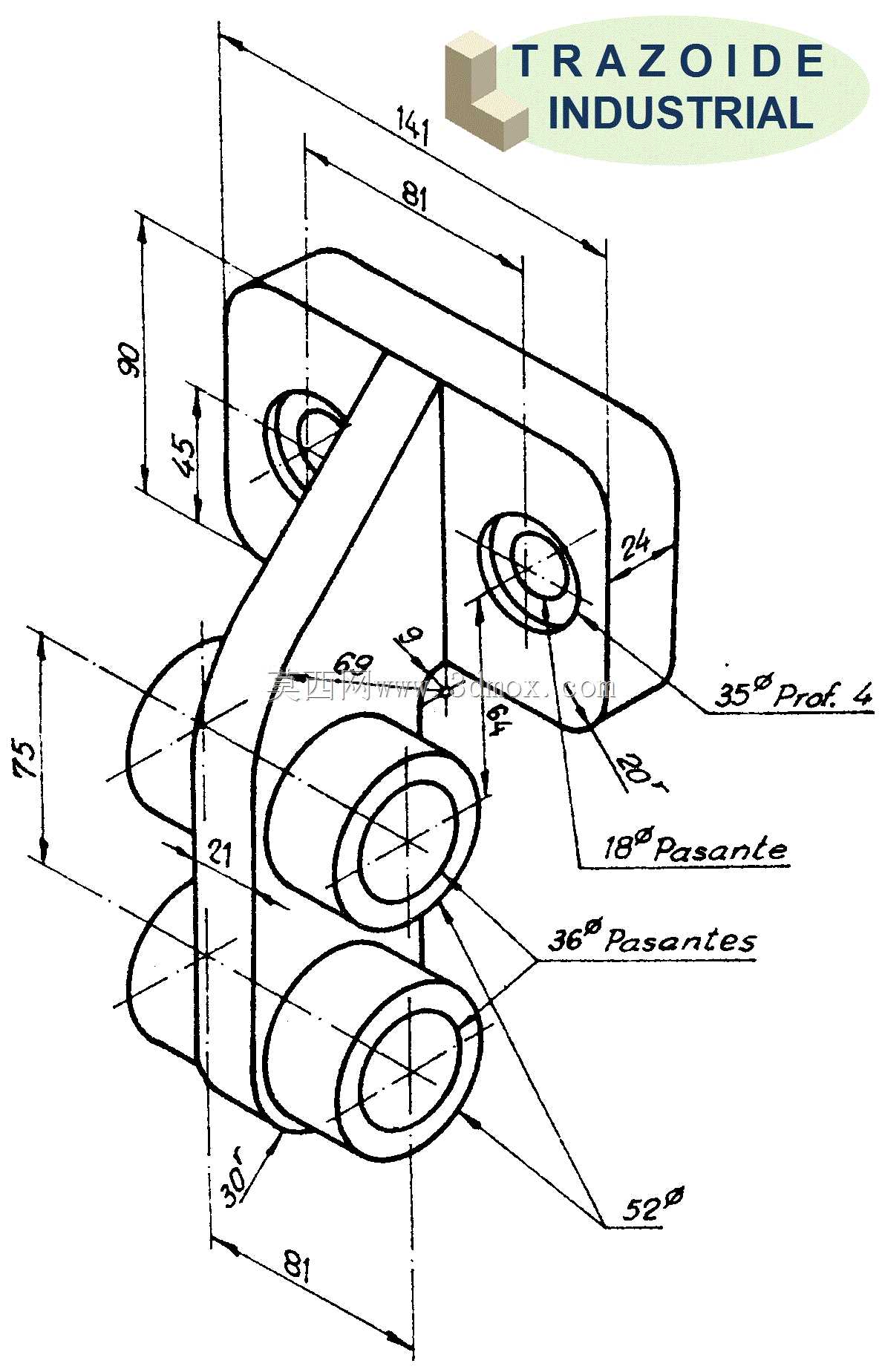

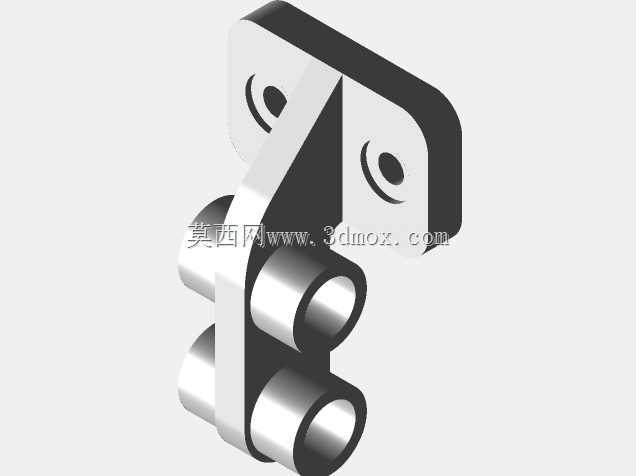

这款弯板结构的三孔连接构件，主要应用在气动、低压流体输送管路的布设场景中，常见于自动化生产线的气路排布、小型设备内部的油路固定工位，用来将多根并行排布的硬管或接头组件稳定固定在设备安装基面，避免设备运行过程中管路受振动产生移位、接头松脱渗漏的问题。从结构设计来看，构件底部为带圆角的矩形安装基板，基板上开设两个沉头安装孔，安装时可使用内六角螺栓将整个构件锁附在设备的安装平面上，沉孔设计能够让螺栓头完全没入基板平面，不会突出表面干涉周边其他构件的排布，基板边缘做R角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升构件长期受振动载荷下的结构强度。基板向上延伸出带弯折角度的支撑板，弯折角度根据实际管路布设的空间走向做了适配，让上方的三个同轴套筒接口能够避开安装基面的凸起结构，对接待固定的管路接头。三个套筒沿支撑板长度方向等距排布，套筒内孔为通孔设计，孔径匹配常规的硬管外径或快插接头的安装尺寸，套筒本身有足够的轴向长度，能够为穿入的管路提供足够的包覆支撑长度，避免管路在接口位置出现弯折疲劳。整个构件一体加工成型，没有额外的拼接焊缝，结构整体性更好，抗振性能优于焊接拼装的同类固定件。在安装边界上，底部基板的两个安装孔孔距适配常规的设备安装孔位标准，不需要额外在设备基面上重新打孔适配，支撑板的弯折高度经过测算，既能够让套筒接口和安装基面留出足够的操作空间，方便管路接头的插拔锁紧操作，也不会因为高度过高导致整体结构悬臂过长，在受管路侧向力时出现形变。实际选型使用时，需要确认套筒内孔和待固定管路的外径匹配度，安装时先将基板对位到安装孔位，预紧螺栓后调整管路穿入深度，确认管路排布无别劲后再锁死固定螺栓，能够有效降低管路接头处的应力集中，延长管路密封件的使用寿命。这类固定支架相比传统的管卡排布，能够一次性固定三根并行管路，减少了安装面上的固定点数量，让设备内部的管路排布更规整，也减少了零散紧固件的使用量，降低设备装配的工时成本。
