带侧向定位凸台的槽式安装基座结构

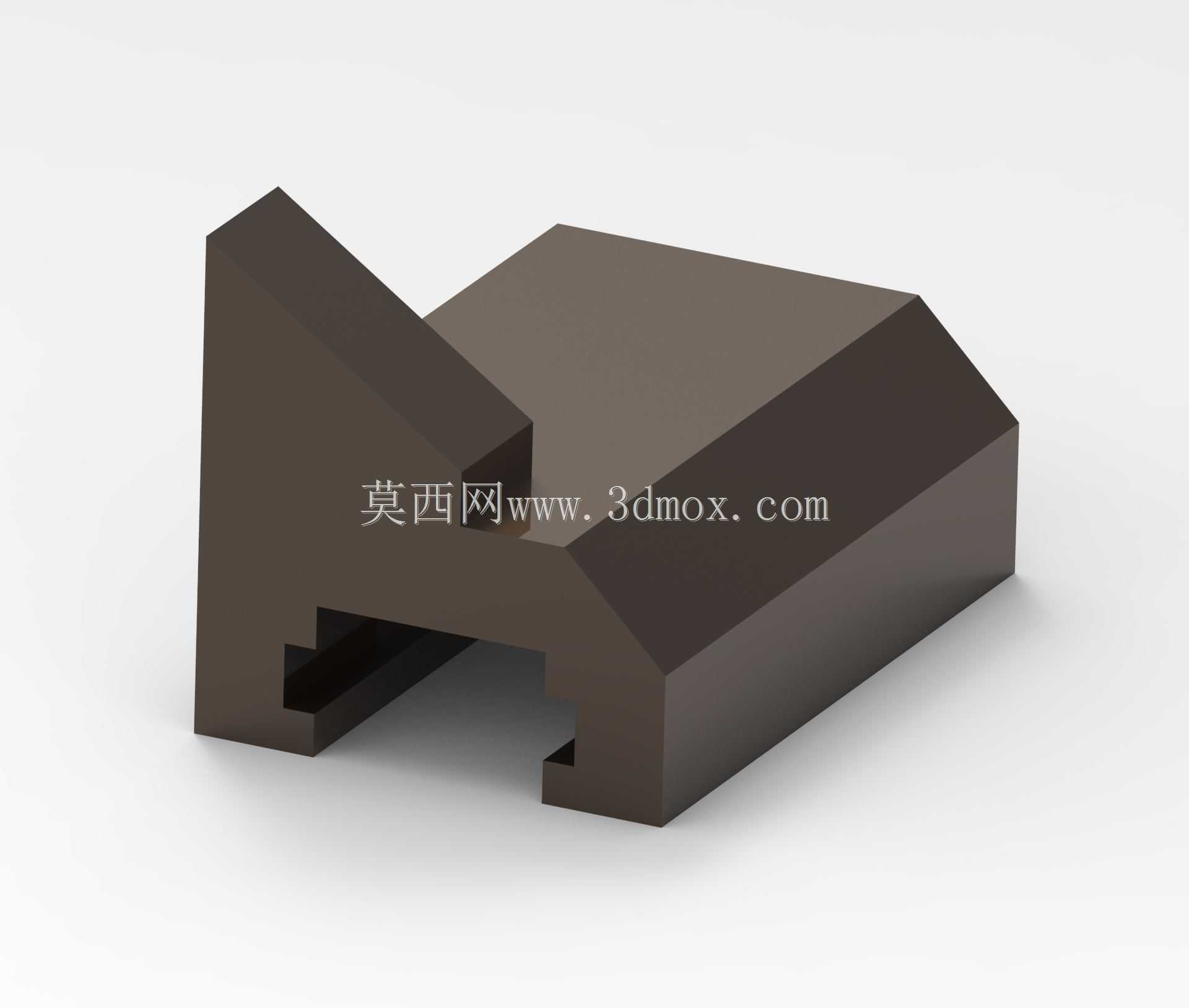

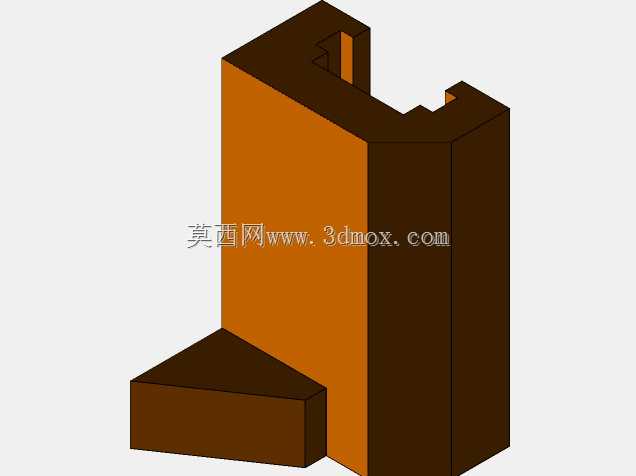

该构件属于设备装配环节常用的定位支撑类基座，在自动化产线的工位挡停、工装夹具的侧向定位、小型输送线的侧边导向模块中都能见到同类结构的应用，核心作用是为被支撑部件提供稳定的安装基准，同时通过自身的型面特征完成装配时的快速对位，减少现场调试时的反复调整工作量。从结构设计逻辑来看，主体采用块状实体构型，底部开设的通槽是核心安装接口，槽体的两侧凸边可直接卡入对应型材的T型槽内，无需额外加工沉头孔位就能完成快速固定，槽宽尺寸匹配常规工业铝型材的槽口宽度，安装时可沿型材长度方向滑动调整位置，调整到位后通过侧面的紧定螺钉即可锁死固定位置，适配多工位位置灵活调整的使用需求。构件一侧设置的三角加强筋结构，直接连接垂直定位面与主体基座，在承受侧向冲击力时可将应力均匀分散到整个基座实体上，避免长期受载后定位面出现倾斜变形，垂直定位面的平面度公差控制在0.05mm以内，保证与被定位工件的面接触贴合度，减少定位间隙带来的装配误差。顶部的斜切面设计并非造型装饰，而是为了避让工件安装时的运动轨迹，避免工件上下料过程中与基座发生磕碰，斜切面的角度经过实际装配验证，刚好避开工件的最大外轮廓运动包络，同时不会过度削弱基座的整体结构强度。从安装边界来看，基座的整体外轮廓尺寸适配小型工装的安装空间，底部安装槽的深度保证卡入型材后不会出现上下窜动，垂直定位面的高度满足常规小型工件的定位接触长度要求，不会因为接触面积过小导致定位不稳。建模过程中优先保证各安装配合面的尺寸精度，对非配合面做了合理的倒角处理，去除锐边避免装配时划伤操作人员，所有过渡圆角的设置都兼顾了加工工艺性，采用常规铣削设备即可完成加工，无需特殊刀具或复杂工序，能有效控制零件的加工成本。这类基座在实际使用中通常成对布置，分别对工件的两个侧边进行限位，也可单个使用作为单向挡停块，根据实际工位的受力情况可选择不同的材质加工，常规工况下采用45号钢调质处理即可满足强度要求，有轻量化需求的场景也可采用铝合金材质加工，表面做阳极氧化处理提升耐磨性能。
