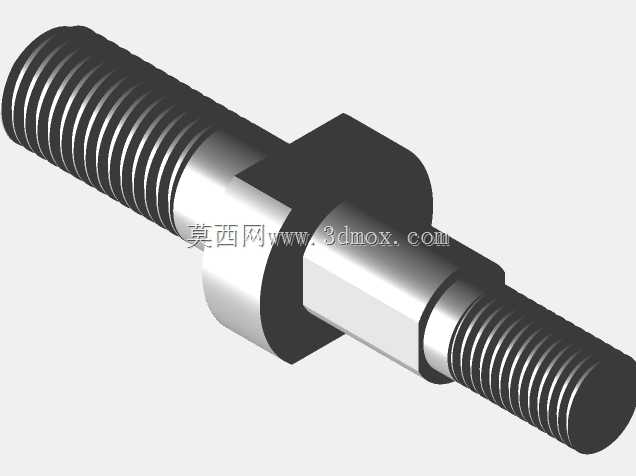

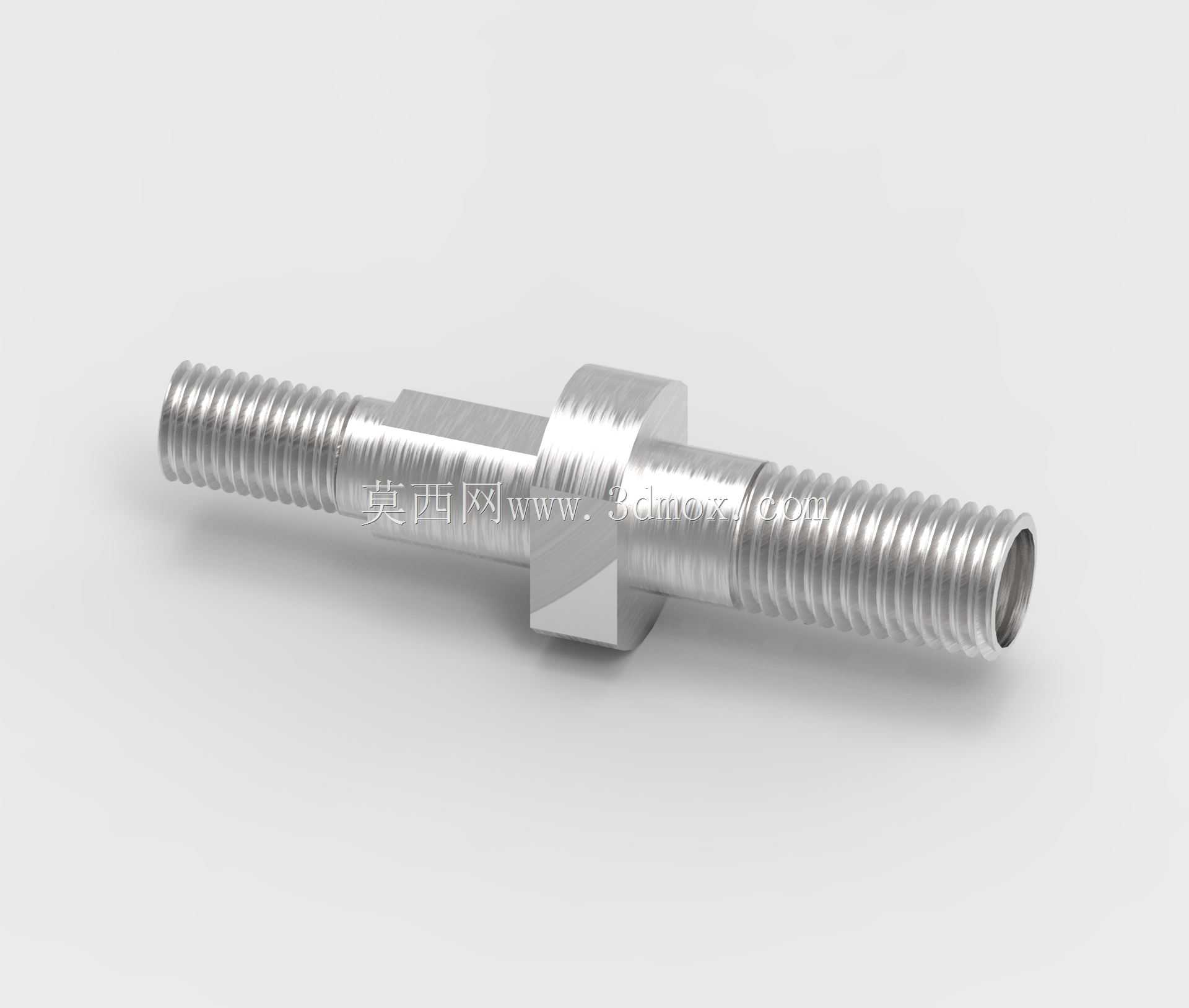

带六角限位台双头外螺纹连接销轴

这类带中间六角限位台的双头螺纹连接件，在液压阀组集成安装、气动管路接头固定、小型模组滑台的行程限位组件装配场景中应用十分普遍，区别于普通全螺纹螺柱，中间的六角台既可以作为拧紧受力的工位，也能充当轴向定位的硬限位，避免装配时螺纹旋入深度失控导致的配合面压损或者密封失效问题。从结构设计逻辑来看，两端外螺纹的公称直径保持一致，能适配同规格的锁紧螺母，降低装配时的配件选型复杂度，中间六角台的对边尺寸略大于螺纹大径，刚好能卡在安装基座的预制沉孔台阶上，不需要额外加装轴用挡圈或者定位套就能实现轴向位置固定，能有效压缩装配环节的零件数量，减少累计装配误差。建模过程中需要重点把控几个关键尺寸边界：两端螺纹的有效旋合长度要匹配对应安装板的厚度加上螺母锁紧的预留余量，通常每端预留2-3个螺距的外露长度方便锁紧操作；中间六角台的厚度要根据安装面的承压需求计算，避免锁紧时六角台发生剪切变形，六角的对边尺寸要符合标准紧固件的扳手空间要求，保证常规开口扳手或者套筒能顺利套入完成拧紧作业；其中一端的内孔设计是为了适配流体导通或者穿装定位销的需求，建模时要注意内孔与外螺纹的同轴度公差，避免装配后出现管路偏心漏液或者定位销卡滞的问题。实际选型应用时，要注意两端螺纹的旋向是否匹配安装场景的防松需求，部分有振动工况的位置会采用一端正牙一端反牙的设计，实现锁紧后的自防松效果，这款模型采用等螺距同向螺纹设计，适配常规的静态连接或者低振动装配场景。建模时螺纹特征采用真实牙型切除建模，能直接导出工程图用于机加工生产，中间六角台的棱边做了极小的倒角处理，既符合实际零件的去毛刺工艺要求，也能避免装配时棱边刮伤安装面的密封涂层。这类零件的安装边界需要注意，穿过安装孔时六角台的贴合面要与安装面保持完全平行，避免单侧受力导致螺纹弯曲变形，两端螺纹的起始端都做了导入倒角，方便螺母快速旋入，提升现场装配的效率。
