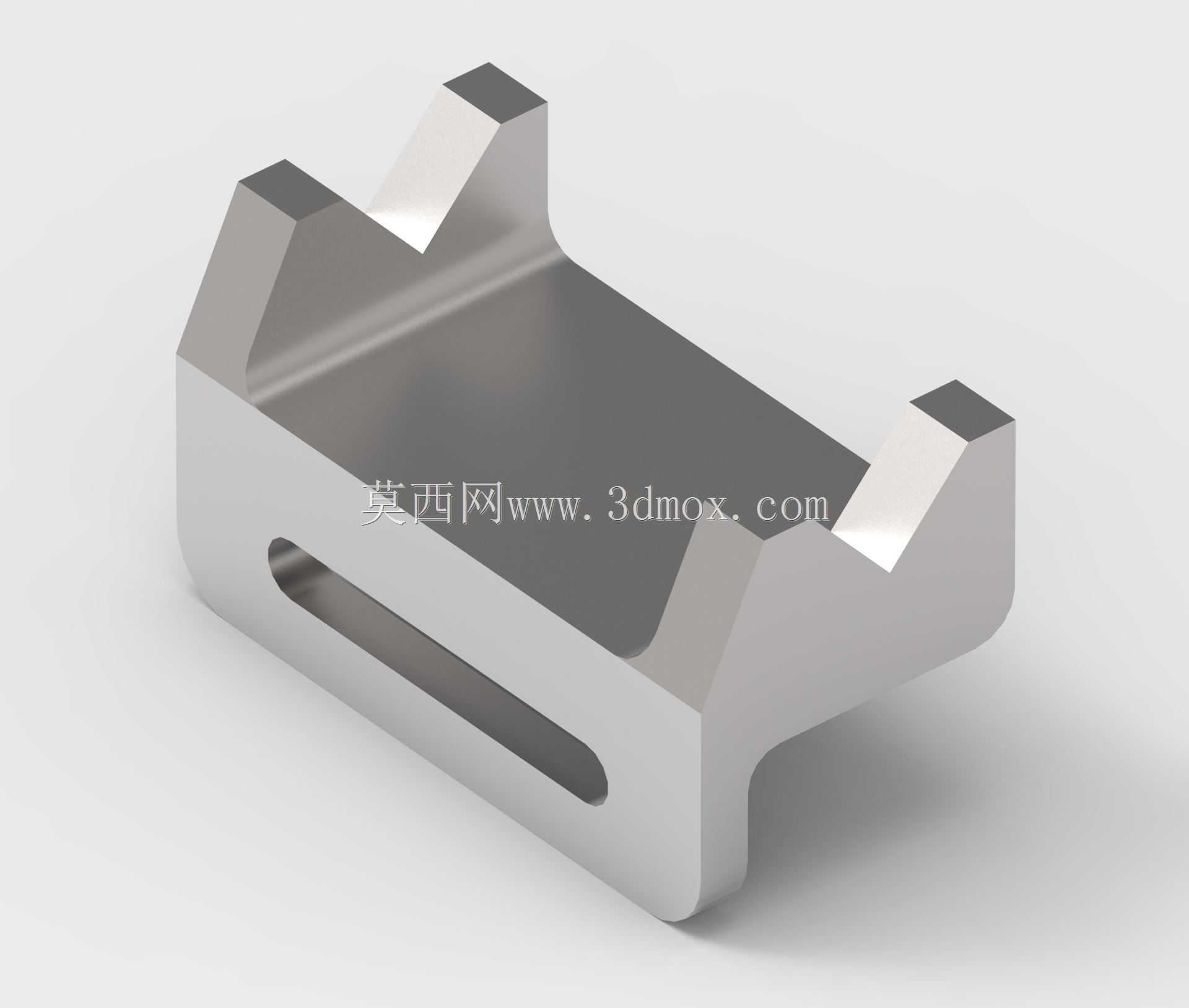

带侧槽双凸耳限位金属支撑座结构

这类带侧槽双凸耳的金属支撑构件，多应用在工装夹具定位、小型自动化设备工位限位、输送线侧边挡停机构场景中，日常产线改造、非标设备搭建时经常会用到这类结构件。从结构设计逻辑来看，主体采用一体化铣削成型的块状基体，顶部设置两个对称分布的凸耳结构，凸耳内侧做了斜向让位处理，能够在对接配套构件时实现快速导入定位，避免装配过程中出现卡滞、对位偏差的问题，凸耳的端面经过平面度处理，可作为轴向定位的基准面，保证对接后两个构件的相对位置精度控制在0.02mm以内，满足常规工装的定位公差要求。基体侧面开设的长条形通槽，主要用于穿设固定螺栓或者配套的滑动销件，长槽的长度方向预留了足够的调节余量，安装时可以根据实际装配位置沿槽长方向调整构件的固定位置，不需要额外加工腰型孔，降低现场安装的二次加工工作量，槽口边缘做了倒角处理，避免螺栓穿入时刮伤螺纹表面，也能减少应力集中带来的构件断裂风险。构件底部做了圆弧过渡的让位结构，在安装到带有台阶的安装基面时，能够避开基面的直角棱边，保证支撑座的底面可以完全贴合安装平面，不会因为棱边干涉导致安装后出现翘曲、固定不稳的问题。从安装边界来看，这类支撑件的整体宽度适配常规40系列铝型材的安装面，不需要额外加装转接板就可以直接固定在铝型材搭建的设备机架上，凸耳的凸起高度经过匹配设计，对接常规厚度的工位挡块时，不会出现凸耳过高导致的行程干涉，也不会因为高度不足无法实现有效限位。实际建模过程中，这类结构需要重点关注凸耳内侧斜面的角度公差，角度偏差过大会导致对接件无法顺利卡入，侧槽的宽度公差需要控制在螺栓公称直径的0.1mm间隙范围内，间隙过大会导致固定后构件出现窜动，间隙过小则会增加装配难度，基体的所有锐边都需要做0.2mm的倒角处理，既可以去除加工毛刺，也能避免安装调试过程中划伤操作人员。这类构件在实际使用中，主要承受径向的挡停冲击力，因此基体的壁厚设计保留了足够的强度余量，在常规0.5MPa的冲击载荷下不会出现变形，能够满足小型自动化设备的日常使用强度要求，不需要额外做加强筋结构，一体化的块状结构本身就具备足够的结构刚性，同时也减少了加工工序，降低单件的制造成本。
