异形曲面连接固定支架结构设计

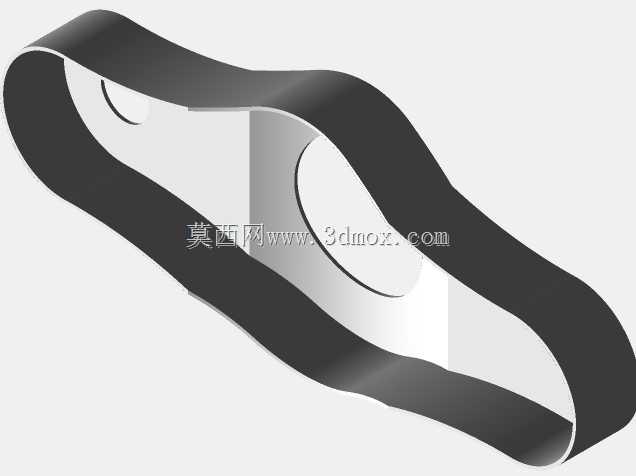

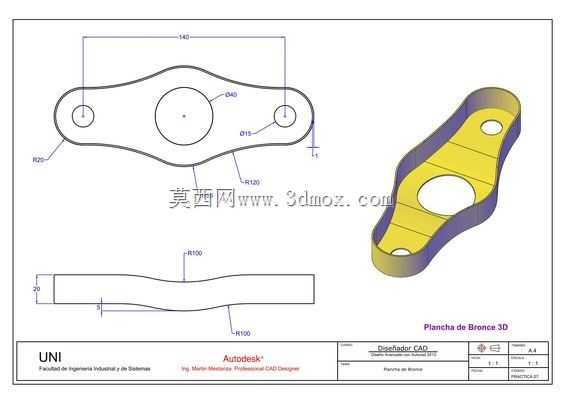

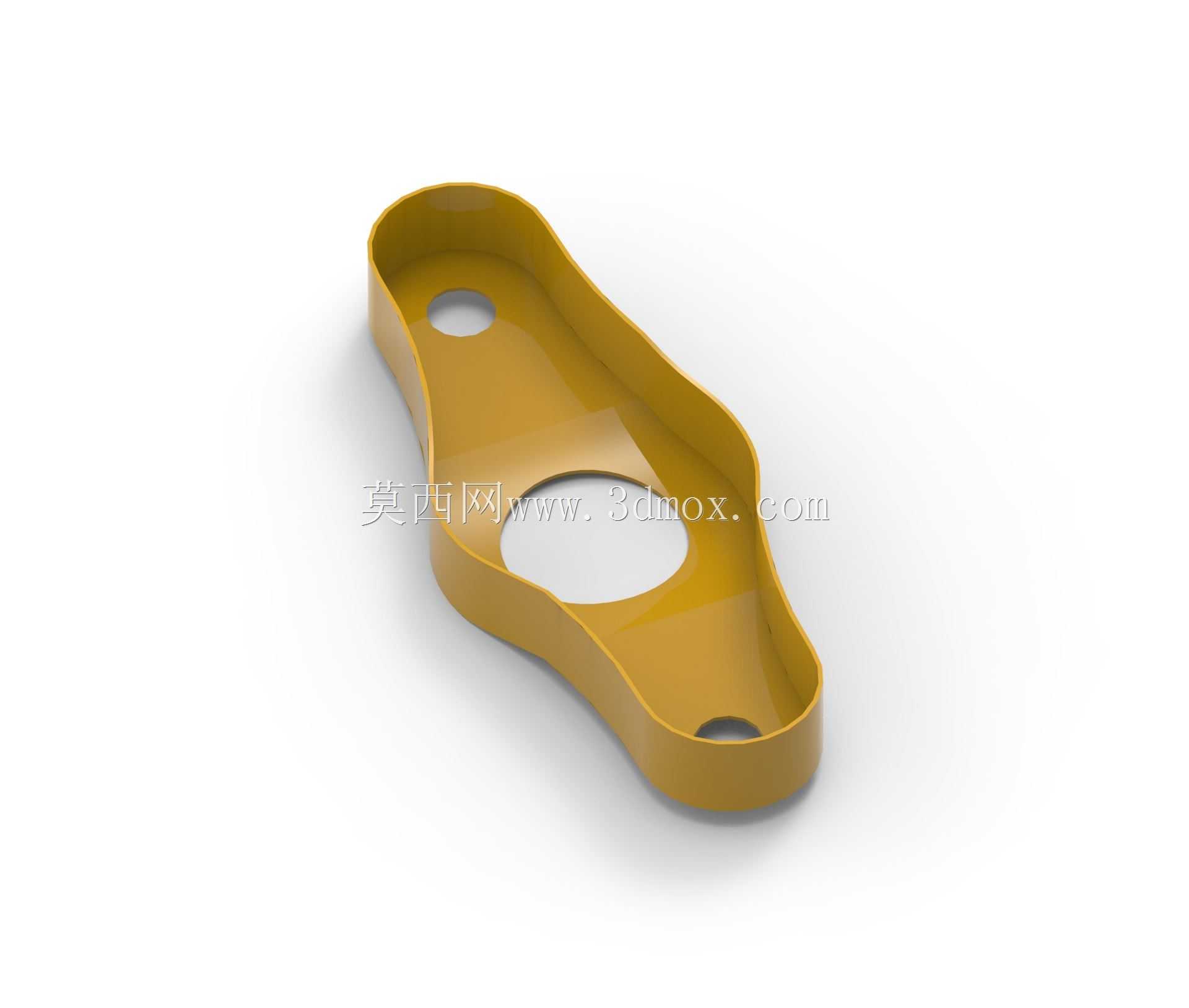

这类异形曲面连接支架，多应用在小型动力设备、园林工具、便携机电产品的内部结构连接场景中，主要承担两个错位安装面之间的载荷传递与位置固定作用，替代传统的直角拼接支架，适配设备内部非规则的安装空间，避免多零件拼接带来的装配累积误差。从结构功能来看，支架整体采用流线型曲面过渡设计，没有尖锐的直角棱边，一方面可以降低冲压成型过程中的应力集中问题，减少零件成型后出现开裂、回弹超差的概率，另一方面在设备运行产生振动时，曲面结构可以小幅分散振动应力，避免长期交变载荷下出现固定位断裂的问题。零件上分布的三个通孔，分别对应三个安装点位，两端的小孔径通孔用于穿装固定螺栓，将支架两端锁定在相邻的两个构件安装面上，中间的大孔径通孔一方面用于避让设备内部穿过的管线、轴类零件，减少额外的避让结构设计，另一方面可以降低零件整体重量，符合便携类机电产品的轻量化设计要求。设计这类零件时，首先要确认两端安装点的空间坐标偏差，根据两个安装面的高度差、角度差拟合出顺滑的连接曲面，曲面的拔模角度需要控制在合理范围内，保证冲压模具开模时可以顺利脱模，同时曲面的壁厚要保持均匀，避免成型后出现壁厚不均导致的强度差异。安装边界方面，零件的整体外轮廓宽度要小于安装位周边的预留间隙，避免装配时和周边其他构件产生干涉，两端安装孔的中心距公差需要控制在±0.1mm范围内，保证装配时螺栓可以顺利穿入，不会出现孔位错位需要强行校正的问题，中间大孔的边缘要做倒圆角处理，避免穿过的管线被锐边割破绝缘层。这类支架的曲面弧度设计还要兼顾受力方向，在主要承力的方向上通过曲面的弧度提升结构刚性，不需要额外增加加强筋就可以满足载荷要求，在控制零件重量的同时保证结构强度，适配小空间内的多点位固定连接需求，在小型通用机电产品的结构设计中应用十分广泛。
