带双侧安装耳的阶梯式中空支撑座

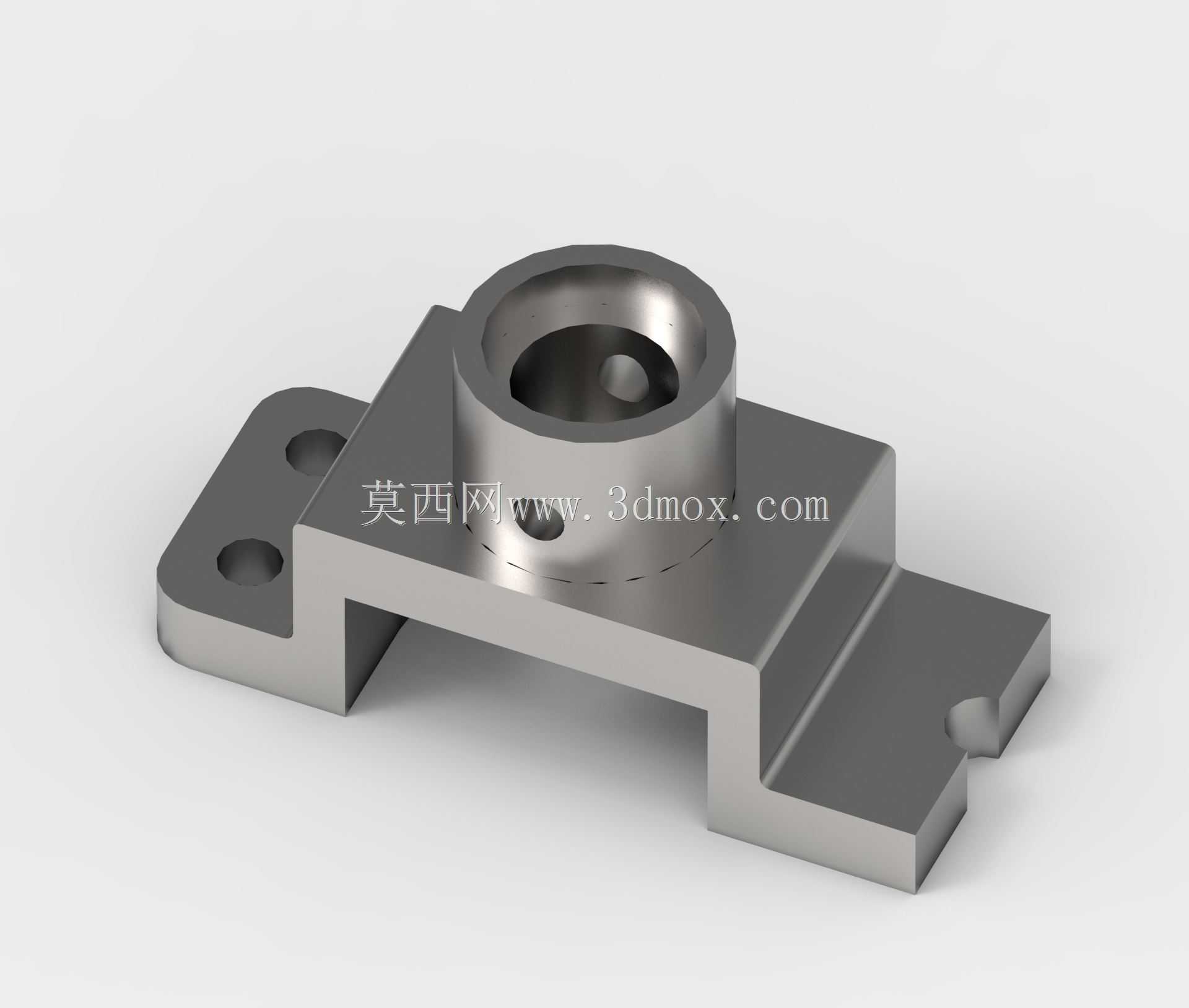

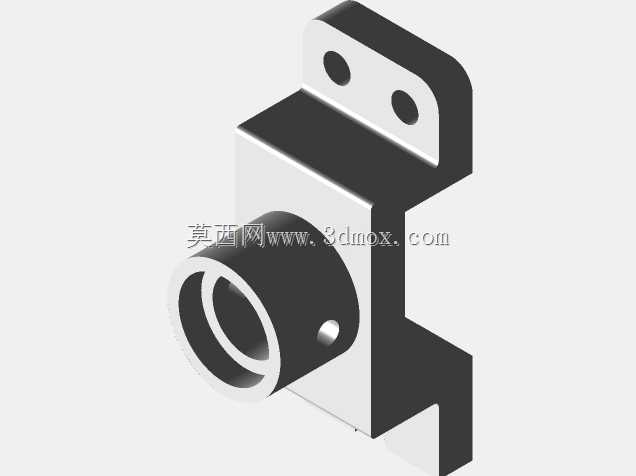

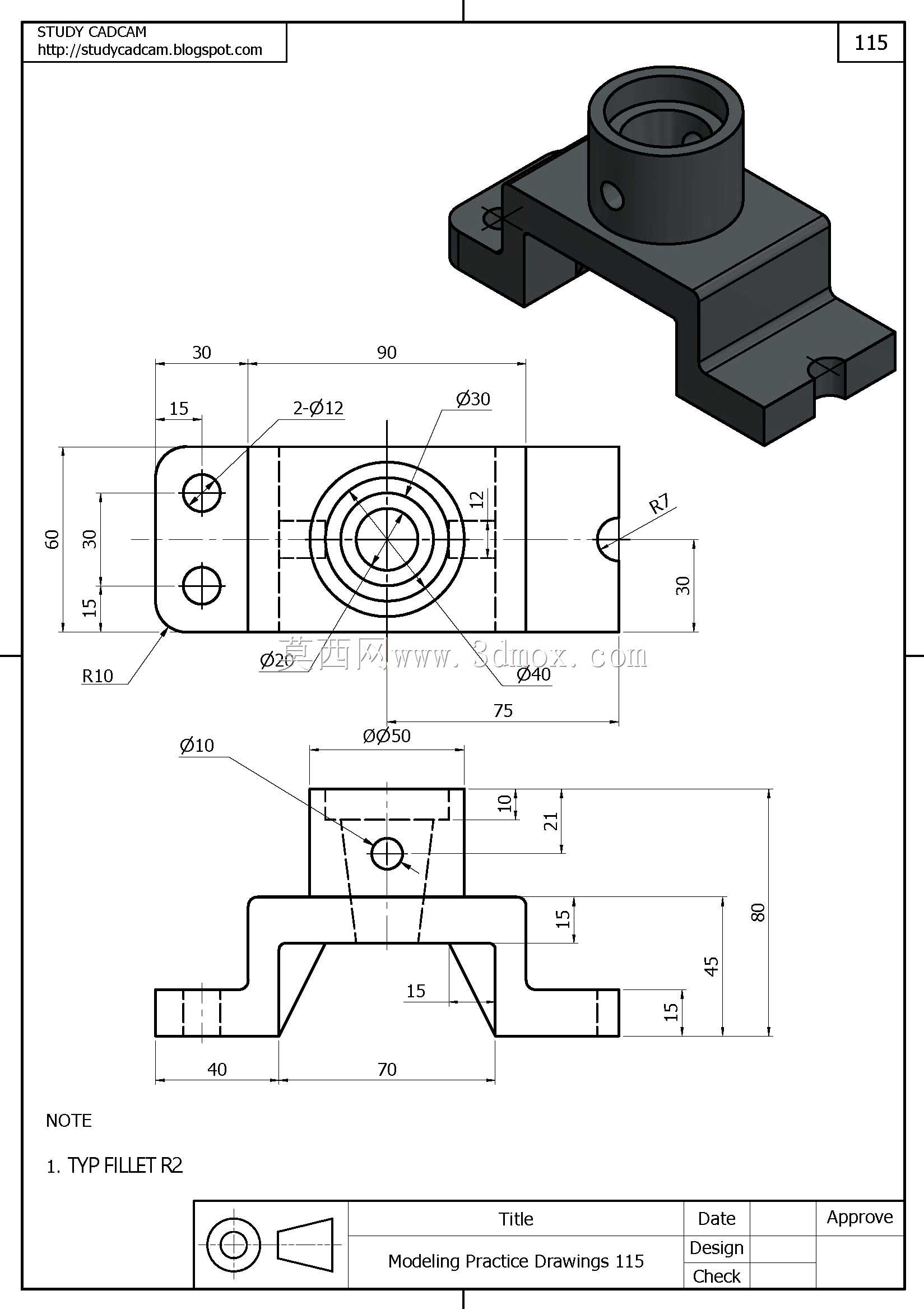

这款支撑构件常见于轻工自动化生产线、小型物料输送设备以及非标检测工装的机架搭建环节，主要承担轴类零件、导向杆或者小型功能模组的承载与定位作用，能够在受限的安装空间内为上部配合件提供稳定的支撑基准，避免悬臂结构带来的形变偏移问题。从结构设计来看，主体采用阶梯式下沉的座体结构，中部凸起的中空筒段是核心配合区域，内孔经过同轴度公差约束，可与穿入的轴件形成间隙配合，筒壁预留的径向小孔可用于安装紧定螺钉，实现对穿入轴件的周向与轴向锁止，防止设备运行过程中轴件出现窜动。两侧延伸出的安装耳板做了差异化设计，左侧耳板开设两个同轴通孔，用于穿装螺栓完成与安装基面的固定，右侧耳板除了基础安装平面外，边缘设置的半圆缺口可用于避让相邻构件的走线或者小型凸台，减少装配时的干涉问题。座体底部的凹槽结构并非减重设计，而是为了适配安装基面上的凸起定位条，安装时可直接将凹槽卡入定位条完成预定位，无需反复调整座体的同轴度，大幅提升现场装配效率。设计过程中优先保证了中空筒段与底部安装面的垂直度公差，避免上部安装的轴件出现偏斜，进而影响整套机构的运行精度；耳板的厚度经过受力校核，能够承受上部模组运行时产生的径向载荷与小幅振动，不会出现耳板断裂或者连接松动的问题。安装边界方面，座体整体宽度控制在常规铝型材安装面的适配范围内，可直接固定在40系列工业铝型材的槽面上，无需额外加装过渡连接板；中空筒段的高度经过匹配设计，既能够为穿入的轴件提供足够的配合长度保证支撑刚度，又不会因为筒段过高导致上部构件的安装重心上抬，影响整套机构的运行稳定性。这类支撑座在实际应用中可替代定制焊接的支撑支架，减少现场焊接、打磨的工序，同时具备更高的尺寸一致性，在多工位同构型设备的搭建中能够实现零件互换，降低后期维护的备件成本。
