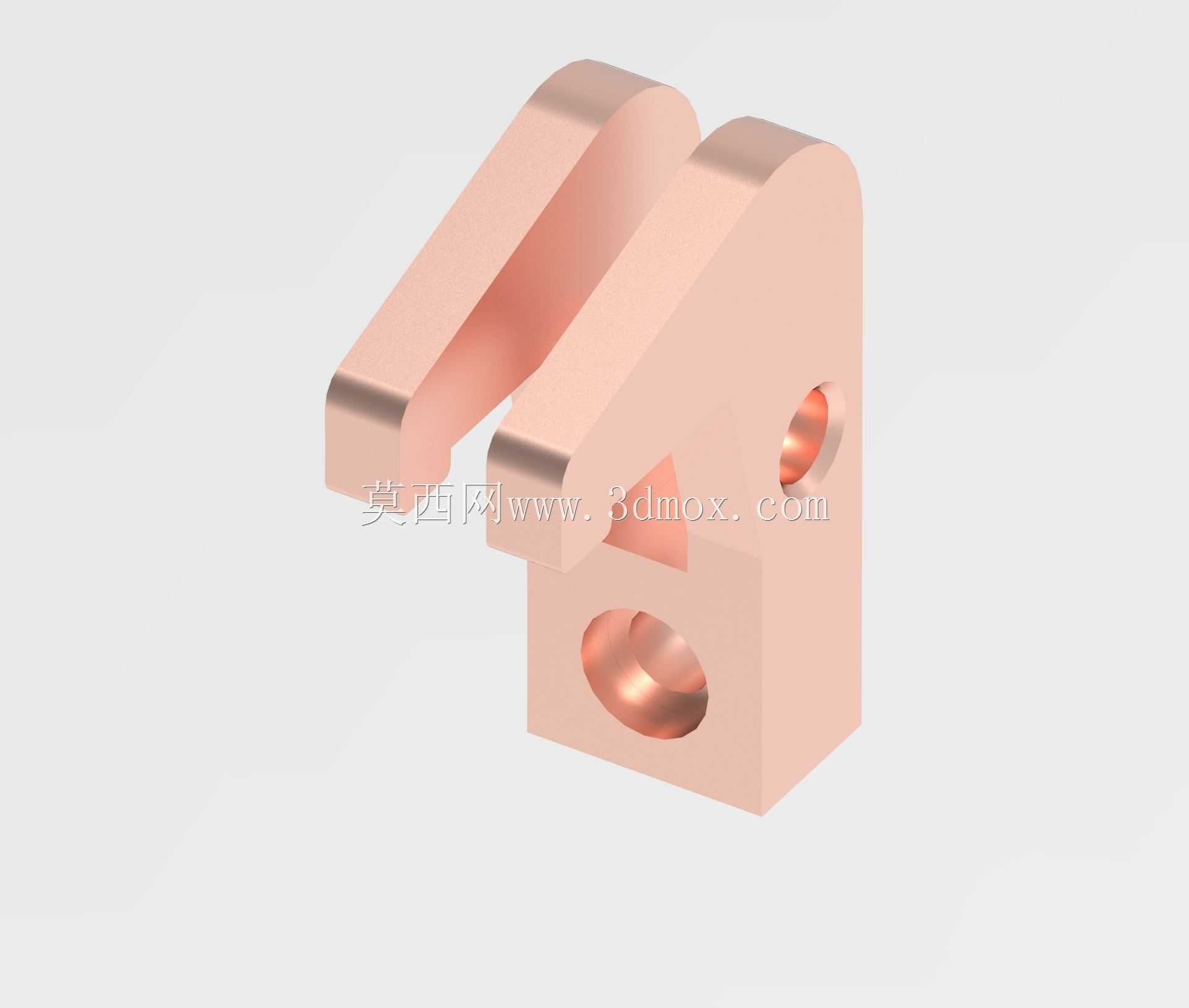

铜制铰接式连接固定支座结构设计

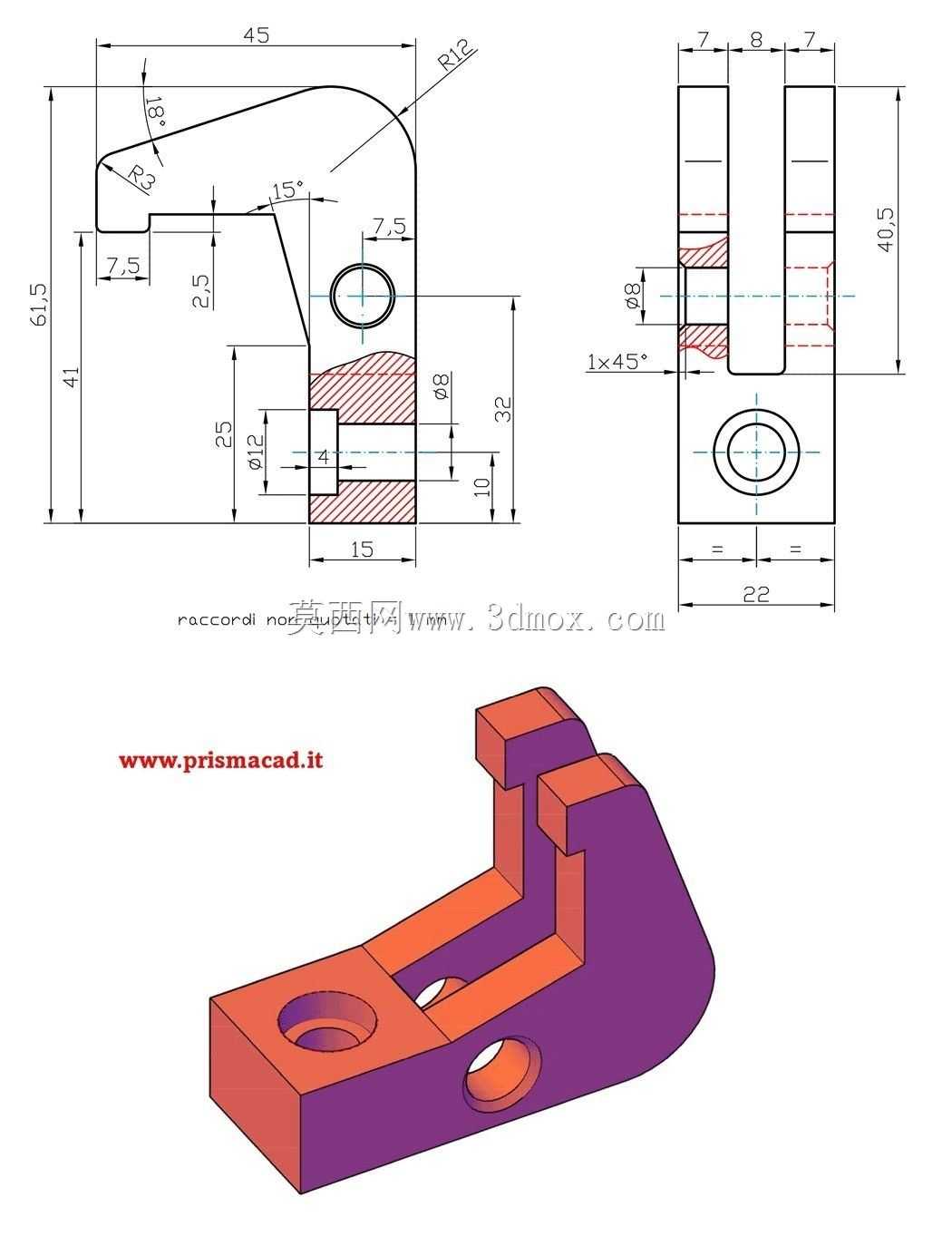

这类铜制铰接支座常应用在低压电气导通回路、小型工装夹具的铰接点位以及需要兼顾导电与转动连接的设备部位，铜材质的选用一方面是利用其优异的导电性能满足电气回路的导通需求，另一方面铜质零件的自润滑特性可以在无额外润滑的工况下，降低铰接转动过程中的接触面磨损，延长部件的实际使用寿命。从结构设计逻辑来看，零件下部的方块基座是主要的安装承载部分，基座上开设的横向通孔用于穿装固定螺栓或者铰接销轴，可实现支座与安装基面的刚性固定，或是与下部构件形成第一处转动副；上部的双叉耳结构是核心的铰接连接部位，叉耳之间预留的开槽宽度需要与配对连接件的厚度做公差匹配，保证装配后既不会出现过大的晃动间隙，也不会因间隙过小导致装配卡滞，叉耳上开设的同轴通孔用于穿装铰接销轴，实现与上部构件的转动连接，两处孔位的同轴度公差需要控制在0.02mm以内，避免销轴穿装后出现别劲、转动卡涩的问题。零件的外形轮廓做了多处圆角过渡处理，除了避免锐边毛刺带来的装配划伤风险外，也能降低零件在受载时的应力集中系数，尤其是叉耳与基座连接的过渡位置，是整个零件的应力集中高发区，圆角半径的取值需要结合实际承载载荷做有限元校核，避免长期受载后出现根部断裂的问题。在安装边界方面，下部基座的底面为安装定位基准面，加工时需要保证平面度公差不大于0.03mm，确保安装后与基面贴合紧密，不会出现装配倾斜；上部叉耳的两个内侧面需要保证平行度公差，同时与下部基准面保持垂直，避免铰接后转动过程中出现偏磨。设计过程中还需要考虑铜材的切削加工特性，由于铜质材料塑性较好，钻削孔位时需要选择合适的刀具角度，避免孔壁出现积屑瘤影响装配精度，同时孔口位置需要做小尺寸倒角，既方便销轴的导入装配，也能去除孔口的加工毛刺。这类铰接支座在实际使用中，需要根据承载的径向载荷大小选择合适的销轴直径，同时校核叉耳部位的剪切强度，确保在额定载荷下叉耳不会出现剪切失效，对于有导电需求的使用场景，还需要保证铰接接触面的表面粗糙度，降低接触电阻避免通电时出现局部过热的问题。
