U型卡扣式塑料连接固定件结构设计

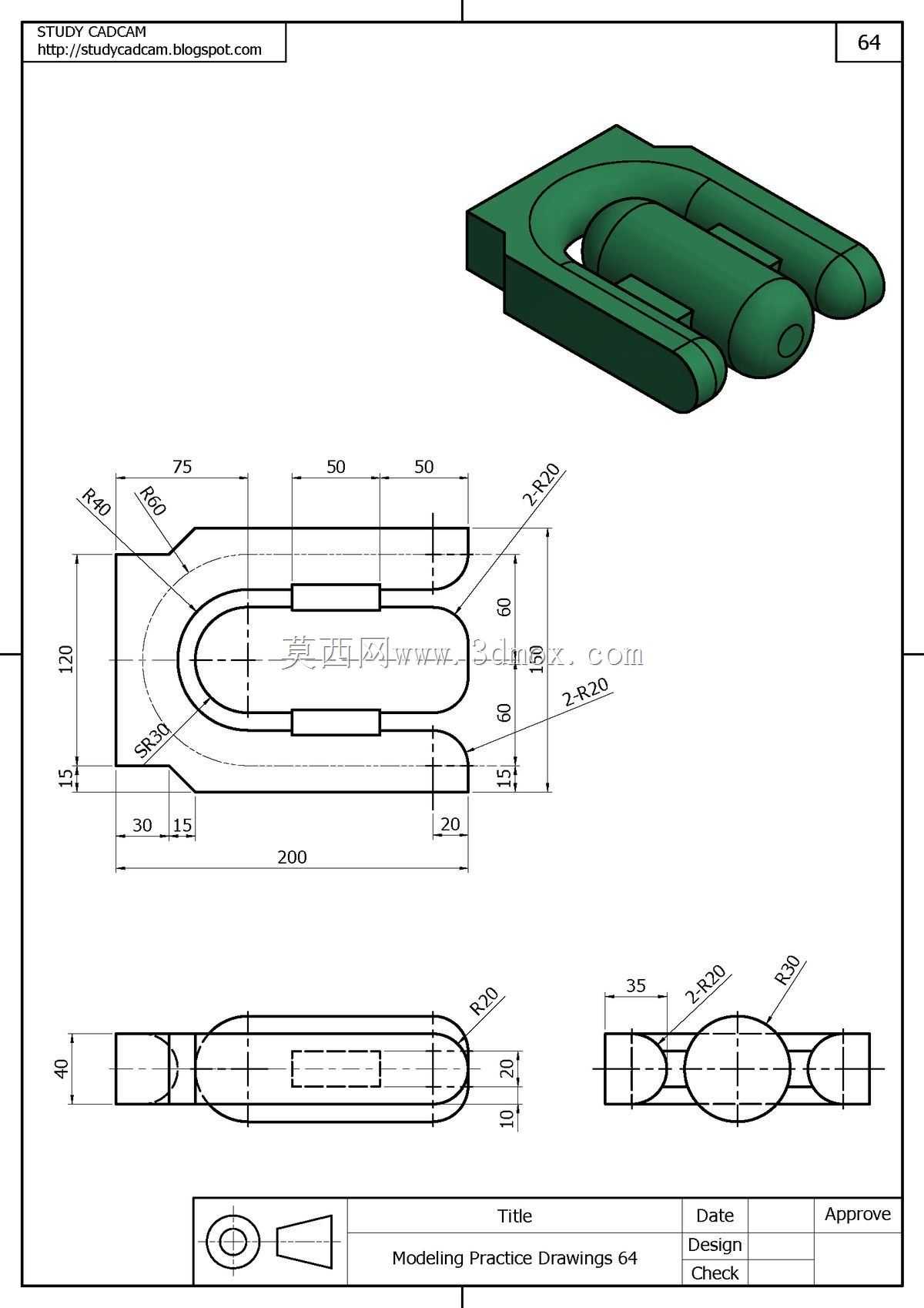

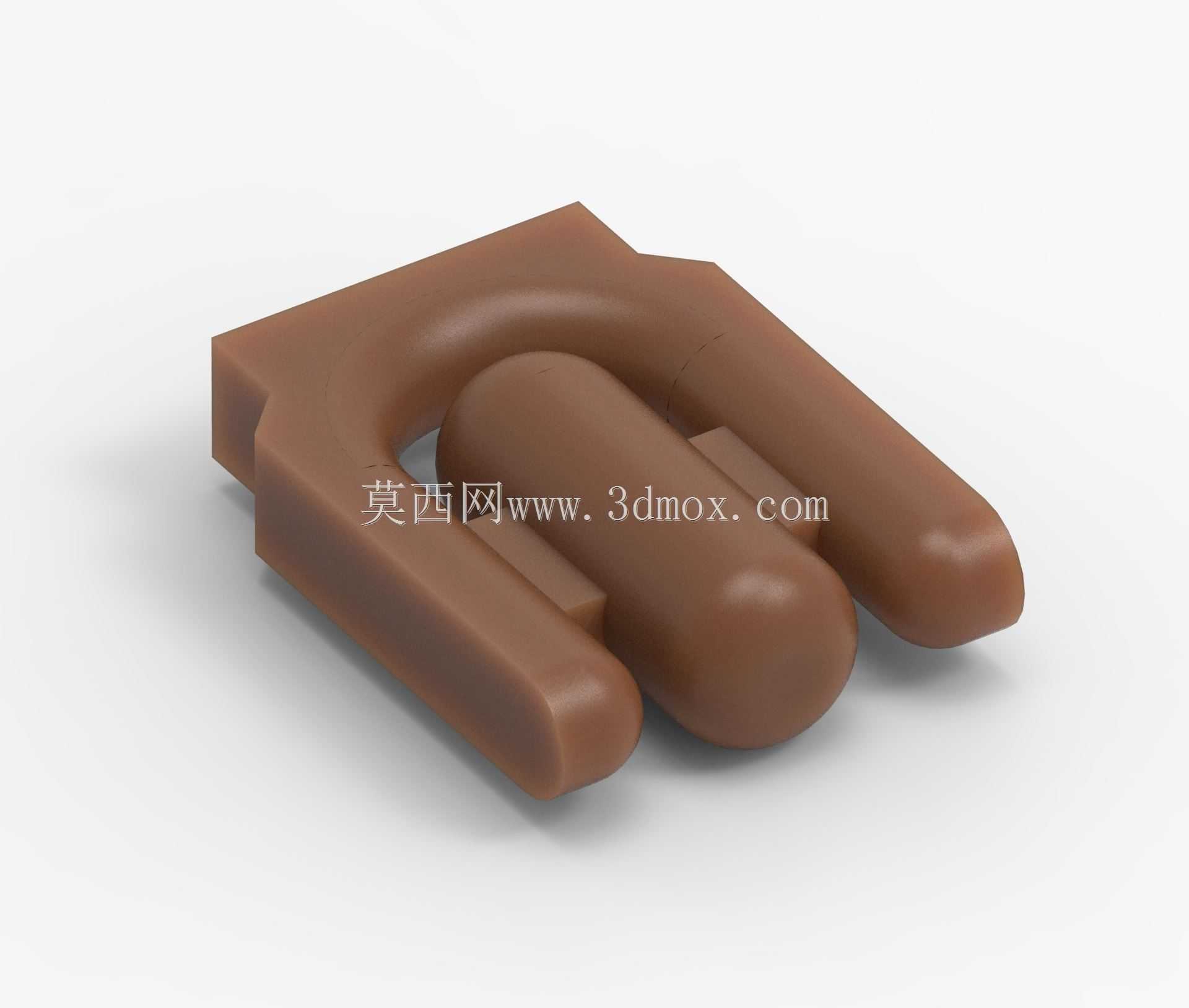

这款卡扣式连接固定件，主要应用在小型机电设备内部线束排布、轻型塑料壳体拼接、低压电气柜内走线固定这类场景中，日常做设备改型、小型工装搭建时经常会用到这类小零件，别看结构简单，实际选型和建模时要考虑的细节并不少。从结构上看，主体采用一体化U型基座设计，中间凸起的圆柱定位柱和两侧对称的弧形卡爪是核心功能结构，安装时先将中间定位柱对准安装板上预先冲制的定位孔插入，实现初步的位置限位，避免安装过程中零件偏移，两侧的卡爪在插入对应卡槽后会依靠自身塑料材质的弹性形变卡入卡槽侧壁的限位槽内，不需要额外加装螺丝或者粘接剂，就能实现快速卡接固定，拆装时只需要用平口螺丝刀轻轻撬动卡爪尾部的解锁斜面就能顺利拆下，适合需要频繁维护拆装的设备内部工位。设计这类零件的时候，首先要考虑安装边界的尺寸约束，基座的底面是完全贴合安装基准面的平面，建模时要保证整个安装面的平面度公差控制在0.1mm以内，避免安装后出现翘曲导致卡接不牢；中间定位柱的直径要比安装孔小0.05-0.1mm的间隙，既保证插入顺畅，又不会出现过大的旷量，两侧卡爪的外轮廓做了圆弧过渡处理，一方面是插入卡槽时能起到导向作用，减少卡滞的概率，另一方面圆弧面能分散卡接时的应力集中，避免反复拆装后卡爪根部出现断裂。卡爪的厚度设计要匹配所选塑料的弹性模量，比如常用的ABS材质，卡爪根部厚度取1.2-1.5mm就能兼顾卡紧力和弹性形变需求，要是选用PP材质的话可以适当加厚到1.8mm，避免卡接力不足导致松脱。另外零件所有的棱边都做了R0.3的圆角处理，一方面是注塑生产时能改善塑料熔体的流动状态，减少缺胶、飞边的缺陷，另一方面安装时不会划伤操作人员的手部，也不会刮破需要固定的线束外皮。这类零件在实际使用中，单颗的静态承重可以达到5N左右，完全能满足固定轻型线束、小型塑料盖板、薄型标识牌的使用需求，要是需要固定更重的部件，可以并排布置多个卡扣来提升整体的连接强度，建模时还要注意卡爪的解锁行程，要保证卡爪向内形变0.8mm的时候就能完全脱离卡槽的限位凸台，避免解锁行程过大导致拆装困难。
