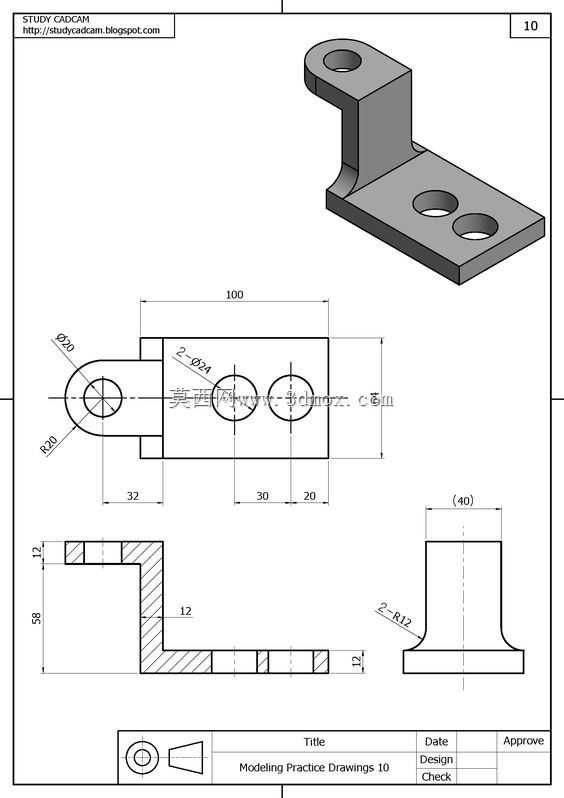

L型三孔直角安装固定支架结构设计

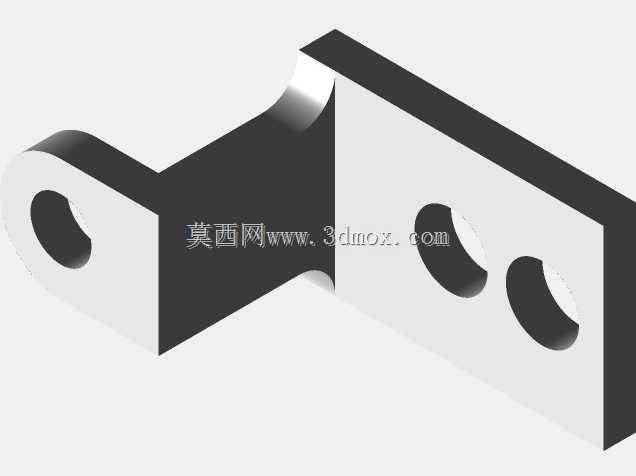

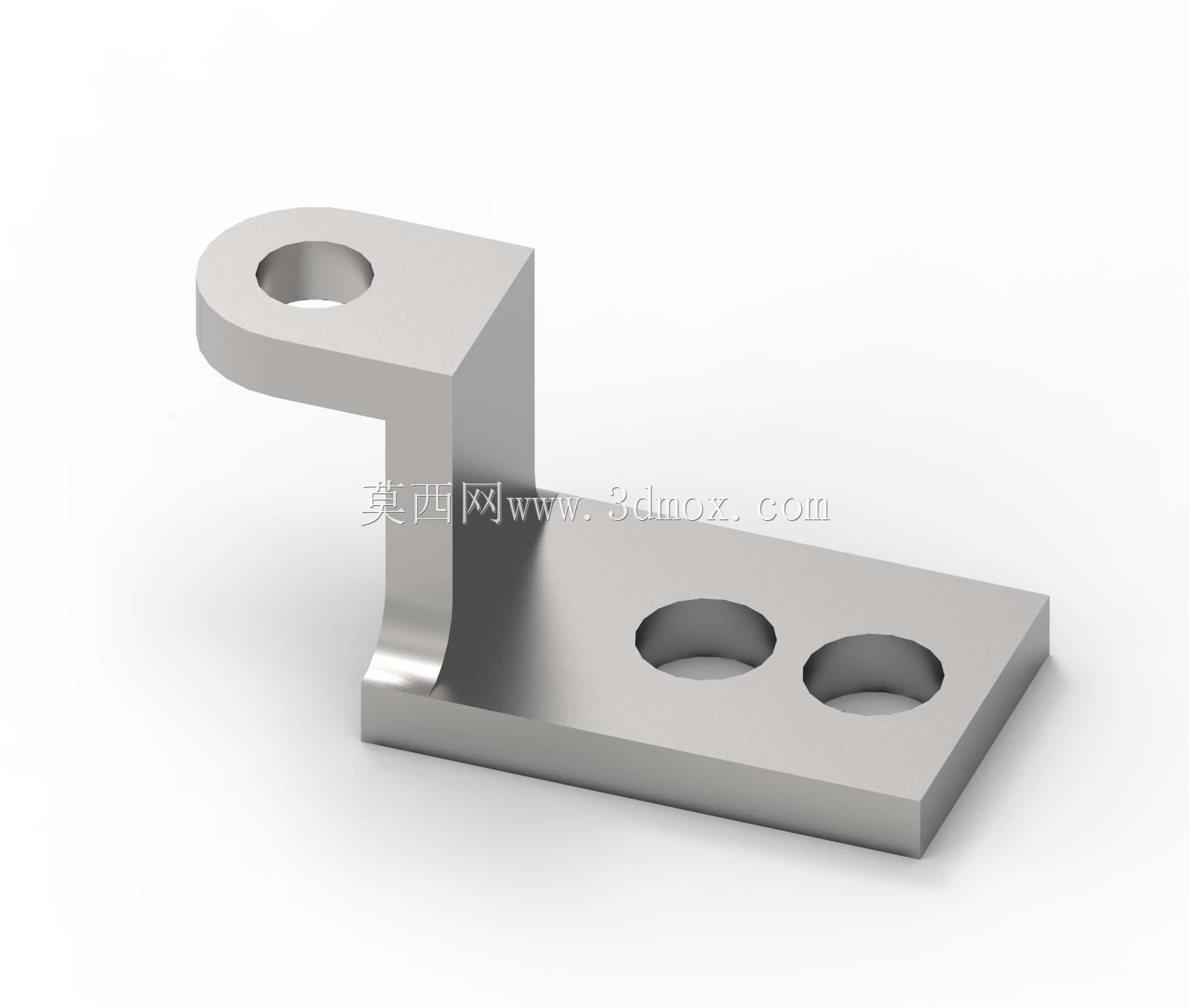

这款L型直角固定支架，是工业装配场景中极为常用的刚性连接构件，日常多应用在小型设备机架拼接、电气元件安装固定、工装夹具辅助定位、轻型输送线侧边附件挂载等场景，承担两个垂直安装面之间的载荷传递与位置固定作用，能有效抵消安装面之间的侧向剪切力与小幅倾覆力矩，保障被连接件的位置精度不发生偏移。从结构设计逻辑来看，整体采用一体化折弯成型的结构思路，避免了分体拼接带来的装配间隙与连接强度不足问题，垂直段的单耳带孔结构，主要用于和被支撑部件做铰接式或者螺栓固定式连接，孔位做了沉台设计，安装后螺栓头部不会突出支架表面，避免和周边部件发生运动干涉；水平段的两个并排安装孔，用于将支架整体固定在基准安装面上，双孔排布的设计能限制支架绕单孔转动的自由度，安装后无需额外做防转限位即可保障位置稳定。在安装边界的考量上，垂直段安装孔的中心到折弯内角的距离，预留了足够的螺栓扳手操作空间，现场装配时无需使用特殊薄壁工具即可完成螺母锁紧；水平段两个孔的孔间距经过公差匹配设计，适配市面通用的型材安装槽间距，无需额外打孔即可直接在标准工业铝型材、钢板安装面上完成固定。支架的折弯内角做了小圆弧过渡处理，既避免了直角折弯处的应力集中问题，提升长期受载下的结构疲劳寿命，也能在安装时和垂直基准面的倒角做避让，保证支架两个安装面能和基准面完全贴合，不会因为加工毛刺或者安装面倒角导致支架安装倾斜。整体壁厚设计兼顾了轻量化与结构强度，在承受常规静态挂载载荷时不会发生折弯变形，表面的金属质感处理也能适配多数工业设备的外观风格，无需额外做表面装饰处理即可直接外露使用。在建模过程中，各孔位的同轴度、两个安装面的垂直度公差都按照通用机械安装的IT7级精度做了设计预留，加工时无论是采用铣削成型还是钣金折弯成型，都能轻松达到装配精度要求，不会出现孔位错位、安装面贴合不严的问题。
