异形L型带孔支撑连接座结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:341161
  • 异形L型带孔支撑连接座结构设计
  • 异形L型带孔支撑连接座结构设计
  • 异形L型带孔支撑连接座结构设计

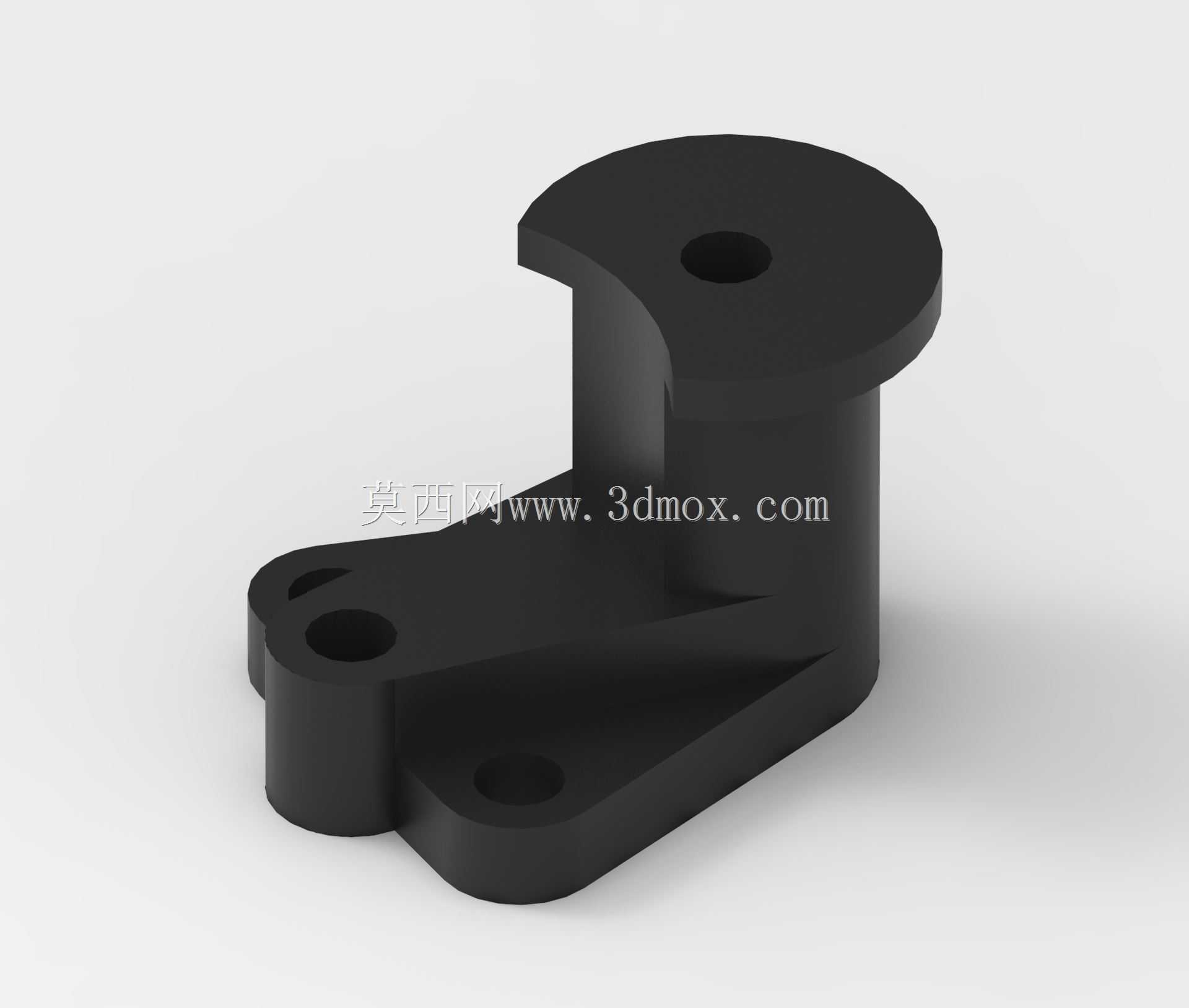

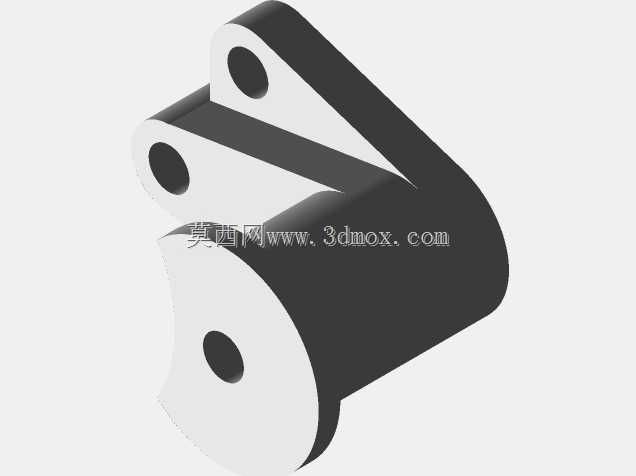

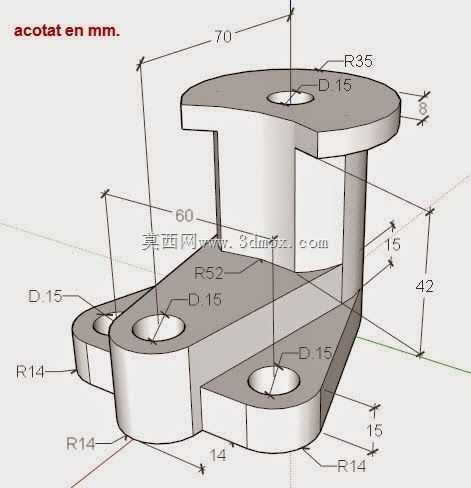

这类异形L型支撑连接座,多应用在轻工自动化输送线侧边的导向组件安装、小型检测设备的传感器支架固定、以及桌面型工装夹具的基座连接场景中,核心作用是实现两个垂直安装面之间的刚性承重连接,同时通过多组安装孔位适配不同的装配位置需求,避免额外拼接支架带来的装配累积误差。从结构设计逻辑来看,上部的半圆柱凸台做了单侧切边处理,并非完整圆柱结构,这个设计是为了避让相邻安装的旋转轴类零件,防止设备运行过程中出现运动干涉,凸台中心的通孔用于穿装铰接销轴或者紧固螺栓,孔口做了微小的倒角处理,既可以去除加工毛刺,也能引导销轴顺畅装入,降低装配时的卡滞概率。下部的安装底板采用了非对称的延展结构,三个安装孔分别布置在底板的三个受力端点位置,相比对称四孔设计,在保证安装稳定性的前提下,减少了一个紧固点的加工与装配工作量,同时底板和上部立柱之间设置了三角形加强筋,筋板的厚度根据整体承重需求做了匹配设计,能够有效抵消侧向载荷带来的弯矩,避免立柱根部出现应力集中断裂的问题。从安装边界来看,上部凸台的中心高度是整个零件的核心装配尺寸,直接决定了上部铰接部件的安装高度,设计时需要和配套的运动部件行程做匹配校验;底板的三个安装孔的孔距公差控制在±0.1mm范围内,能够适配常规的型材安装槽或者设备台面的预制螺孔,不需要现场二次扩孔调整。零件的所有外露棱边都做了R0.5的圆角处理,一方面是避免加工后的锐边划伤装配人员,另一方面也能减少应力集中点,提升零件的抗疲劳寿命。在实际选型使用时,需要根据承载的侧向力大小选择对应的材质,常规轻载场景可以采用尼龙或者ABS材质注塑成型,重载场景则需要采用铝合金或者45号钢机加工制作,不同材质的零件整体结构尺寸一致,仅需要根据材料强度调整加强筋的厚度即可,具备较好的适配通用性。这类支撑座相比标准的直角角码,优势在于集成了上部的铰接安装位,不需要额外在角码上焊接或者装配铰接支座,减少了装配环节的零件数量,也提升了整体连接的刚性,在小型自动化设备的非标结构设计中应用十分广泛。
