双孔异形卡扣式机械连接锁件结构

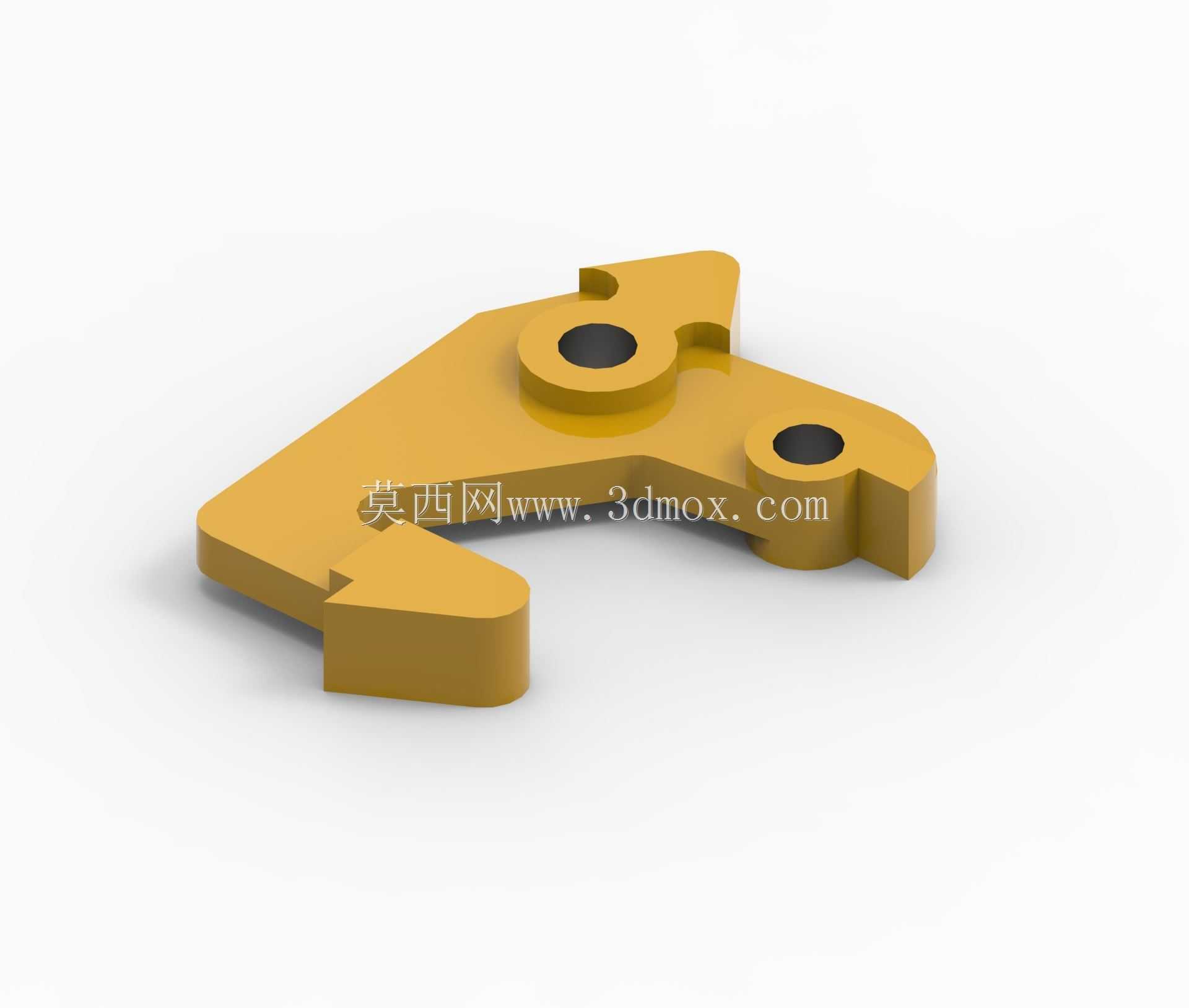

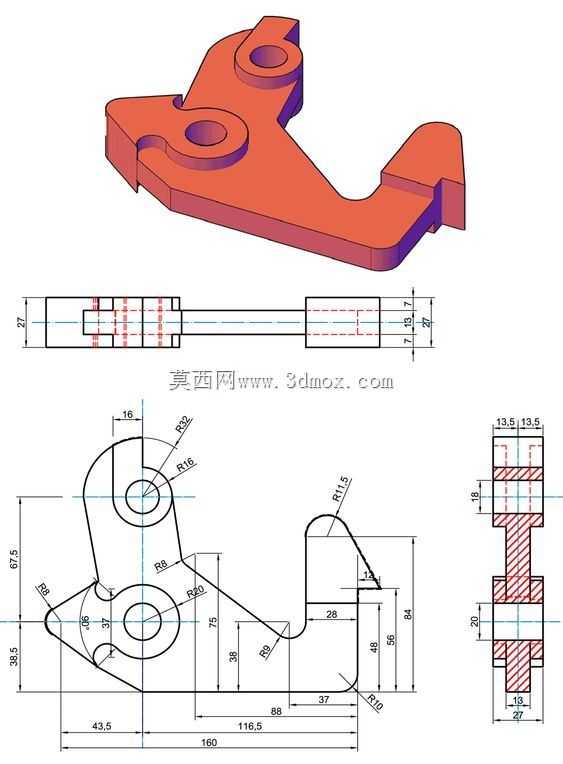

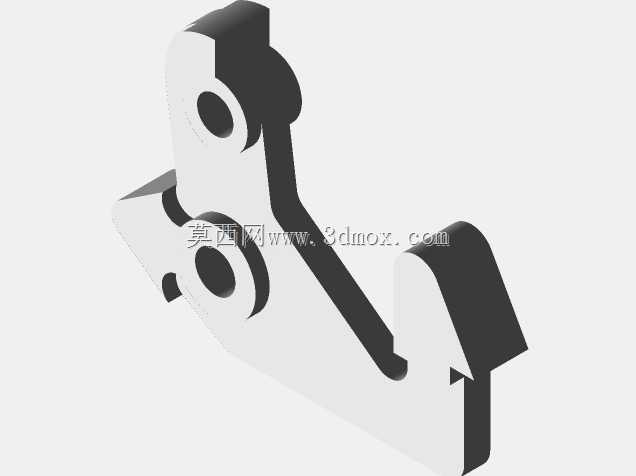

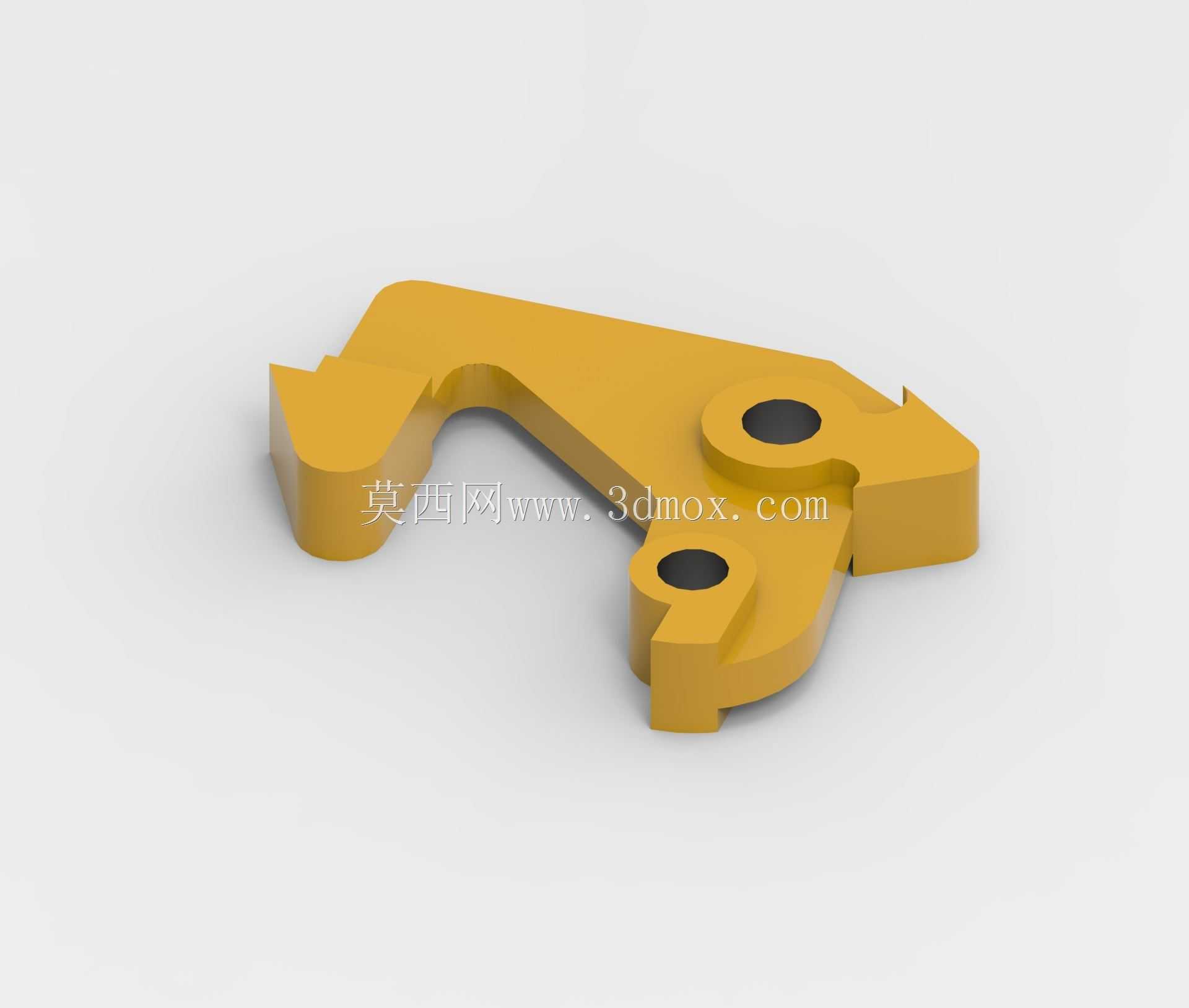

这类双孔异形卡扣结构件，常应用在需要快速拆装、频繁开合的工业设备舱门、工装夹具快换模块、小型输送线侧护板连接位，也会出现在农用机械、工程车辆的外围覆盖件锁紧点位，替代传统螺栓连接，减少拆装时的工具依赖，提升日常维保的作业效率。从结构设计逻辑来看，该零件整体采用一体化铣削或精铸成型，主体轮廓的异形弯折并非随意造型，两端的钩状卡扣结构分别对应卡接位的限位槽与锁紧槽，中部两个带沉台的通孔是安装定位基准，安装时先通过两个孔位将该锁件固定在活动侧构件上，固定端的对应位置预留匹配的卡槽，活动侧构件闭合时，两端的钩头会顺着卡槽导向斜面滑入，到位后自动卡紧实现锁止，无需额外操作即可完成固定，需要开启时只需扳动锁件尾部的受力凸台即可脱开，操作行程控制在15度以内，不会占用过多周边操作空间。设计过程中需要重点控制几个尺寸边界，首先是两个安装孔的中心距公差，必须控制在±0.05mm以内，否则安装后会出现卡扣偏位，导致锁止不到位或者卡滞无法开合；其次是两端卡扣的钩头高度与倒扣角度，倒扣角度设置为12度，既保证锁止后受振动不会自行脱开，又能保证开启时的扳动力控制在15N以内，符合人工操作的施力舒适区间；零件整体厚度根据应用场景的受力等级调整，常规工况下厚度设置为8mm，若应用在振动较强的工程设备上可加厚至12mm，同时在卡扣根部做R2的圆角过渡，避免应力集中导致长期使用后出现断裂。零件的外形轮廓做了多处倒角处理，所有外露棱边均做R1倒钝，避免安装和操作时划伤作业人员，同时卡扣的导向斜面做了0.8mm的抛光处理，减少卡接过程中的摩擦阻力，提升开合顺畅度。这类结构件相比传统的螺栓、搭扣锁，零件数量更少，一体化结构没有多余的铰接销轴等易损件，长期使用的故障率更低，在需要快速拆装的检修位、需要频繁开启的防护门点位，能大幅降低维保的时间成本，同时整体结构紧凑，安装时只需要在固定侧加工匹配的卡槽，不需要额外预留锁体的安装空间，对小型设备、紧凑结构的适配性更强。建模过程中需要重点还原卡扣的导向斜面、安装孔的沉台深度、根部的过渡圆角这些关键特征，这些细节直接决定了零件加工后的实际使用性能，不能随意简化，否则会导致加工出的样件无法实现预期的锁紧功能。
