腰型法兰式带凸台安装基座结构设计

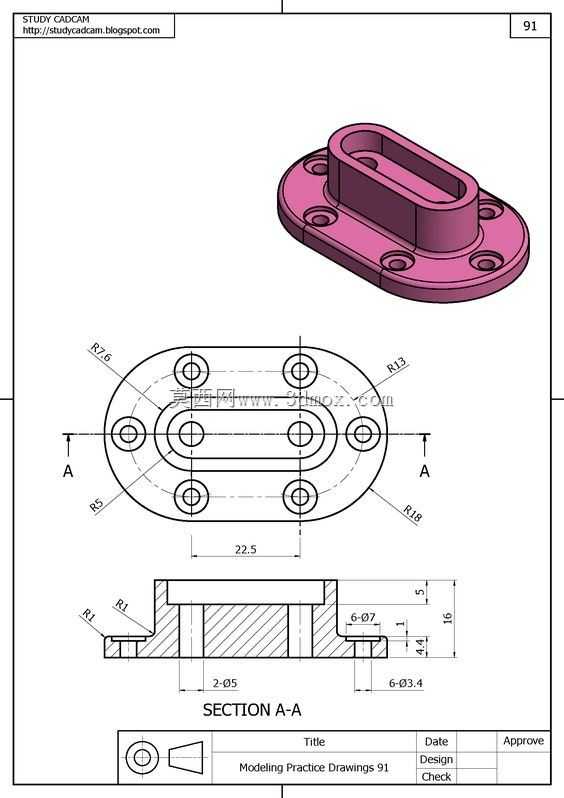

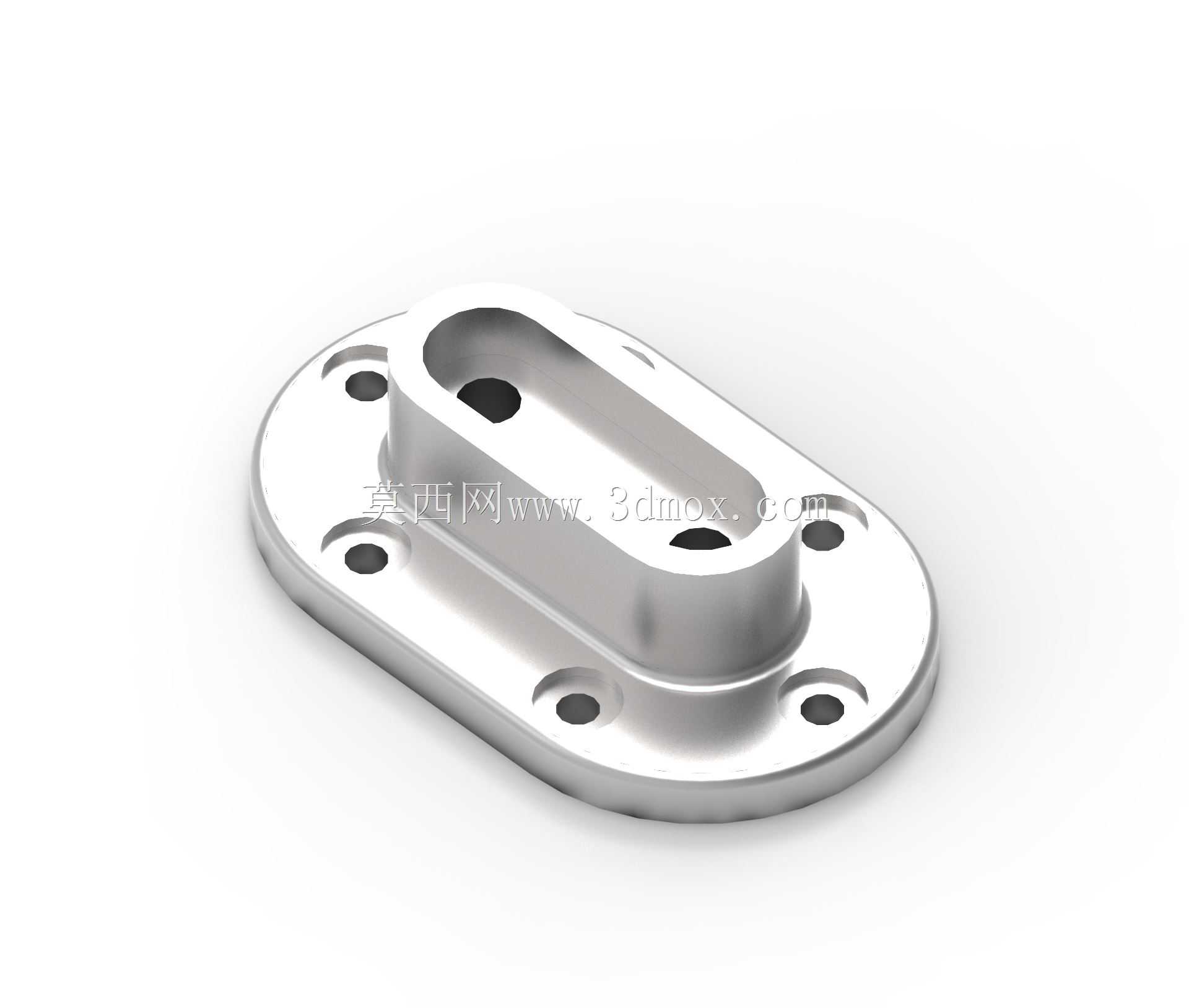

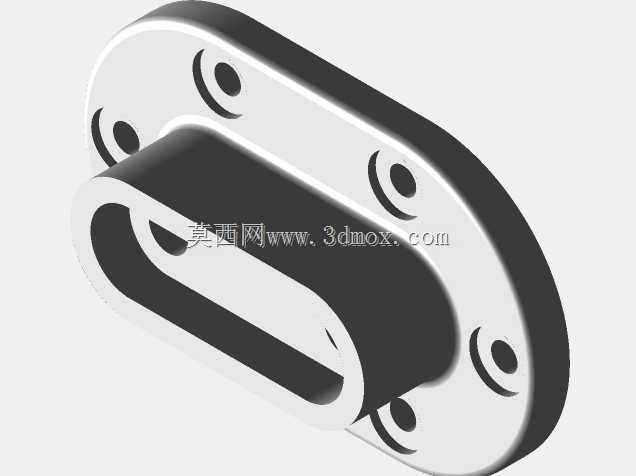

这款腰型法兰式安装基座，是轻工输送线、小型自动化工作站侧装导向组件的常用配套零件，日常在皮带线侧边挡料机构、小型光电传感器安装支架、气动管路固定座的配套场景中十分常见，区别于常规圆形法兰，腰型的法兰轮廓能在狭长安装空间内最大化利用安装面，避免相邻安装孔位干涉，适配设备框架上间距受限的安装点位。从结构设计逻辑来看，基座整体采用一体铣削成型思路，底部法兰面做了全平面精磨处理，安装后能与设备型材面完全贴合，不会出现局部翘曲导致的固定应力集中，法兰上均匀分布的六个沉头安装孔，孔位做了倒角导向处理，装配时内六角螺栓可以顺畅导入孔位，沉头深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出法兰面，避免后续外接部件时出现干涉。中部凸起的腰型凸台是整个零件的核心功能区，凸台内部做了贯通的腰型槽，槽内壁预留了0.2mm的精加工余量，既可以直接穿装导向杆做直线滑动的支撑座，也可以内嵌耐磨衬套适配不同直径的导轴，凸台外壁与法兰面的衔接处做了R3的圆角过渡，能大幅降低机加工后的应力集中问题，避免设备长期运行受振动影响出现衔接处开裂的情况。在安装边界上，法兰的长轴、短轴尺寸适配常用的40系列、50系列铝型材安装槽间距，凸台的突出高度刚好匹配常规10mm厚度的安装板避让需求，不需要额外在安装板上加工沉坑就能直接装配，腰型槽的长度方向预留了15mm的调节余量，安装时可以根据实际装配位置微调基座固定位置，补偿框架焊接或者型材拼接带来的位置误差。实际建模过程中，这类零件要重点关注安装孔的位置度公差，以及凸台内槽与法兰底面的垂直度要求，建模时先绘制法兰的腰型轮廓草图，拉伸生成底座后再绘制凸台截面，做拉伸凸台后切除内部通槽，最后对所有锐边做倒圆角处理，沉头孔采用特征阵列的方式生成，保证六个孔的相对位置精度，避免后续装配时出现孔位错位无法安装的问题。这类基座在实际使用中不需要做额外的表面处理，常规6061铝合金材质加工后做本色阳极氧化就能满足一般工况的防锈需求，如果是在潮湿或者有腐蚀的工况下使用，可以更换为304不锈钢材质加工，结构不需要做任何调整就能直接适配。
