铜质双支耳带孔柱状连接固定件

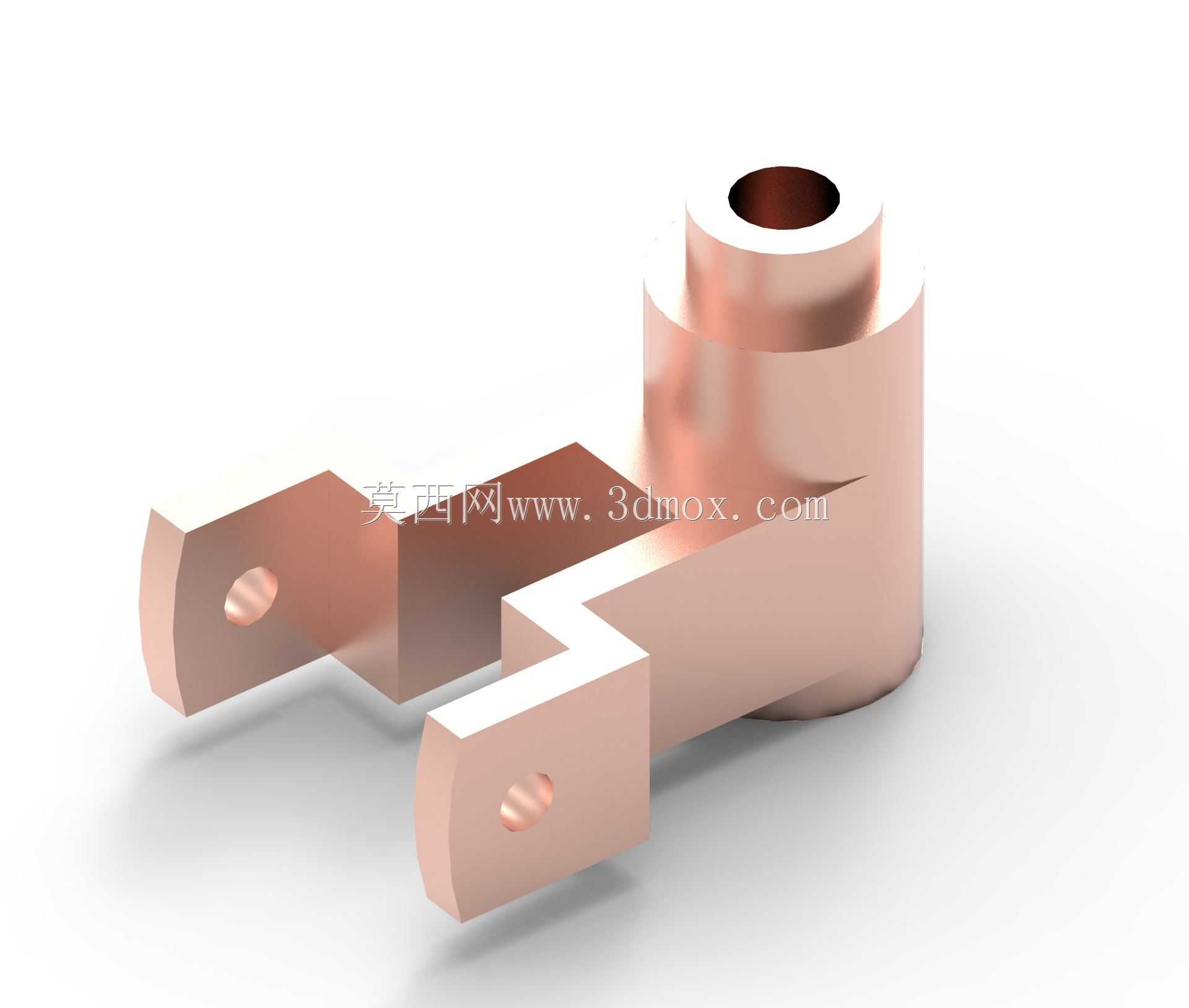

这类铜质连接件常出现在低压电气导通回路、小型气动执行机构的铰接点位，也可作为精密检测设备里的定位支撑构件，依托铜材本身优异的导电性能与适中的结构强度，兼顾导通连接与机械固定的双重作用。从结构设计逻辑来看，主体采用带轴向通孔的柱状基座，一方面可以减轻零件整体重量，减少铜材用料控制成本，另一方面中心通孔可穿设导线、定位销或者气路细管，适配不同场景的装配需求。基座侧向延伸出的两个平行支耳，端部做了圆弧过渡处理，避免锐边在装配时划伤操作人员或配套线缆，每个支耳上都加工有同轴的安装小孔，可通过螺栓、销轴与相邻构件完成铰接或锁固，两个支耳的间距经过严格公差控制，能刚好卡入对应安装位的连接片，消除装配后的横向窜动间隙。设计时需要重点关注几个尺寸边界：柱状基座的外径要匹配安装座的沉孔尺寸，保证装配后基座端面与安装面贴合无凸起；支耳的伸出长度决定了铰接点的力臂长度，直接影响连接部位的受力上限，若力臂过长会导致支耳受载时发生塑性变形，过短则会压缩装配操作空间，不方便紧固件的拧装；支耳上的安装孔中心到基座底面的高度尺寸，需要与配套构件的连接孔位高度完全对齐，否则装配时会产生强制装配应力，长期使用下容易出现铜件疲劳开裂。实际建模过程中，要先完成主体圆柱的拉伸特征，再切除中心通孔，之后绘制支耳的拉伸轮廓，注意支耳与基座衔接位置要做圆角过渡，避免应力集中，最后完成支耳安装孔的切除，所有锐边都要做微小倒角处理，符合机械加工的工艺要求。这类零件在实际使用中，若用于电气导通场景，表面不需要做额外涂层处理，保留铜材本身的导电接触性能；若用于纯机械铰接场景，可根据使用环境做镀镍防锈处理，提升潮湿环境下的使用寿命。装配时支耳孔内可根据工况选配铜套或者直接穿设销轴，定期检查铰接位置的磨损量，当支耳孔磨损量超过孔径公差的20%时需要及时更换，避免连接松脱影响设备运行稳定性。
