三角铰接式机械连接支撑座结构设计

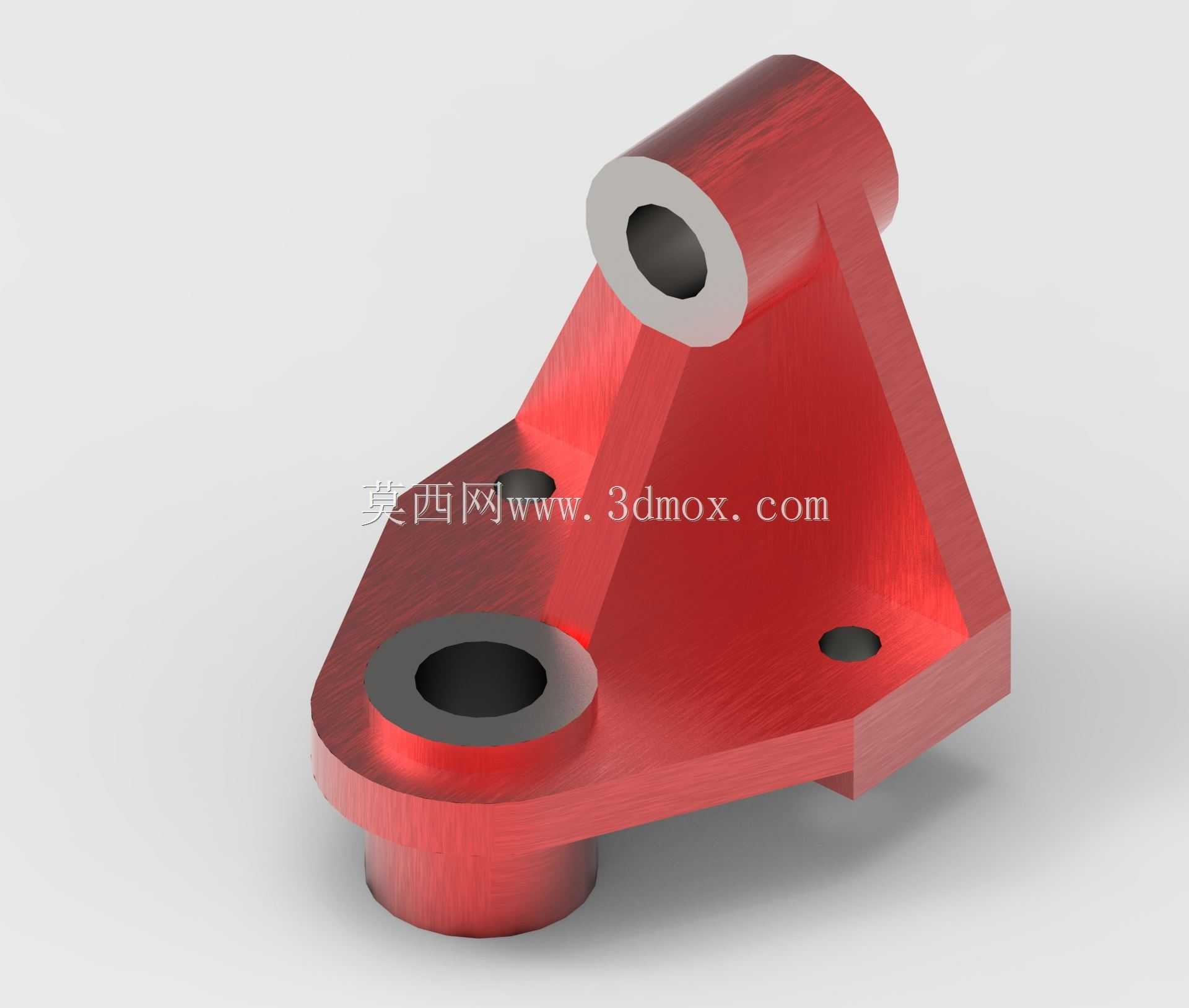

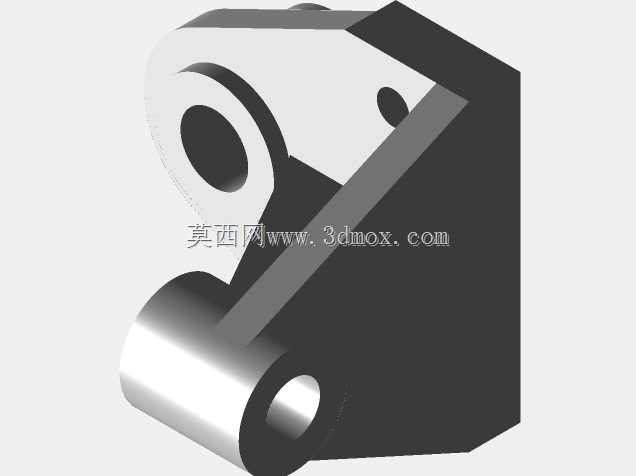

这类三角构型的铰接支撑座，多应用在中小型自动化生产线的连杆传动机构、轻工机械的摆动工位以及小型输送线的张紧调节组件中，核心作用是为摆动类杆件提供稳定的回转支撑基准，同时通过自身的安装孔位完成与设备机架的刚性固定，避免传动过程中出现支撑点偏移、回转卡滞的问题。从结构设计逻辑来看，整体采用三角式布局并非随意选择，三角形的力学稳定性可以让支撑座在承受径向载荷与偏载力矩时，将受力均匀分散到三个安装点位，相比直板型支撑结构，同等材料用量下抗扭刚度能提升40%以上，尤其适合承受周期性往复摆动载荷的工况。上部的筒状铰接孔是核心功能位，孔内预留了衬套安装余量，实际装配时可根据工况选配铜基自润滑衬套或者滚针轴承，适配不同转速、不同载荷等级的铰接需求，筒身与三角基板之间做了大圆角过渡，避免应力集中导致的根部断裂，这也是这类支撑件在长期交变载荷下容易失效的关键位置，设计时特意加大了过渡圆角半径，分散应力集中系数。下部的大直径凸台孔位，既可以作为第二铰接点实现双连杆联动，也可以作为定位销孔完成与机架的精准定位，凸台高出基板平面的设计，能够让安装面的接触应力集中在凸台环形区域，避免基板平面受压变形影响安装精度。基板平面上分布的两个沉头安装孔，采用沉头设计是为了让紧固螺栓安装后头部不高出支撑座平面，避免与摆动的连杆部件发生运动干涉，孔位的位置排布经过运动包络校核，在连杆摆角达到±30°的常规工况下，螺栓头部与运动部件的安全间隙能保持在2mm以上，不会出现刮碰问题。安装边界方面，支撑座的底部安装平面做了铣平处理，平面度控制在0.05mm以内，保证与机架安装面的贴合率不低于85%，避免安装后出现翘曲影响铰接孔的同轴度；上部铰接孔的轴线与底部安装平面的平行度公差控制在0.03mm，防止铰接杆件安装后出现别劲、磨损加剧的问题。整体结构没有多余的冗余设计，所有壁厚都经过受力校核，非受力区域做了适当的减薄处理，在保证结构强度的前提下尽可能降低零件自重，适合在对安装空间、零件重量有要求的紧凑型设备中使用，实际建模过程中需要重点关注各孔位的位置度公差、过渡圆角的连续性，以及安装面与铰接孔的形位公差匹配，避免加工装配后出现功能失效。
