带侧孔双向外螺纹连接接头结构设计

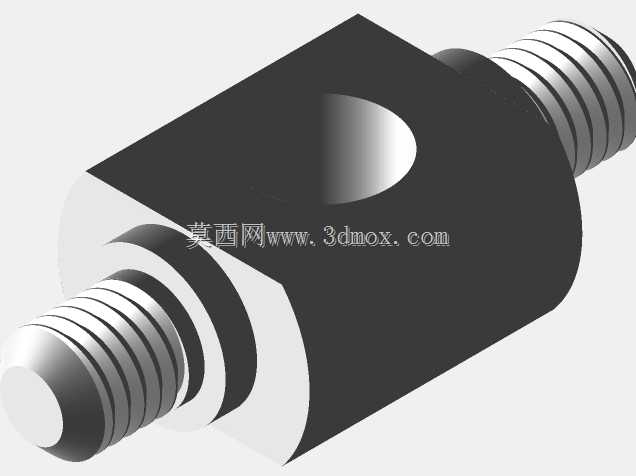

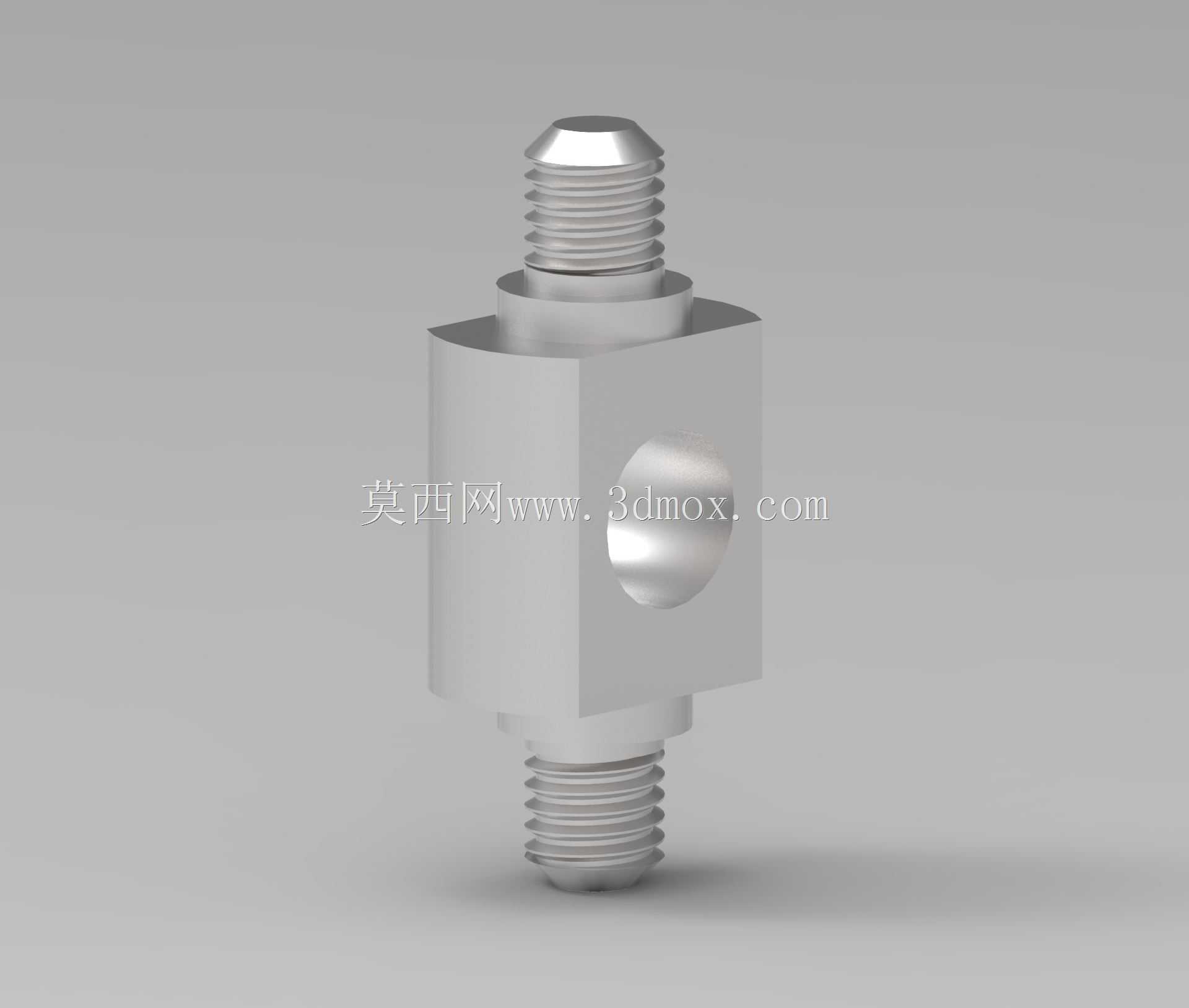

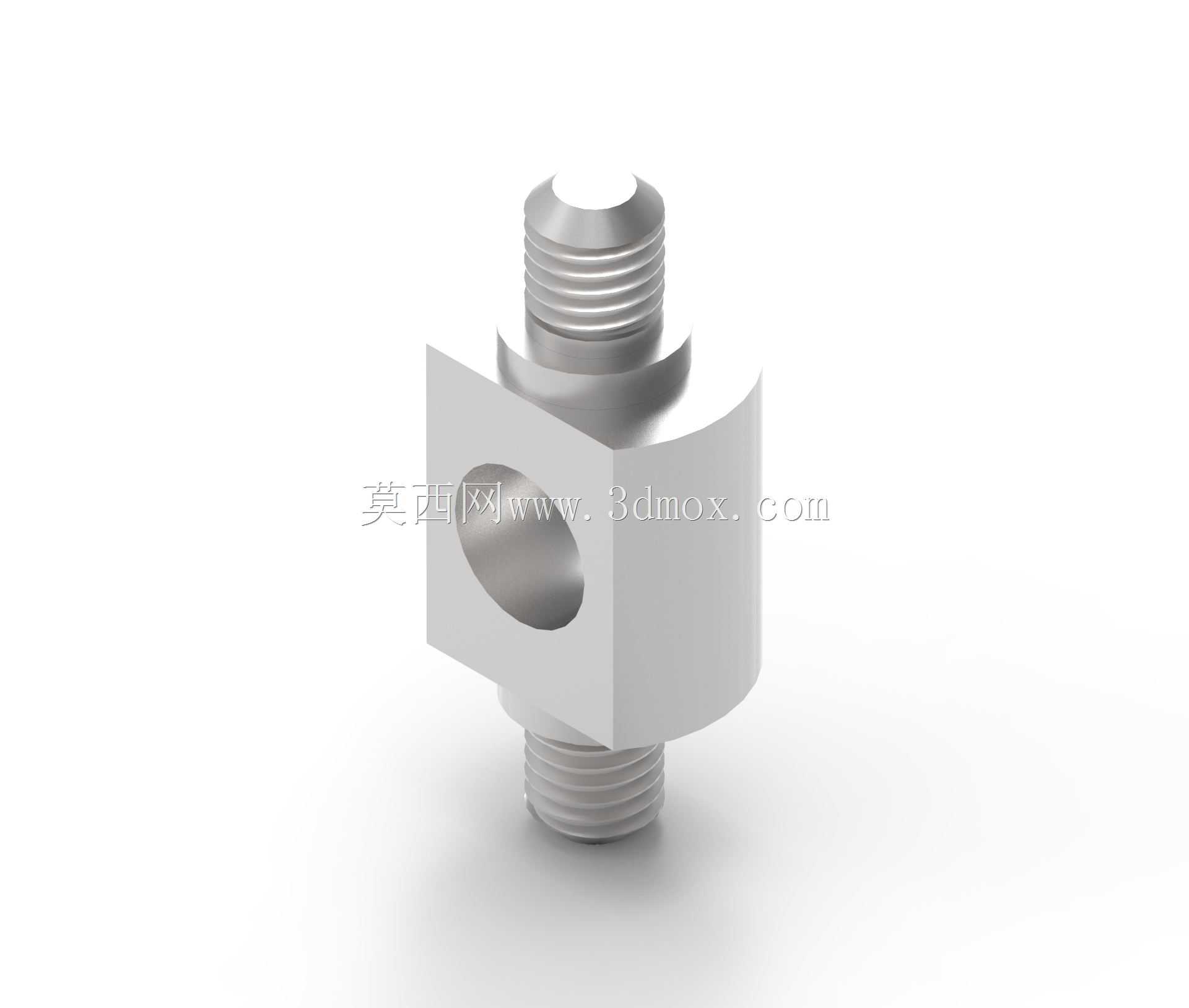

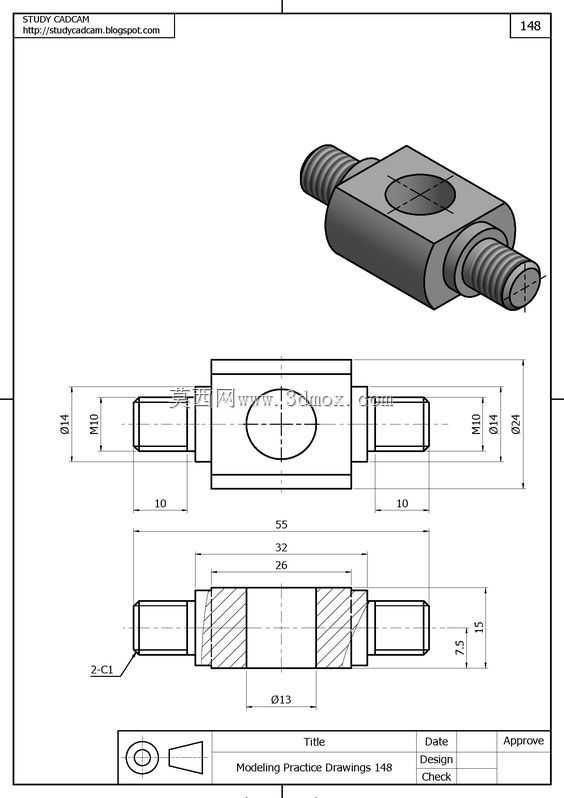

这款双向带侧孔的外螺纹连接件，多应用在中小型液压站的支路油路分配、气动回路的旁通取气点位，也常见于小型实验台架的流体管路转接场景，区别于常规的直通外螺纹接头，它在中段预留了垂直于轴线的横向通孔，可在不额外增加三通接头的前提下，实现单路流体的侧向分流，能有效压缩管路排布的轴向空间，适合安装边界局促、管路排布密集的阀组集成区域。从结构设计逻辑来看，零件整体采用同轴回转体加局部铣方的组合构型，上下两段为等规格外螺纹，可直接对应拧入阀体或管路接头的内螺纹安装孔，中段保留半圆柱面的同时，在横向通孔的两侧铣出平行平面，既给横向孔的加工提供了定位基准，也能在安装时给扳手提供夹持位，避免拧动螺纹时零件打滑损伤螺纹牙型。横向通孔的轴线与上下螺纹的轴线垂直相交，孔口做了微小倒角处理，能去除加工毛刺，避免装配时刮伤密封圈或管路内壁，也能减少流体流经孔口时的局部阻力损失。安装边界方面，上下外螺纹的有效旋合长度经过匹配设计，既保证足够的连接强度与密封承压能力，也不会因旋入过长顶碰阀组内部流道；中段铣方的对边尺寸适配常规开口扳手的夹持规格，安装时不需要额外定制工装，现场装配维护的便利性更强；横向通孔的通径与上下主通路的通径保持一致，不会出现通径突变导致的流体紊流、压降过大问题，能满足常规低压液压回路、常压气动回路的流体输送要求。零件的所有锐边都做了倒钝处理，既避免加工、装配过程中划伤操作人员，也能减少应力集中点，提升零件在交变压力工况下的疲劳寿命，在需要同时实现轴向管路连接、侧向支路引出的场景下，这类集成式接头相比“直通接头加三通”的组合方案，能减少两个密封连接点位，降低管路泄漏的概率，同时压缩整体安装空间，让阀组周边的管路排布更紧凑整洁。建模过程中需要重点保证上下外螺纹的同轴度，以及横向通孔与主轴线的垂直度公差，避免装配后出现螺纹偏斜、侧向接口对位不准的问题，螺纹收尾处的退刀槽尺寸也要匹配标准螺纹加工的工艺要求，保证螺纹可以完全旋入安装孔，不会出现螺纹干涉导致的装配不到位问题。
