双孔铰接式连接固定金属构件

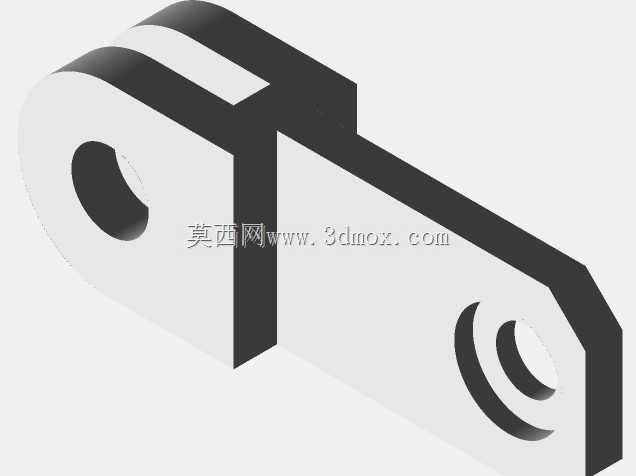

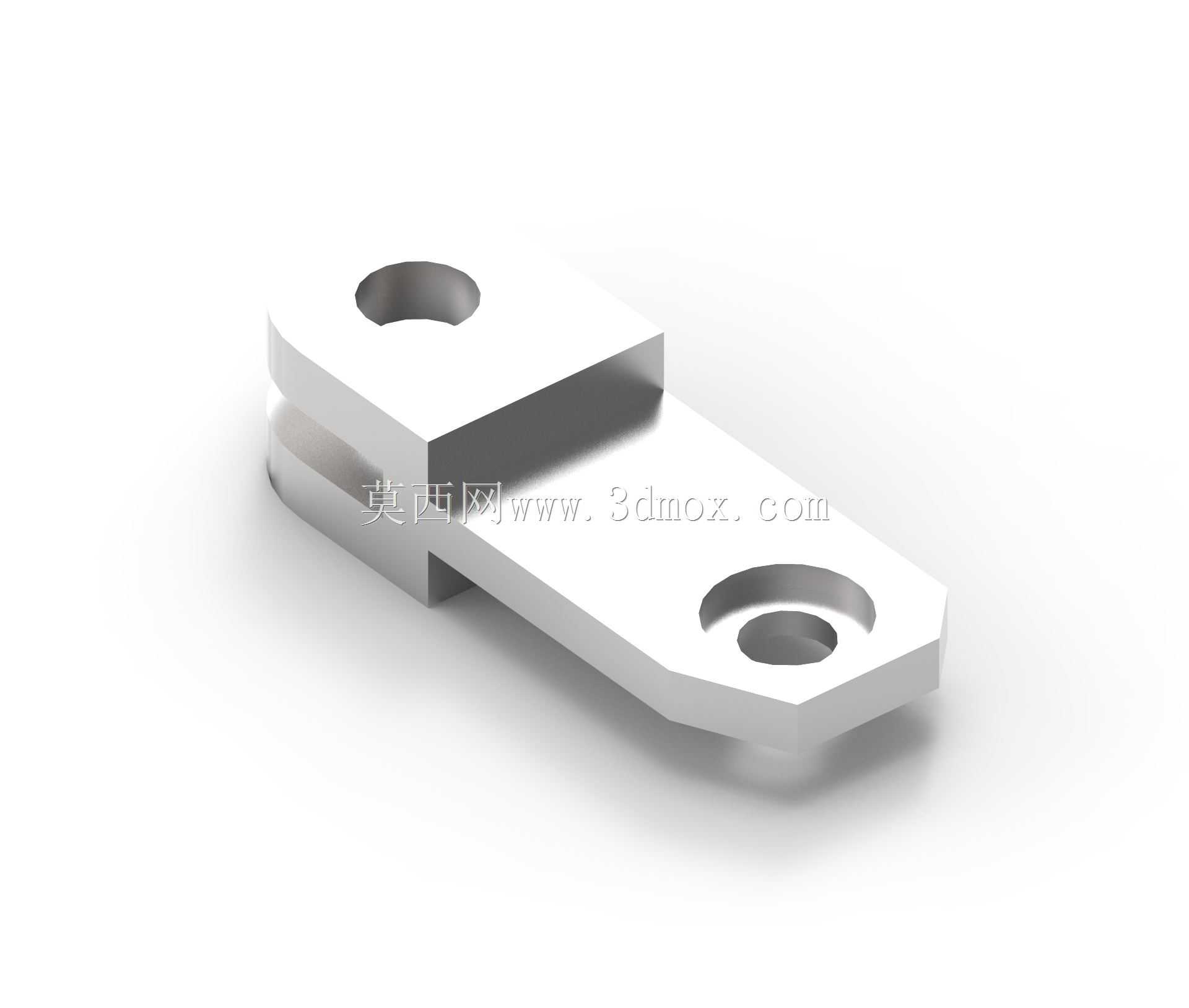

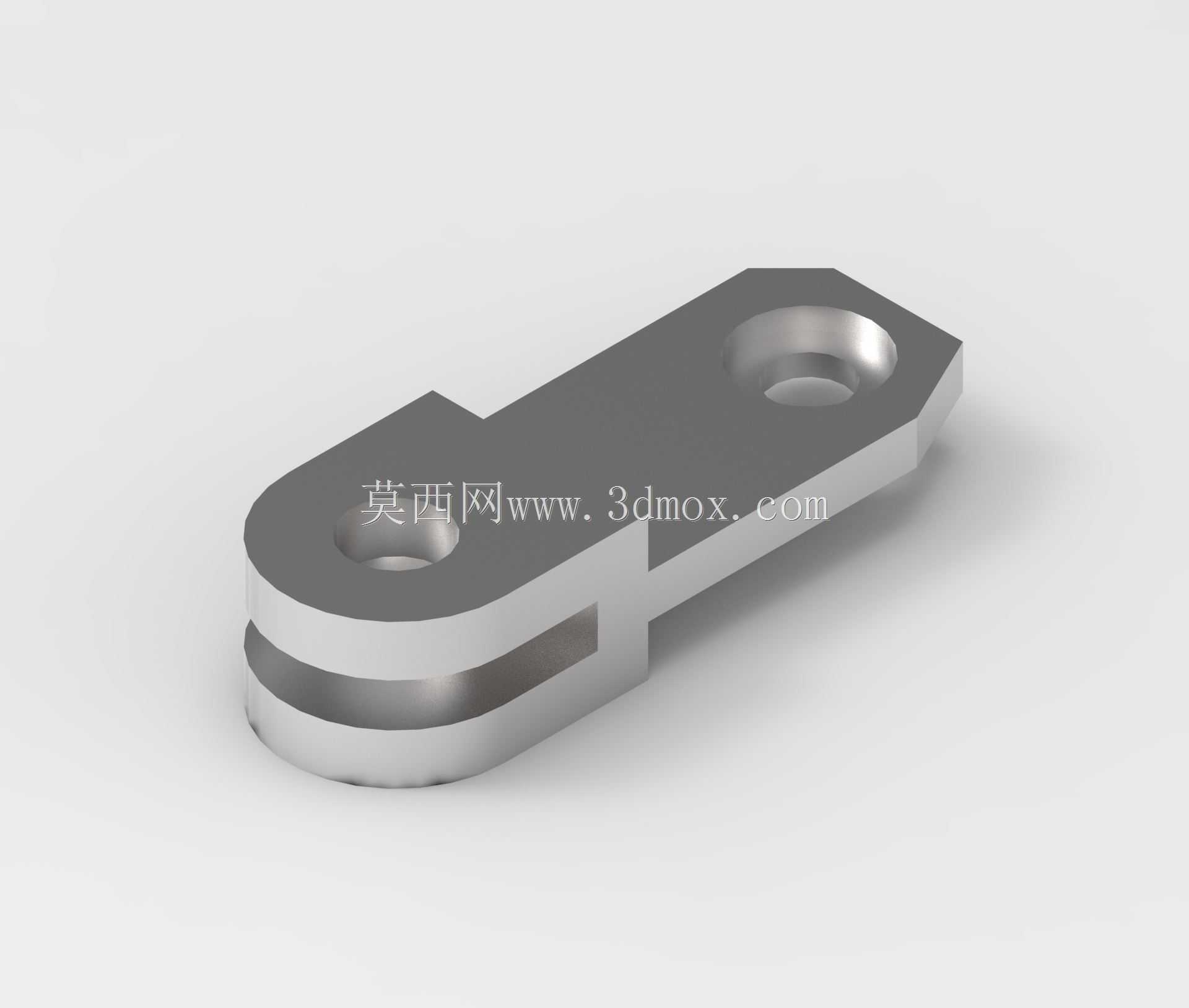

这类双孔铰接连接构件常应用在各类轻工自动化生产线、小型输送设备的连杆传动部位，也可作为工装夹具的活动连接单元使用，承担两个相对运动部件之间的载荷传递与铰接限位作用。从结构设计来看，构件整体采用一体化铣削成型思路，主体为长条状扁平结构，一端设置上下叠层的双耳铰接端，开设同轴通孔用于穿装铰接销轴，另一端为单耳平板端，同样开设通孔用于螺栓紧固安装，中间段做了切边减重处理，在保证结构刚性的前提下尽可能降低整体重量，减少运动过程中的惯性负载。设计时需要重点关注两个安装孔的中心距参数，这一尺寸直接决定了配套连杆机构的运动行程范围，同时双耳铰接端的槽宽尺寸需要与配套对接的单耳厚度做公差匹配，预留合理的装配间隙避免运动卡滞，铰接孔的内径公差一般取H7级，与销轴采用间隙配合保证转动顺滑，安装端的通孔尺寸则需要匹配对应规格的紧固螺栓，通常会预留0.2-0.5mm的装配余量方便现场安装调整。构件的安装边界需要考虑运动过程中的避让空间，双耳端绕销轴转动时，构件边缘不能与周边的机架、其他传动部件发生干涉，因此在建模阶段就需要做全行程的运动仿真校验，确认各个极限位置的安全间隙。从功能特性上看，这类构件同时具备固定连接与相对转动的能力，相比焊接式固定结构，铰接结构能够补偿一定的安装误差，也能在设备运行过程中吸收小幅振动，降低连接部位的应力集中风险，延长整体结构的使用寿命。实际选型应用时，需要根据传递的载荷大小核算构件的截面厚度与孔边距，避免受拉时孔位出现撕裂变形，铰接部位的接触面粗糙度需要达到Ra1.6以下，减少转动过程中的磨损，长期往复运动的工况下还需要在铰接孔位置加装衬套，提升构件的耐磨性能。建模过程中需要重点保证两个孔的同轴度、两端安装面的平面度公差，这些形位公差直接影响最终的装配精度与运动顺畅度，切边部位的圆角处理也需要符合工艺要求，避免铣削加工时出现应力集中的尖角，同时也能去除加工毛刺提升装配安全性。
