铰接式双孔连接支架结构设计

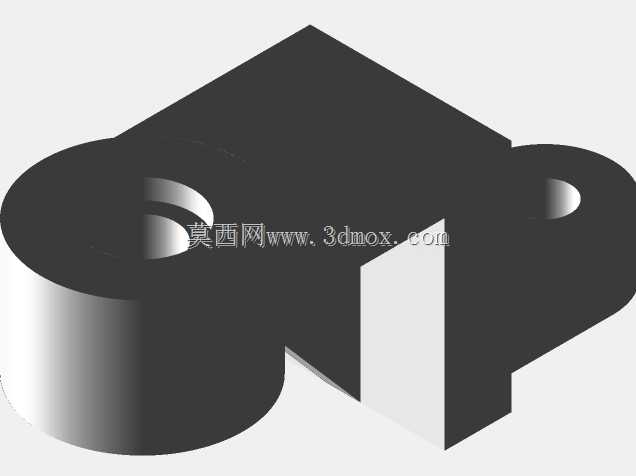

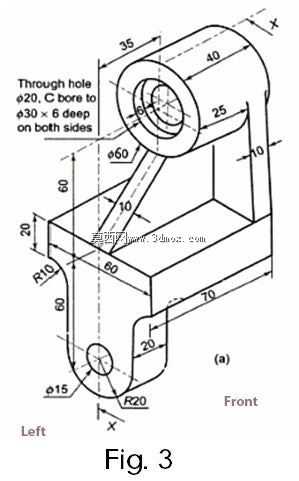

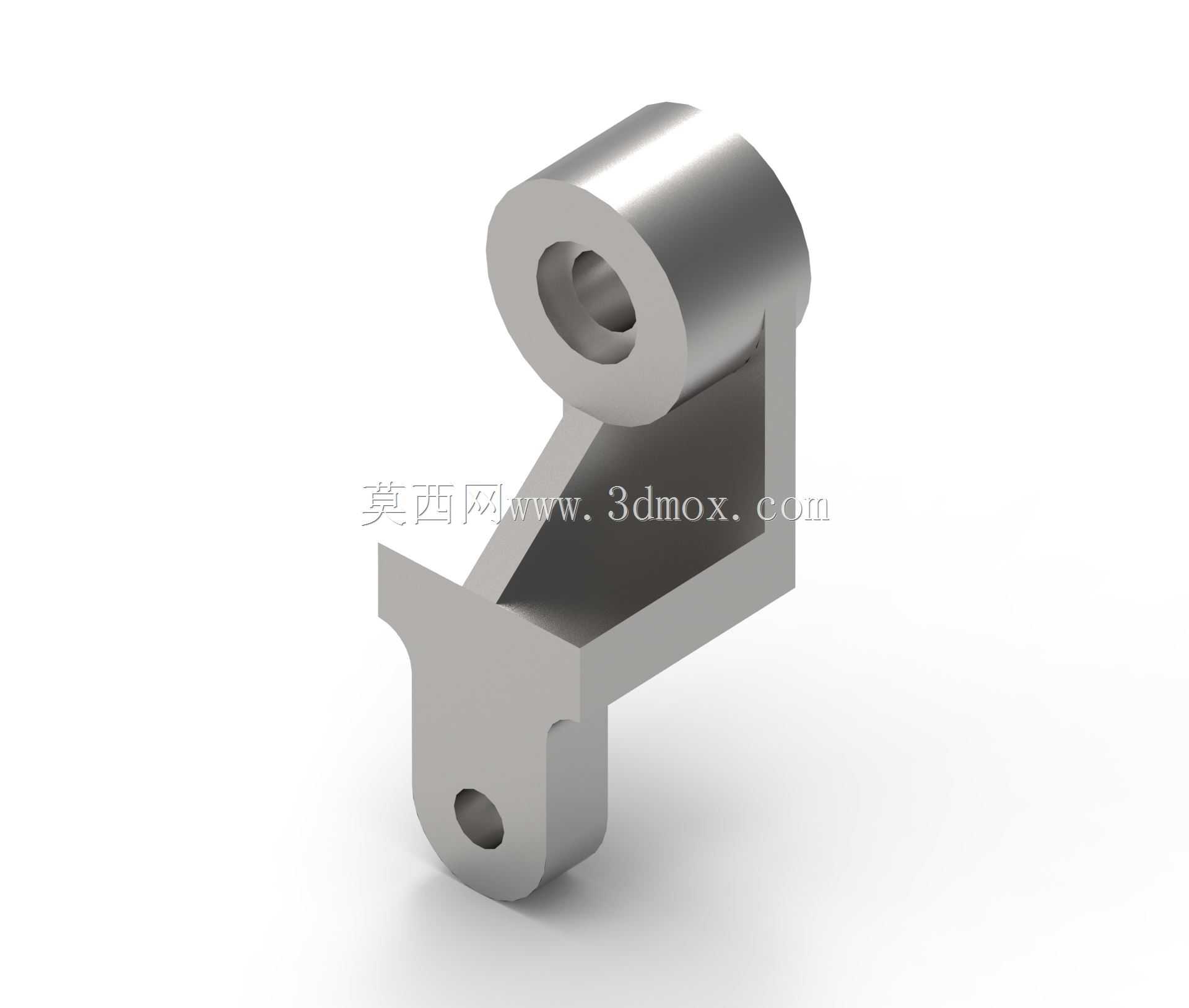

这类带双铰接孔的L型支撑支架，在轻工自动化输送线、小型工装夹具的摆动连杆机构中应用十分广泛，主要承担相邻运动构件之间的铰接支撑、载荷传递与运动轨迹约束作用，区别于固定式刚性支架，该类构件可通过上下两处同轴孔的销轴配合，实现连接部件间的定角度摆动，适配需要小幅往复转动的工位联动需求。从结构设计逻辑来看，上部的筒状铰接孔采用厚壁圆环结构，孔壁预留足够的销轴配合余量，可适配标准圆柱销轴的间隙配合要求，避免长期往复转动下出现孔壁磨损失圆的问题，筒状结构外侧做了圆弧过渡处理，可降低转动过程中与相邻构件的剐蹭风险，同时减少应力集中区域。下部的安装端采用带侧翼的板状结构，单孔设计用于与固定基座或执行端构件连接，侧翼的凸台结构可在安装时起到定位止口的作用，无需额外加装定位销即可快速对齐安装孔位，降低装配调试的对位难度。上下两个铰接端之间采用带加强筋的L型弯折连接结构，筋板沿载荷传递方向布置，可在不额外增加整体壁厚的前提下，大幅提升构件的抗弯曲、抗扭转载荷能力，避免机构急停或受冲击载荷时出现连接臂变形断裂的问题。从安装边界来看，上部铰接筒的外径尺寸需匹配对应安装位的转动空间，确保支架摆动过程中不会与周边的管线、相邻构件产生运动干涉，下部安装板的轮廓尺寸需适配基座的安装面尺寸，两个铰接孔的中心距是核心设计参数，直接决定了所连接构件的摆动行程范围，设计时需严格控制孔的同轴度公差，避免销轴装配后出现卡滞、转动不畅的问题。构件的所有棱边均做了小尺寸倒角处理，既可以去除机加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳使用寿命。这类支架通常采用金属切削加工或精密铸造工艺成型，表面可根据使用场景做氧化、镀锌处理，适配不同工况下的防锈耐磨需求，在小型自动化设备的料仓挡料机构、工装夹具的压紧摆臂、检测设备的探针摆动机构中，都能见到这类结构的应用，设计建模时需重点关注两处铰接孔的位置度公差、连接臂的强度校核，以及整体结构的运动包络范围，确保装配后机构运行顺畅无卡滞，载荷传递路径合理，长期运行下无结构变形风险。
