机械铰接式连接支座结构建模

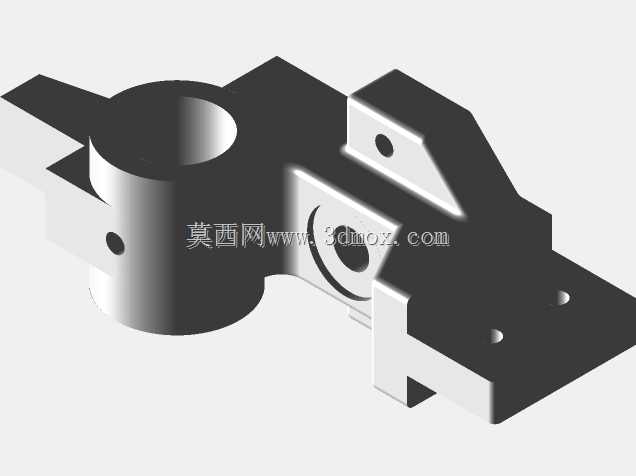

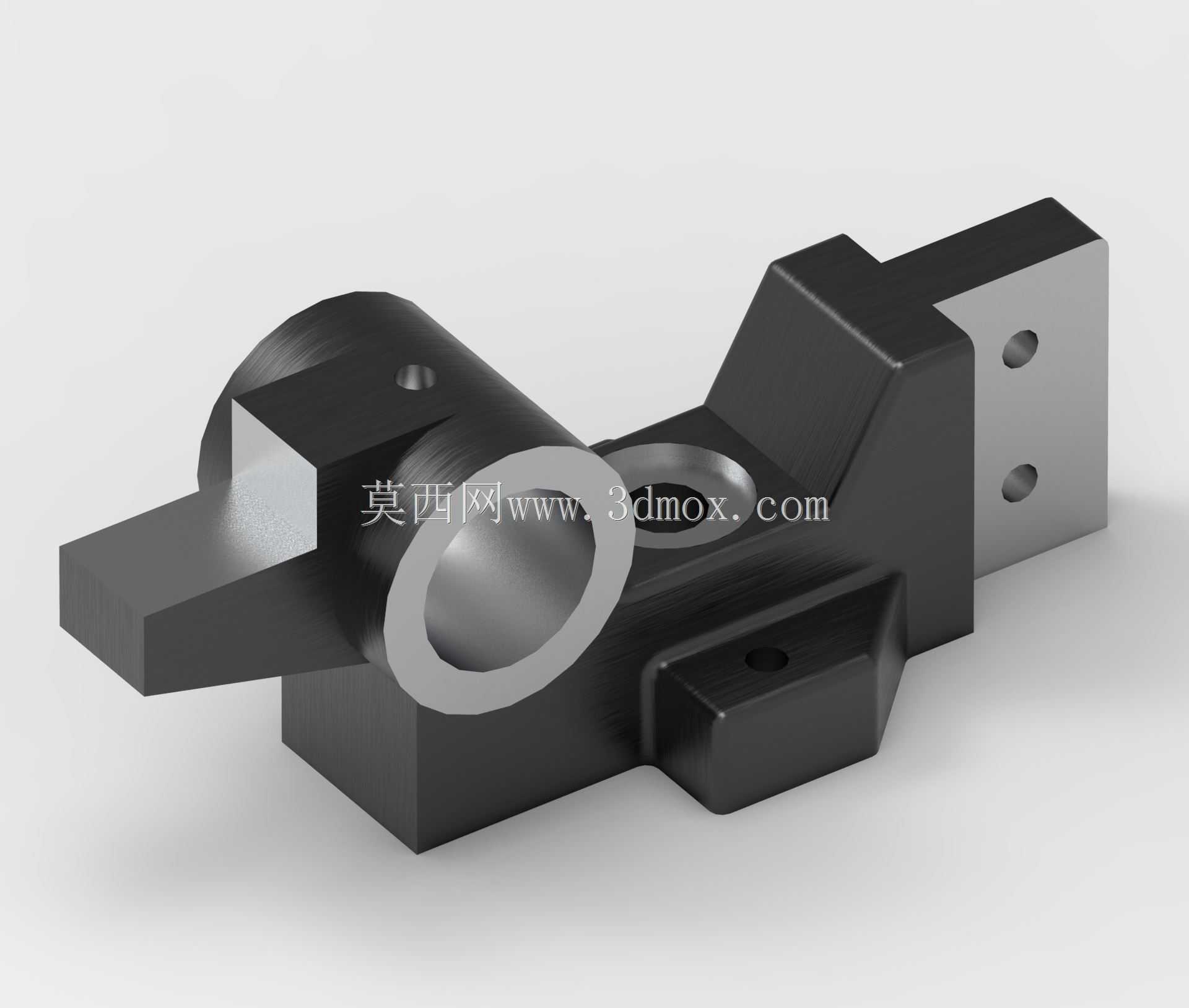

这类铰接式连接支座在工业自动化生产线、非标工装夹具以及小型专用设备的传动衔接部位应用十分广泛，核心作用是实现两个相对运动构件之间的铰接支撑，同时承担径向载荷与部分轴向倾覆力矩，保证运动副的转动精度与结构稳定性。从结构设计逻辑来看，主体的筒状铰接孔是核心功能位，孔内壁需要满足较高的同轴度与表面粗糙度要求，用来配套铜套或者滚针轴承，降低铰接销轴转动时的摩擦损耗，孔壁上方预留的顶丝孔用于锁紧销轴，避免设备运行过程中销轴出现轴向窜动，引发传动间隙过大、运动轨迹偏移的问题。支座一侧延伸出的带双安装孔的平板结构是安装定位面，两个安装孔的孔距公差需要严格控制，装配时通过内六角螺栓将支座整体固定在设备的安装基板上，平板与主体衔接位置做了加厚的加强筋过渡，避免长期受交变载荷时出现应力集中导致的根部断裂问题。主体另一侧伸出的楔形凸台是运动限位结构，当铰接构件转动到设定极限角度时，凸台端面会与配套构件的限位面贴合，实现硬限位防护，避免转动超程损坏其他传动部件。底部的两个凸台支撑脚是整个零件的辅助支撑位，装配时支撑脚底面与安装基板表面贴合，分散主体筒孔部位传递来的载荷，降低安装平板部位的受力变形量。整个零件的外形轮廓没有复杂的曲面结构，所有棱边都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能避免装配过程中锐边划伤操作人员。建模过程中需要重点管控各功能面之间的形位公差，比如铰接孔的轴线与安装平板底面的平行度、安装孔轴线与平板面的垂直度，这些公差参数直接影响最终装配后的运动顺畅度，若公差超差，会出现铰接转动卡滞、安装螺栓受力不均断裂的问题。在实际选型应用时，需要根据配套铰接销轴的直径确定筒孔的内径尺寸，根据设备的安装空间调整平板安装孔的孔距与整体支座的高度，确保安装后不会与周边的运动构件产生干涉，同时要核算支座主体的壁厚，保证在额定载荷下不会出现结构变形，满足设备长期连续运行的强度要求。
