方管构件扭转应力试验仿真分析模型

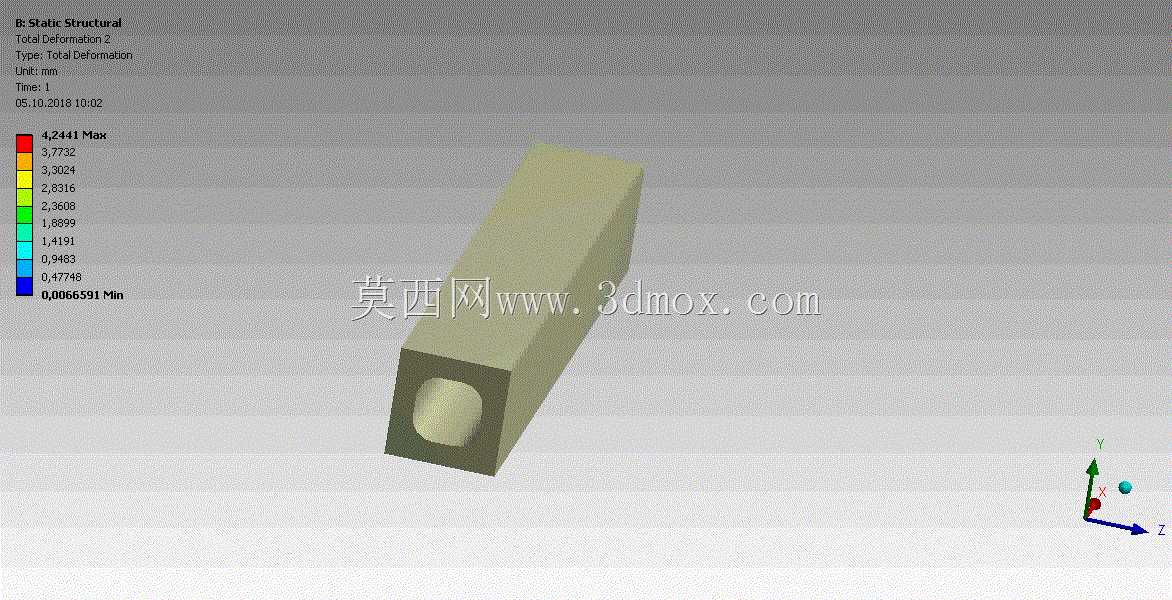

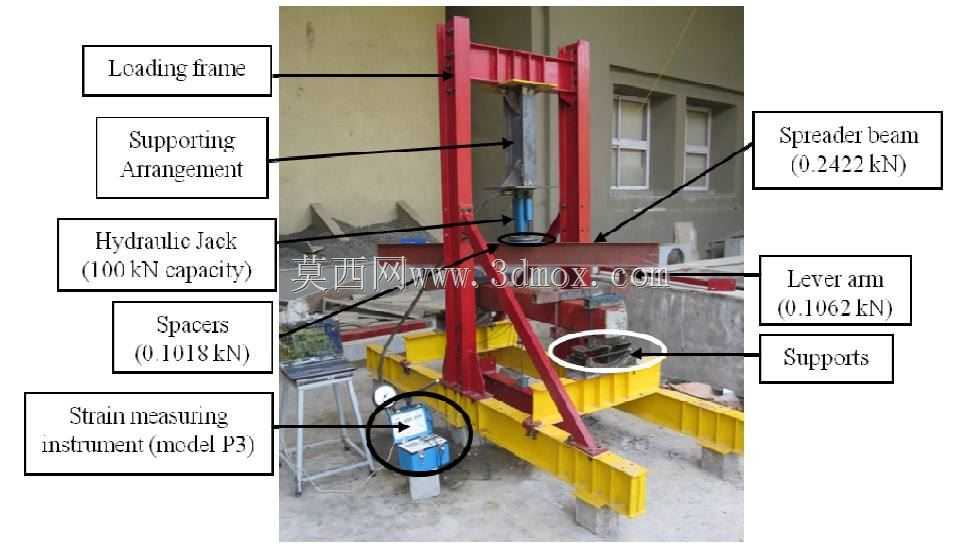

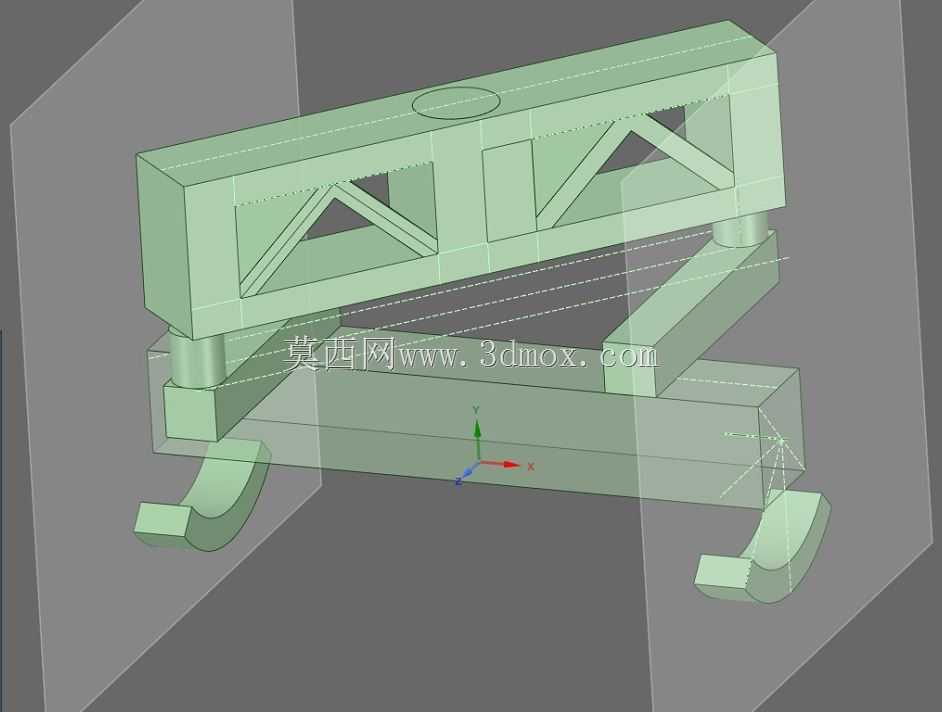

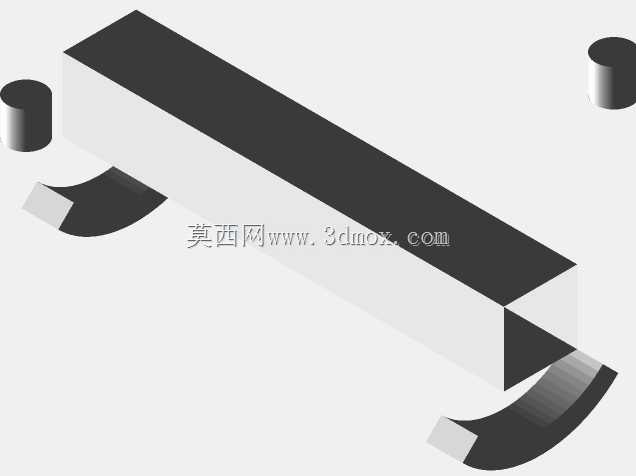

在重型桁架结构、工程机械臂架、特种车辆承载框架的设计环节，带内凹圆弧过渡的方形截面构件是极为常见的传力单元，这类构件往往需要同时承受轴向压载、横向弯曲与周期性扭转载荷的耦合作用，扭转工况下的应力集中位置、变形量阈值直接决定了整套结构的疲劳寿命与安全冗余，不少现场出现的结构开裂故障，溯源后都能发现是设计阶段未准确核算扭转应力分布，局部应力超出材料屈服极限导致的初始裂纹扩展。这个仿真模型针对的就是这类带内圆弧的方形空心截面构件，还原了纯扭转加载工况下的全流程力学响应。从结构外形来看，构件主体采用等截面方形空心设计，外轮廓为规整正方形截面，内部空腔并非等径方孔，而是在孔壁位置设置了平滑的圆弧过渡结构，这种设计常见于需要穿装管线、同时要兼顾截面抗扭刚度的承载构件，圆弧过渡的核心作用是消解内孔直角位置的应力集中效应，避免扭转载荷下直角位置出现应力峰值陡增的问题。建模阶段首先完成了构件的几何清理，剔除了不影响力学计算的微小倒角、工艺划痕等细节特征，保证网格划分时不会出现畸形单元，网格采用六面体结构化网格划分，在圆弧过渡区域、构件端面加载位置进行了网格加密，确保应力计算结果的收敛性与精度。边界条件设置上，构件一端采用全固定约束，模拟实际结构中与相邻构件刚性连接的安装状态，另一端施加绕构件轴向的纯扭矩载荷，完全排除轴向力、横向弯矩的干扰，单独观测扭转工况下的结构响应。从仿真结果可以直观看到，构件的最大变形出现在自由端的角点位置，变形量沿构件轴向从固定端到自由端呈线性递增趋势，符合等截面构件纯扭转的变形规律；应力分布上，最大应力出现在内孔圆弧过渡与外方管壁的衔接位置，这一位置也是这类构件扭转失效的高发区域，设计时可以根据仿真得到的应力云图，针对性调整内孔圆弧的半径、管壁的厚度，在保证构件整体重量不超标的前提下，将最大应力控制在材料许用应力范围内。实际工程应用中，这类构件的安装边界需要特别注意，固定端的连接刚度直接影响扭转应力的计算结果，如果现场安装时固定端存在连接间隙，会导致实际约束状态与仿真假设出现偏差，构件的实际扭转应力会比仿真值高出15%-25%，因此在配套安装结构设计时，需要采用足够数量的高强度螺栓完成端面连接，必要时增加定位销来消除连接间隙，保证扭矩的有效传递。另外，这类构件如果应用在存在交变扭转载荷的场景，比如工程机械的动臂连接段、输送线的传动主轴外护方管，还需要结合仿真得到的应力结果进行疲劳寿命核算，根据应力循环次数选择对应屈服强度的材料，避免长期交变载荷下的疲劳断裂。在设计思路上，这类构件的截面参数选择需要平衡抗扭刚度、结构重量、内部穿装空间三个核心需求，外方截面的边长决定了构件的整体抗扭截面系数，内孔圆弧的半径越大，内孔位置的应力集中系数越低，但过大的内孔尺寸会削减管壁的有效承载厚度，反而会降低整体结构的抗扭承载能力，因此需要通过多轮仿真迭代，找到圆弧半径与管壁厚度的最优匹配区间，既满足内部管线的穿装空间要求，又能保证结构的强度与刚度符合设计标准。从安装边界尺寸来看，这类构件的端面通常需要搭配方形法兰盘完成连接，法兰盘的螺栓孔分布需要避开构件的应力集中区域，螺栓孔中心距构件外边缘的距离需要满足螺栓安装的操作空间要求，同时不能过度削弱端面的连接强度，构件的长度公差需要控制在合理范围内，避免安装时出现强制装配导致的附加装配应力，附加应力会与工作扭转载荷叠加，进一步提升局部应力水平，增加结构失效的风险。
